модель 2006 года
- Модель RS VECTOR
- Код модели VECTOR (RS90L)

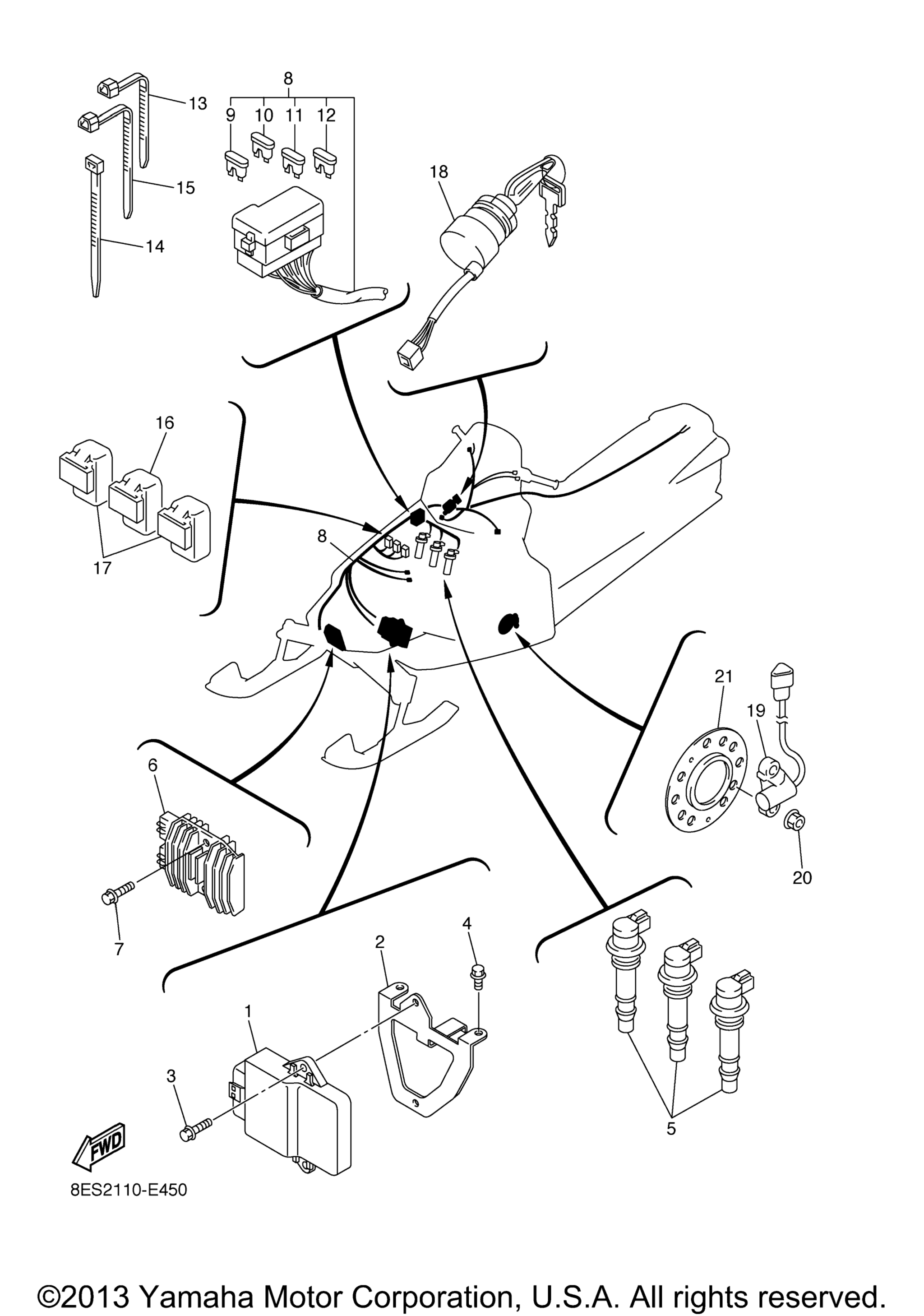

Схема электрооборудования 1 для VECTOR (RS90L)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignitor Unit Assy art. 8ET-82305-10-00
По запросу
2
Bracket, Unit art. 8ES-85991-00-00
По запросу
3
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
4
Болт Yamaha art. 95817-06010-00
от 578 ₽
5
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
6
Регулятор напряжения Yamaha art. 5JW-81960-00-00
от 35 333 ₽
Аналог
Реле регулятор напряжения Yamaha ( 5JW-81960-00-00 )
art. AT-01657
170 630 ₽
Требуется 1 шт.
Подписаться
7
Bolt, Flange art. 95822-06025-00
По запросу
8
Wire Harness Assy L (8ES2) art. 8ES-82590-10-00
По запросу
8
Wire Harness Assy NL (8GF1) art. 8GF-82590-00-00
По запросу
9
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
10
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
11
Предохранитель 15А art. 67F-82151-50-00
По запросу
12
Предохранитель 3А art. 67F-82151-30-00
По запросу
13
Зажим art. 90464-15195-00
По запросу
14
Зажим art. 90464-15195-00
По запросу
15
Clamp art. 90464-13077-00
По запросу
16
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
17
Реле Yamaha art. 8DM-81950-11-00
По запросу
18
Замок зажигания Yamaha art. 8FJ-82510-00-00
По запросу
19
Датчик скорости Yamaha art. 8FP-83755-01-00
По запросу
20
Nut, Nylon art. 95717-08300-00
По запросу
21
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
Другие схемы модели
Электрооборудование 1
