модель 2006 года
- Модель Venture 500
- Код модели VENTURE XL (VT500XLL)

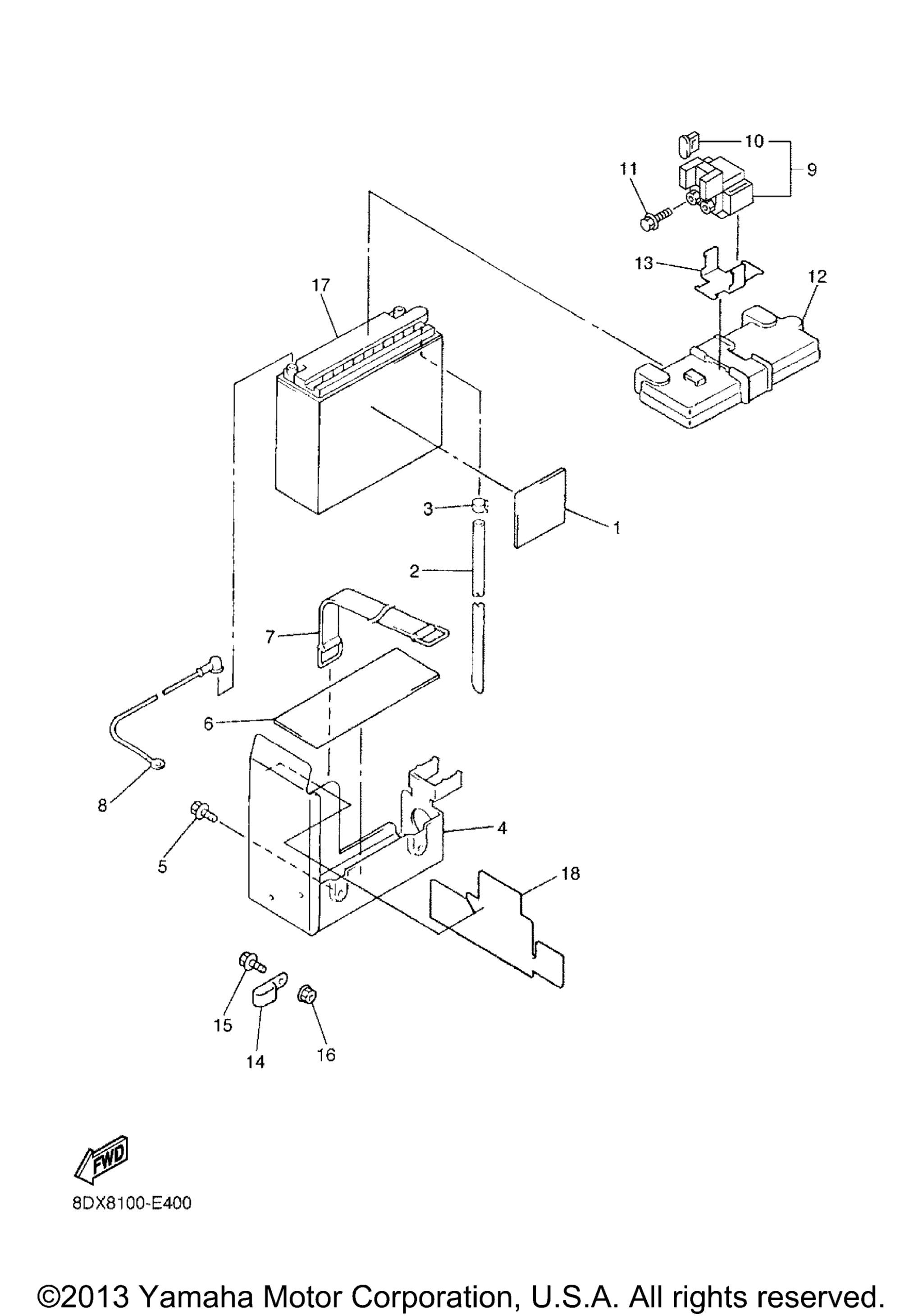

Схема электрооборудования 2 для VENTURE XL (VT500XLL)
Схема
Детали
Номер
Наименование детали
Цена
1
.Damper (USA) art. 8CW-82176-00-00
По запросу
2
.Pipe (USA) art. 8CW-8235W-01-00
По запросу
3
Clip (USA) art. 90467-08092-00
По запросу
4
Bracket, Battery (USA) art. 8DX-2199G-00-00
По запросу
5
Bolt, Flange (USA) art. 95817-06014-00
По запросу
6
Seat, Battery (USA) art. 84N-82122-00-00
По запросу
7
Band, Battery (USA) art. 8CY-82131-00-00
По запросу
8
.Wire, Plus Lead (USA) art. 8DY-82115-00-00
По запросу
9
Starter Relay Assy (USA) art. 3EL-81940-02-00
По запросу
10
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
11
Болт с фланцем art. 95027-06008-00
По запросу
12
Cover, Battery (USA) art. 8DX-82129-01-00
По запросу
13
. Holder, Relay (USA) art. 8CY-81952-00-00
По запросу
14
Clamp (USA) art. 90461-08113-00
По запросу
15
Bolt, Flange (USA) art. 95817-06014-00
По запросу
16
Nut, Self U-Flange (USA) art. 95607-06200-00
По запросу
17
Battery Assy (Yuasa Yb16al-A2) (USA) art. YB1-6ALA2-00-00
от 6 990 ₽
18
Shield, Heat (USA) art. 8DX-2199H-00-00
По запросу
