модель 2007 года
- Модель APEX RTX
- Код модели APEX RTX (RX10RTW)

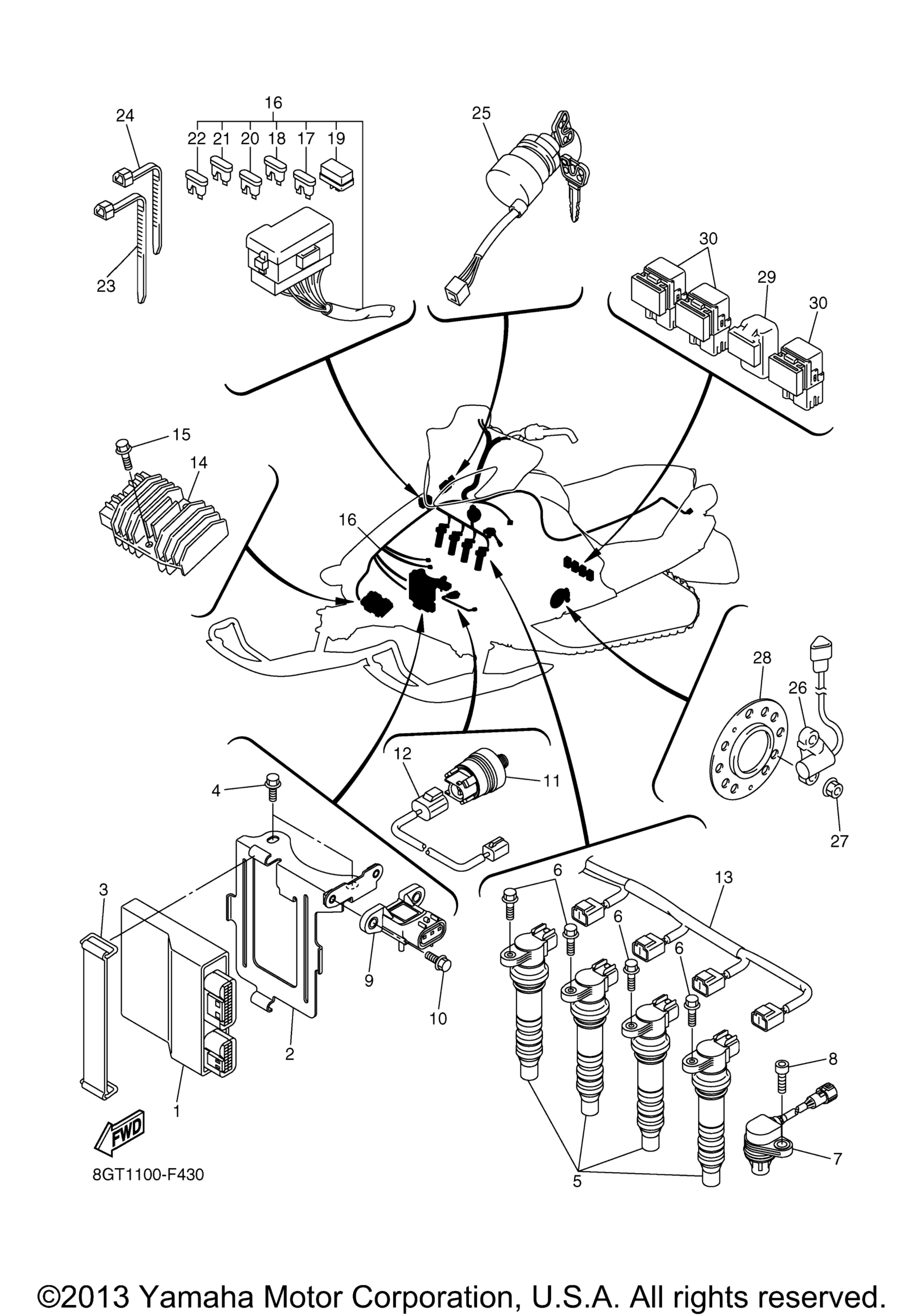

Схема электрооборудования 1 для APEX RTX (RX10RTW)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 8FP-8591A-00-00
По запросу
2
Bracket, Unit art. 8FP-85991-00-00
По запросу
3
Band, Battery art. 2T4-82131-00-00
По запросу
4
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
5
Ignition Coil Assy art. 8FP-82310-00-00
от 8 849 ₽
6
Bolt, Flange art. 95822-06025-00
По запросу
7
Датчик положения распредвала Yamaha art. 5VY-85896-02-00
По запросу
8
Болт art. 91317-06020-00
По запросу
9
Sensor, Pressure art. 5PS-82380-00-00
По запросу
10
Болт с фланцем art. 95027-06012-00
По запросу
11
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
12
Wire, Sub-Lead art. 8FP-82318-00-00
По запросу
13
Lead Wire Assy art. 8FP-81515-02-00
По запросу
14
Регулятор напряжения Yamaha art. 5JW-81960-00-00
от 35 333 ₽
Аналог
Реле регулятор напряжения Yamaha ( 5JW-81960-00-00 )
art. AT-01657
170 630 ₽
Требуется 1 шт.
Подписаться
15
Bolt, Flange art. 95822-06025-00
По запросу
16
Wire Harness Assy art. 8FP-82590-10-00
По запросу
17
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
18
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
19
Диод Yamaha art. 4WA-81980-00-00
По запросу
20
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
21
Предохранитель 3А art. 67F-82151-30-00
По запросу
22
. .Fuse (4A-Bl) art. 5JJ-82151-40-00
По запросу
23
Зажим art. 90464-15195-00
По запросу
24
Clamp art. 90464-13077-00
По запросу
25
Замок зажигания Yamaha art. 8FJ-82510-00-00
По запросу
26
Датчик скорости Yamaha art. 8FP-83755-01-00
По запросу
27
Nut, Nylon art. 95717-08300-00
По запросу
28
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
29
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
30
Реле 4 ножки Yamaha art. 8FP-81950-01-00
от 3 938 ₽
