модель 2007 года
- Модель PHAZER FX
- Код модели PHAZER FX (PZ50FXW)

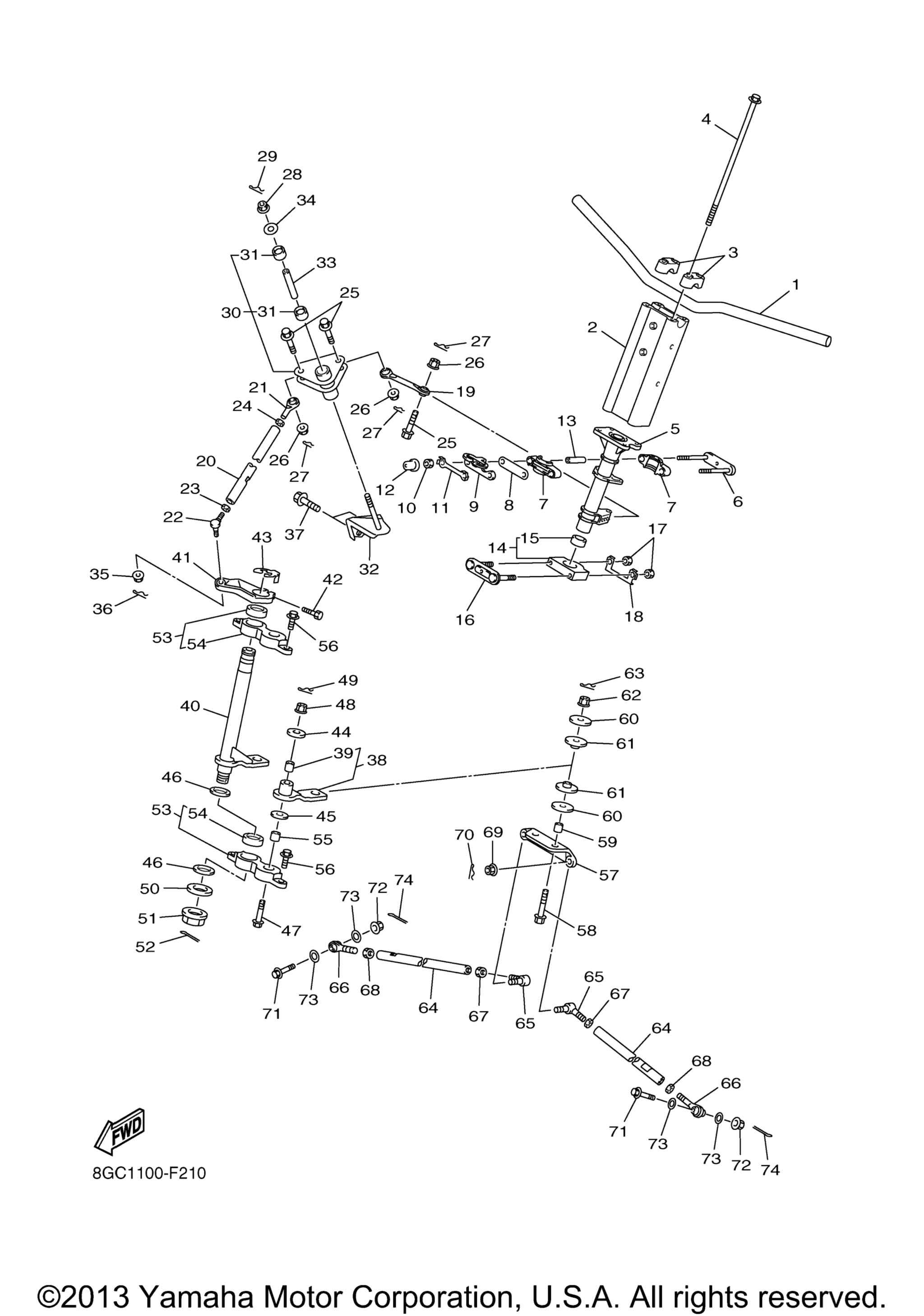

Схема рулевого управления для PHAZER FX (PZ50FXW)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar art. 8GN-26111-10-00
По запросу
2
Joint art. 8GC-2381B-00-00
По запросу
3
Крепление руля Yamaha art. 1E6-23441-00-00
По запросу
4
Bolt art. 8GC-23436-00-00
По запросу
5
Column, Steering 2 art. 8GC-23813-00-00
По запросу
6
Holder, Bearing art. 8FA-23872-00-00
По запросу
7
Втулка рулевого вала Yamaha art. 8FA-23812-00-00
По запросу
8
Holder 2 art. 8FA-23867-00-00
По запросу
9
Holder, Bearing art. 8GC-23872-00-00
По запросу
10
.Nut art. 95333-08600-00
По запросу
11
Шайба Yamaha art. 1UY-23894-01-00
от 788 ₽
12
Cap art. 8GC-82532-00-00
По запросу
13
Collar art. 90387-09006-00
По запросу
14
Bearing, Steering art. 8GC-23812-00-00
По запросу
15
. Bearing art. 93317-425B7-00
По запросу
16
Holder art. 8GJ-23857-00-00
По запросу
17
.Nut art. 95333-08600-00
По запросу
18
Washer, Lock 1 art. 8GJ-23894-00-00
По запросу
19
Рулевая тяга Yamaha art. 8GC-23828-00-00
от 3 167 ₽
20
Тяга рулевая Yamaha art. 8GC-23821-00-00
По запросу
21
Наконечник тяги Yamaha art. 8GC-23841-00-00
По запросу
22
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
23
Гайка Yamaha art. 95380-10700-00
от 690 ₽
24
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
25
Bolt, Flange art. 90105-08321-00
По запросу
26
Nut, Flange art. 95702-08500-00
от 116 ₽
27
Clip art. 90468-16001-00
По запросу
28
Гайка Yamaha art. 95704-10500-00
По запросу
29
Зажим Yamaha art. 90468-18121-00
от 683 ₽
30
Arm, Control 1 art. 8GC-2384E-00-00
По запросу
31
. .Bearing art. 93317-41767-00
По запросу
32
Bracket 1 art. 8GC-23881-00-00
По запросу
33
Shaft, Pitman art. 8GC-23846-00-00
По запросу
34
Washer, Plate art. 90201-121U3-00
По запросу
35
Гайка Yamaha art. 95704-10500-00
По запросу
36
Шплинт Yamaha art. 91490-25020-00
По запросу
37
Болт Yamaha art. 95812-08030-00
По запросу
38
Arm Pivot Assy art. 8GC-2389K-00-00
По запросу
39
. .Bush art. 8GC-23526-00-00
По запросу
40
Pivot Arm Assy 2 art. 8GC-2389M-00-00
По запросу
41
Arm, Inside art. 8GC-2381A-00-00
По запросу
42
Bolt art. 91317-08025-00
По запросу
43
Circlip art. 8GC-23183-00-00
По запросу
44
Washer, Plate art. 90201-124G7-00
По запросу
45
Washer, Plate art. 90201-25291-00
По запросу
46
Washer, Plate (T=1.5) art. 90201-256E4-00
По запросу
47
Bolt 1 art. 8GC-23346-00-00
По запросу
48
Nut, Flange art. 95702-12500-00
По запросу
49
Clip art. 90468-12006-00
По запросу
50
Washer, Plate art. 90201-22018-00
По запросу
51
Nut art. 90179-22412-00
По запросу
52
Pin, Cotter art. 91402-20035-00
По запросу
53
Bracket, Pivot art. 8GC-2389H-00-00
По запросу
54
. Bearing art. 93317-425B7-00
По запросу
55
Collar art. 8GC-23113-00-00
По запросу
56
Болт с фланцем art. 95817-10025-00
По запросу
57
Arm, Idler art. 8GC-23826-00-00
По запросу
58
Bolt, Flange art. 90105-10728-00
По запросу
59
Collar art. 90387-10070-00
По запросу
60
Washer, Plate art. 90201-100S2-00
По запросу
61
Втулка Yamaha art. 8GC-23362-00-00
По запросу
62
Гайка Yamaha art. 95704-10500-00
По запросу
63
Зажим Yamaha art. 90468-18121-00
от 683 ₽
64
Рулевая тяга Yamaha art. 8GC-23831-00-00
По запросу
65
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 2 шт.
66
Рулевой наконечник Yamaha art. 8GC-23847-00-00
от 7 298 ₽
67
Гайка Yamaha art. 95380-10700-00
от 690 ₽
68
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
69
Гайка Yamaha art. 95704-10500-00
По запросу
70
Зажим Yamaha art. 90468-18121-00
от 683 ₽
71
Bolt art. 8GC-23493-00-00
По запросу
72
Nut, Flange art. 95702-08500-00
от 116 ₽
73
Washer, Plate art. 90201-06018-00
По запросу
74
Pin, Cotter art. 91490-20025-00
По запросу
