модель 2007 года
- Модель RS VECTOR MTN
- Код модели VECTOR MOUNTAIN (RS90MW)

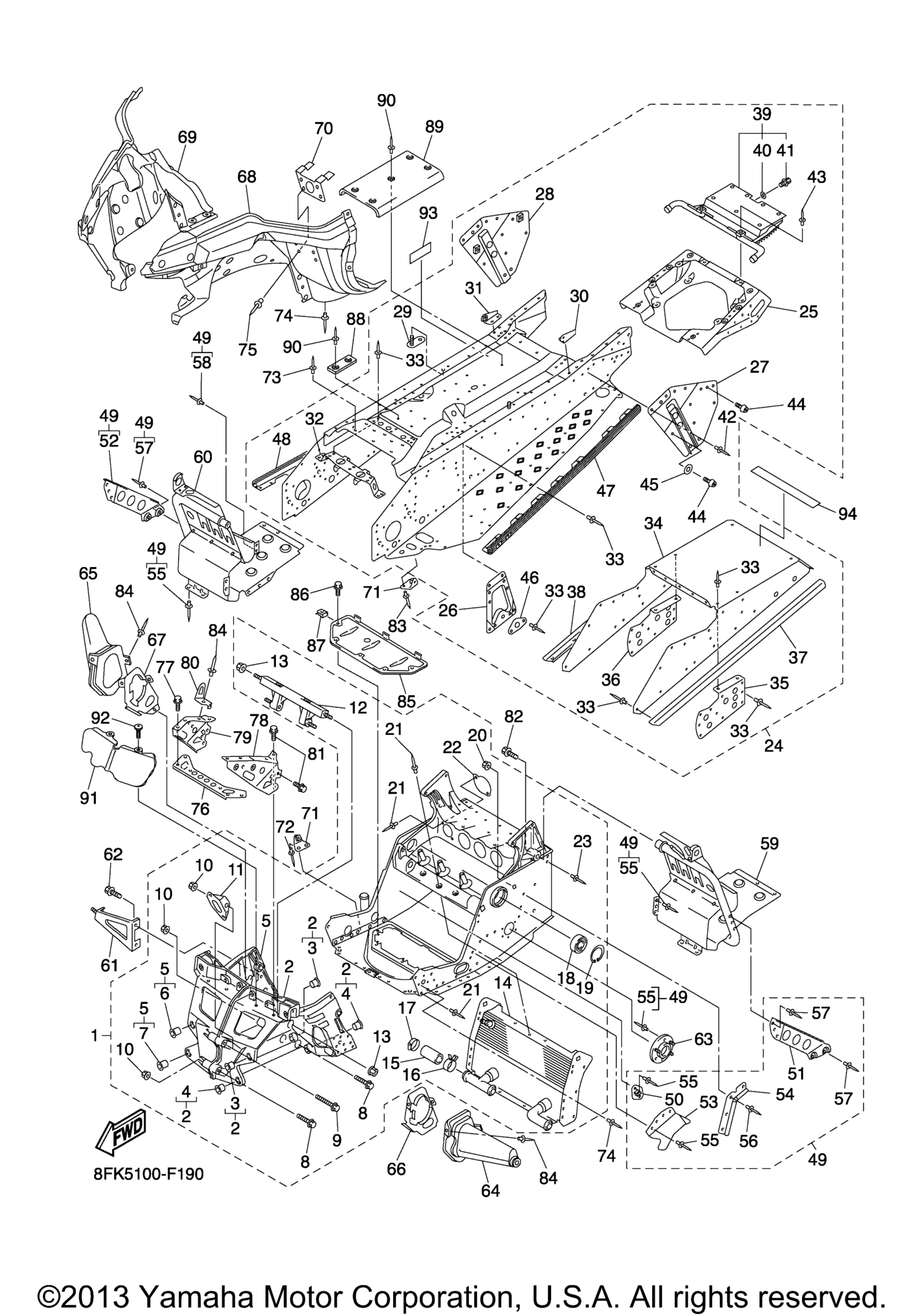

Схема рамы 1 для VECTOR MOUNTAIN (RS90MW)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8FK-21940-01-00
По запросу
2
. Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. Heat Exchanger Assy art. 8EP-12440-00-00
По запросу
15
. .Hose 7 art. 8FA-12551-00-00
По запросу
16
. .Clip art. 90467-28046-00
По запросу
17
. Hose Clamp Assy art. 90450-35001-00
По запросу
18
Подшипник Yamaha art. 93306-20650-00
По запросу
19
. Circlip art. 99009-62500-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
22
. .Plate, Cover art. 8ES-2131D-00-00
По запросу
23
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
24
Rear Frame Comp art. 8FK-21950-10-00
По запросу
25
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
26
. .Bracket, Main Track 1 art. 8FK-21943-01-00
По запросу
27
. . Bracket, Rr. Track Suspensi art. 8FK-21944-00-00
По запросу
28
. . Bracket, Rr. Track Suspensi art. 8FK-21954-00-00
По запросу
29
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
30
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
31
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
32
. .Protector, Muffler art. 8ES-2194H-00-00
По запросу
33
. Rivet, Blind (4.7X16.4 Yellow QTY:128 art. 90267-47195-00
По запросу
34
. .Panel, Sub Frame 5 art. 8FW-21916-00-00
По запросу
35
. .Patch 3 art. 8EP-21963-00-00
По запросу
36
. .Patch 4 art. 8EP-21964-00-00
По запросу
37
. .Member, Side 1 art. 8FK-2111J-00-00
По запросу
38
. .Member, Side 2 art. 8FK-2111K-00-00
По запросу
39
. .Heat Exchanger Assy 4 art. 8FW-1241A-00-00
По запросу
40
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
41
Болт с фланцем art. 95817-06012-00
По запросу
42
. Rivet, Blind (4.7X19.5 Silver art. 90267-47197-00
По запросу
43
. Rivet, Blind (4.8X12.6 Silver art. 90267-48095-00
По запросу
44
. Bolt, Button Head art. 92017-10020-00
По запросу
45
Шайба Yamaha art. 90201-105H3-00
По запросу
46
. ..Bracket, Main Track 2 art. 8FK-21953-00-00
По запросу
47
. Reinforcement, Footrest 1 art. 8FU-21926-00-00
По запросу
48
. Reinforcement, Footrest 2 art. 8FU-21936-00-00
По запросу
49
Frame Connection Kit art. 8FK-W2195-10-00
По запросу
50
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
51
. .Bracket, 5 art. 8FU-2196M-00-00
По запросу
52
. .Bracket, 6 art. 8FU-2197M-00-00
По запросу
53
. .Cover 2 art. 8FU-2198G-00-00
По запросу
54
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
55
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
56
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
57
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
58
. .Rivet, Blind (4.7X16.4 Black art. 90267-47186-00
По запросу
59
Footrest Comp. 1 art. 8FU-21960-01-00
По запросу
60
Footrest Comp. 2 art. 8FU-21970-01-00
По запросу
61
Bracket, Oil Tank 1 art. 8ES-2193E-00-00
По запросу
62
Болт Yamaha art. 95817-08014-00
По запросу
63
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
64
Пыльник рулевой тяги левый Yamaha art. 8FU-2198F-01-00
от 2 615 ₽
65
Cover 3 art. 8FU-2198J-01-00
По запросу
66
Plate, Steering Bracket 1 art. 8FU-2195E-01-00
По запросу
67
Plate, Steering Bracket 2 art. 8FU-2195F-01-00
По запросу
68
Frame Under 1 art. 8FK-2196A-01-00
По запросу
69
Frame, Under 2 art. 8EP-2196E-01-00
По запросу
70
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
71
Bracket 3 art. 8FA-2196F-00-00
По запросу
72
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
73
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
74
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
75
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
76
Bumper, Front 2 art. 8FA-77512-00-00
По запросу
77
Болт с фланцем art. 95817-06012-00
По запросу
78
Bracket, Front art. 8FA-21949-00-00
По запросу
79
Bracket, Front Bumper art. 8FA-21959-00-00
По запросу
80
Stay 1 art. 8FA-77125-00-00
По запросу
81
Болт с фланцем art. 95817-08016-00
По запросу
82
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
83
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
84
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
85
Protector, Frame Fr art. 8FA-2197E-01-00
По запросу
86
Bolt art. 90109-065F3-00
По запросу
87
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
88
Spacer art. 8FA-21998-00-00
По запросу
89
Shield, Heat art. 8FG-23892-00-00
По запросу
90
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
91
Cover, Front art. 8FP-22865-00-00
По запросу
92
Screw, Round Head art. 90150-06015-00
По запросу
93
Plete, Epa Offroad 2 art. 8FJ-2179D-00-00
По запросу
94
Label, Warning 2 art. 88X-77762-10-00
По запросу
