модель 2007 года
- Модель RS VIKING PROFESSIONAL
- Код модели VK PROFESSIONAL (VK10W)

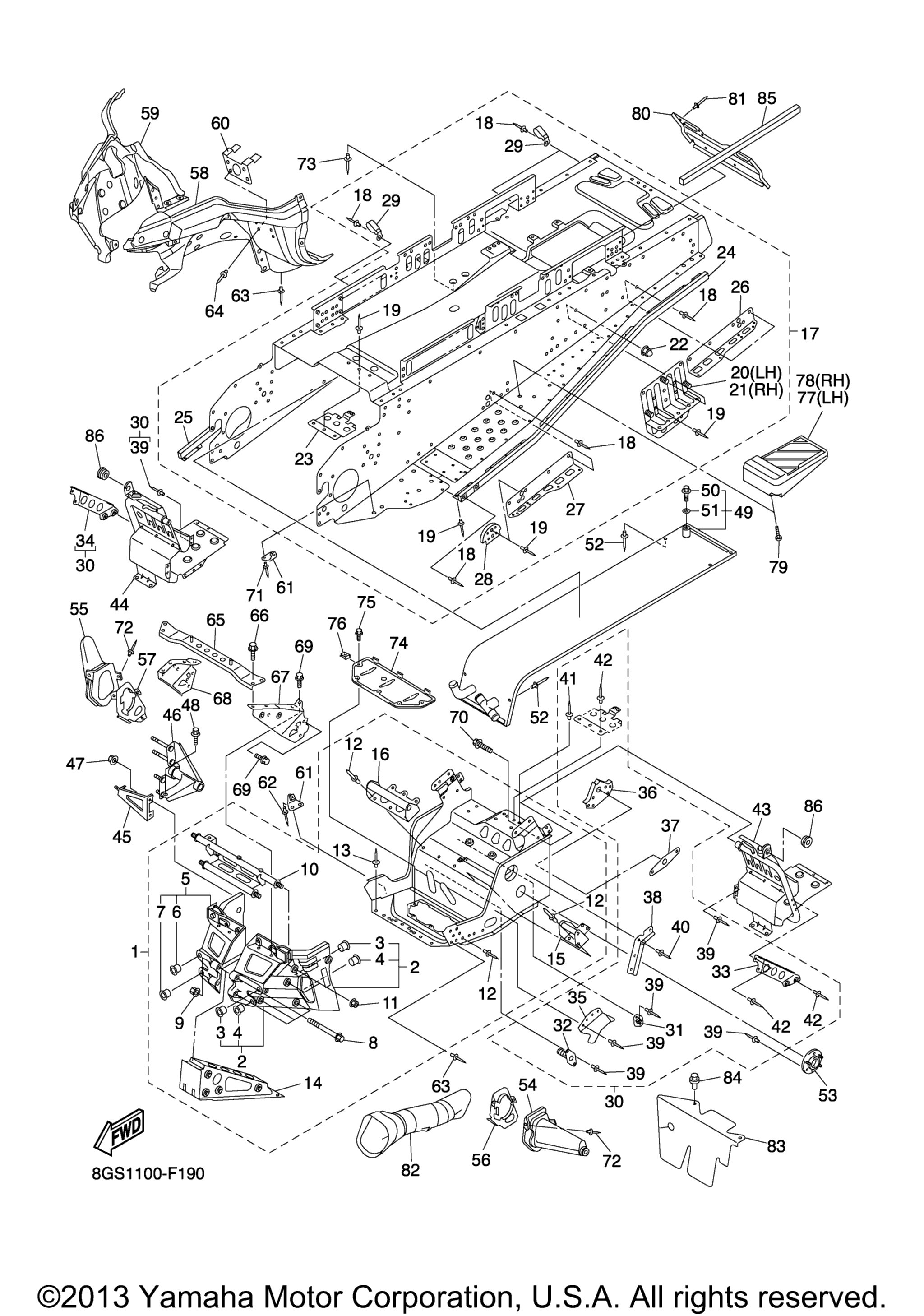

Схема рамы для VK PROFESSIONAL (VK10W)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GS-21940-00-00
По запросу
2
. Bulkhead art. 8FN-W2197-02-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. Bulkhead 2 art. 8FN-Y291E-02-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт Yamaha art. 90105-08072-00
от 525 ₽
9
Гайка Yamaha art. 90185-08169-00
По запросу
10
Кронштейн рулевой Yamaha art. 8FN-21947-00-00
от 13 913 ₽
11
Гайка Yamaha art. 95607-10200-00
от 420 ₽
12
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
13
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
14
. .Reinforcement, Frame 3 art. 8FN-2198E-00-00
По запросу
15
. .Bracket, Engine 2 art. 8FN-2194F-00-00
По запросу
16
. .Bracket, Engine 3 art. 8FN-2194G-00-00
По запросу
17
Rear Frame Comp art. 8GS-21950-00-00
По запросу
18
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
19
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
20
. Bracket, Rr. Track Suspension art. 8FN-21944-00-00
По запросу
21
. Bracket, Rr. Track Suspension art. 8FN-21954-01-00
По запросу
22
. Nut, Crown art. 90176-10075-00
По запросу
23
. .Protector, Muffler art. 8FN-2194H-00-00
По запросу
24
. .Reinforcement, Footrest 1 art. 8FN-21926-00-00
По запросу
25
. .Reinforcement, Footrest 2 art. 8FN-21936-00-00
По запросу
26
. Patch 2 art. 8FN-21962-00-00
По запросу
27
. Patch 3 art. 8FN-21963-00-00
По запросу
28
. Bracket, Main Track 1 art. 8CW-21943-00-00
По запросу
29
. .Clamp art. 90465-08277-00
По запросу
30
Frame Connection Kit art. 8FN-W2195-10-00
По запросу
31
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
32
. .Bracket, Chain Housing art. 8FN-21939-00-00
По запросу
33
. .Bracket, 5 art. 8FG-2196M-00-00
По запросу
34
. .Bracket, 6 art. 8FG-2197M-00-00
По запросу
35
. .Cover 2 art. 8FU-2198G-00-00
По запросу
36
. Bracket, Main Track 1 art. 8AC-21943-02-00
По запросу
37
. .Bracket, Main Track 2 art. 8FN-21953-00-00
По запросу
38
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
39
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
40
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
41
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
42
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
43
Footrest Comp. 1 art. 8FN-21960-01-00
По запросу
44
Footrest Comp. 2 art. 8GS-21970-00-00
По запросу
45
Bracket, Oil Tank 1 art. 8FN-2193E-00-00
По запросу
46
Bracket, Engine art. 8FN-2194E-00-00
По запросу
47
Гайка Yamaha art. 90185-08169-00
По запросу
48
Bolt, Flange art. 95817-10016-00
По запросу
49
Heat Exchanger Assy art. 8FN-12440-01-00
По запросу
50
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
51
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
52
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
53
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
54
Пыльник рулевой тяги левый Yamaha art. 8FU-2198F-01-00
от 2 615 ₽
55
Cover 3 art. 8FU-2198J-01-00
По запросу
56
Plate, Steering Bracket 1 art. 8FU-2195E-01-00
По запросу
57
Plate, Steering Bracket 2 art. 8FU-2195F-01-00
По запросу
58
Frame Under 1 art. 8ES-2196A-01-00
По запросу
59
Frame, Under 2 art. 8FA-2196E-01-00
По запросу
60
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
61
Bracket 3 art. 8FA-2196F-00-00
По запросу
62
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
63
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
64
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
65
Bumper, Front 2 art. 8FN-77512-00-00
По запросу
66
Болт с фланцем art. 95817-06012-00
По запросу
67
Bracket, Front art. 8FN-21949-00-00
По запросу
68
Bracket, Front Bumper art. 8FN-21959-00-00
По запросу
69
Болт с фланцем art. 95817-08016-00
По запросу
70
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
71
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
72
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
73
Rivet, Blind (4.8X16.4 Yellow) art. 90267-48016-00
По запросу
74
Protector, Frame Fr art. 8FA-2197E-01-00
По запросу
75
Bolt art. 90109-065F3-00
По запросу
76
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
77
Footrest, Rear 1 art. 8DM-27431-03-00
По запросу
78
Footrest, Rear 2 art. 8DM-27441-03-00
По запросу
79
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
80
Reinforcement, Frame Rear 2 art. 8FN-21933-01-00
По запросу
81
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
82
Duct, Air art. 8FN-21557-00-00
По запросу
83
Cover 1 art. 8FN-2198F-00-00
По запросу
84
Rivet art. 90269-09002-00
По запросу
85
Seal 5 art. 8FN-241A5-00-00
По запросу
86
Grommet art. 90480-16278-00
По запросу
