модель 2008 года
- Модель APEX LTX
- Код модели APEX LTX GT 40TH ANIVERSARY (RX10LTGTAX)

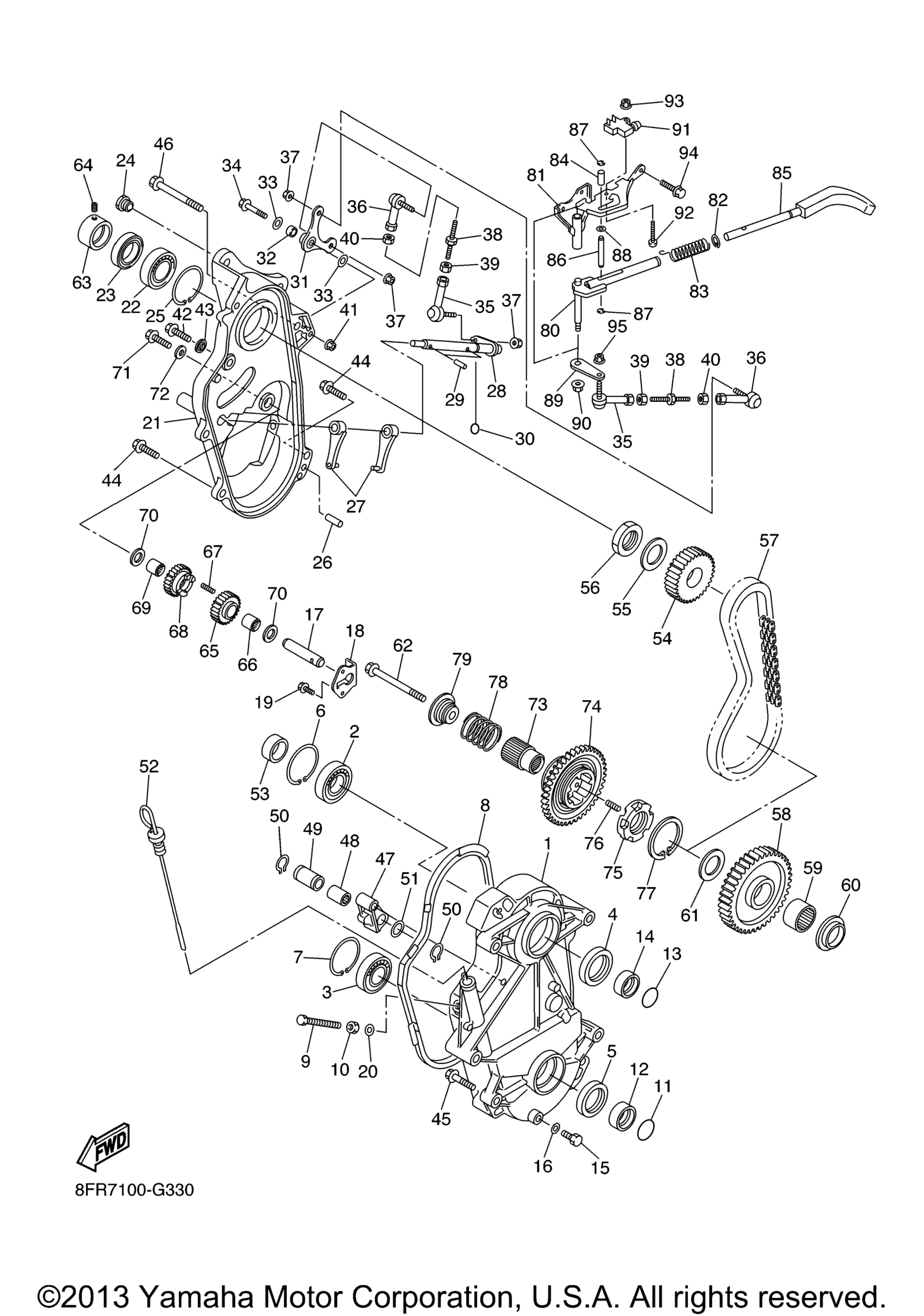

Схема track привод 2 для APEX LTX GT 40TH ANIVERSARY (RX10LTGTAX)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8FP-47541-10-00
По запросу
2
Подшипник Yamaha art. 93306-20627-00
от 732 ₽
Аналог
6 671 ₽
Требуется 1 шт.
3
Подшипник КПП на вал привода Yamaha art. 93306-20592-00
от 410 ₽
4
Сальник КПП Yamaha Venture / Apex / Vector 04-0 art. 93102-40014-00
По запросу
5
Сальник КПП Yamaha art. 93102-35010-00
от 2 316 ₽
6
Circlip art. 99009-62500-00
По запросу
7
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
8
Прокладка крышки КПП Yamaha art. 8FP-47558-10-00
от 1 404 ₽
9
Bolt art. 90101-10357-00
По запросу
10
Гайка Yamaha art. 95380-10700-00
от 690 ₽
11
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
12
Втулка Yamaha art. 90387-2508C-00
По запросу
13
Кольцо уплотнительное Yamaha art. 93210-29282-00
По запросу
14
Втулка Yamaha art. 90387-30004-00
По запросу
15
Bolt art. 97017-08016-00
По запросу
16
Шайба-прокладка Yamaha art. 90210-08017-00
По запросу
17
Вал КПП Yamaha art. 8CW-1761A-00-00
По запросу
18
Пластина КПП Yamaha art. 8CW-47591-00-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
20
Washer, Plate art. 90201-106H5-00
По запросу
21
Cap, Housing art. 8FR-47543-10-00
По запросу
22
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
23
Сальник Yamaha art. 93102-35473-00
По запросу
24
Nut art. 90179-10679-00
По запросу
25
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
26
Pin, Dowel art. 93606-20044-00
По запросу
27
Fork, Shift 1 art. 8GL-18511-01-00
По запросу
28
Shaft art. 8FR-18197-00-00
По запросу
29
Pin, Spring art. 91609-50022-00
По запросу
30
O-Ring art. 93210-12131-00
По запросу
31
Lever art. 8FR-18198-00-00
По запросу
32
Collar art. 90387-06197-00
По запросу
33
Washer, Plate art. 90201-06033-00
По запросу
34
Болт с фланцем art. 95817-06040-00
По запросу
35
Joint, Universal 2 art. J45-23845-00-00
По запросу
36
Joint 2 art. 88T-18157-00-00
По запросу
37
Nut, Self-Locking art. 95604-06200-00
По запросу
38
Rod, Shift art. 26H-18115-00-00
По запросу
39
Гайка Yamaha art. 95380-06600-00
от 630 ₽
40
Гайка Yamaha art. 90170-06228-00
По запросу
41
Nut, Self-Locking art. 95604-06200-00
По запросу
42
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
43
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
44
Bolt, Flange art. 95817-08035-00
По запросу
45
Bolt, Flange art. 95817-10045-00
По запросу
46
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
47
Holder art. 8ES-47613-00-00
По запросу
48
Bearing art. 93311-32685-00
По запросу
49
Collar art. 90387-22005-00
По запросу
50
Circlip art. 99009-26400-00
По запросу
51
Washer, Plate art. 90201-266P2-00
По запросу
52
Level, Oil art. 8FA-47546-01-00
По запросу
53
Втулка Yamaha art. 90387-30005-00
По запросу
54
Звезда ведущая , 23 зуба Yamaha art. 8FA-17682-30-00
По запросу
55
Washer, Conical Spring art. 90208-28001-00
По запросу
56
Nut art. 90170-28009-00
По запросу
57
Цепь КПП Yamaha art. 94890-09070-00
По запросу
58
Sprocket, Chain Driven (38T) art. 8FB-47587-80-00
По запросу
59
Подшипник КПП Yamaha art. 93317-33179-00
По запросу
60
Втулка Yamaha art. 90387-2008G-00
По запросу
61
Washer, Plate art. 90201-320S3-00
По запросу
62
Bolt, Flange art. 95817-10070-00
По запросу
63
Collar art. 90387-25009-00
По запросу
64
Болт Yamaha art. 90113-06006-00
По запросу
65
Шестерня Yamaha art. 8FB-17692-00-00
По запросу
66
Подшипник КПП Yamaha art. 93317-21578-00
По запросу
67
Spring, Compression art. 90501-06022-00
По запросу
68
Шестерня КПП Yamaha art. 8CW-W1714-00-00
По запросу
69
Подшипник КПП Yamaha art. 93317-21578-00
По запросу
70
Washer, Plate art. 90201-16245-00
По запросу
71
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
72
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
73
Journal 1 art. 8CW-47571-00-00
По запросу
74
Шестерня заднего хода Yamaha art. 8CW-17243-00-00
По запросу
75
Муфта КПП Yamaha art. 8CW-17492-00-00
По запросу
76
Spring, Compression art. 90501-066J5-00
По запросу
77
Circlip art. 93440-39175-00
По запросу
78
Spring, Compression art. 90501-260A0-00
По запросу
79
Collar art. 8CW-47564-01-00
По запросу
80
Arm, Shift art. 8ER-18112-01-00
По запросу
81
Guide, Plate Stopper art. 8ER-18161-00-00
По запросу
82
Circlip art. 99009-18400-00
По запросу
83
Spring, Compression art. 90501-130A0-00
По запросу
84
Collar art. 90387-06059-00
По запросу
85
Knob, Shift Lever art. 8FR-18174-01-00
По запросу
86
Pin art. 90249-06002-00
По запросу
87
Circlip art. 93410-06053-00
По запросу
88
Washer, Plate art. 90201-067F9-00
По запросу
89
Plate, Shift Arm art. 8ER-1811A-01-00
По запросу
90
Nut, Self U-Flange art. 95607-06200-00
По запросу
91
Switch art. J51-82817-00-00
По запросу
92
Screw, Bind art. 98907-04020-00
По запросу
93
Nut, U art. 95617-04100-00
По запросу
94
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
95
Nut, Self-Locking art. 95604-06200-00
По запросу
