модель 2008 года
- Модель FX NYTRO RTX
- Код модели FX NYTRO RTX (FX10RTRX)

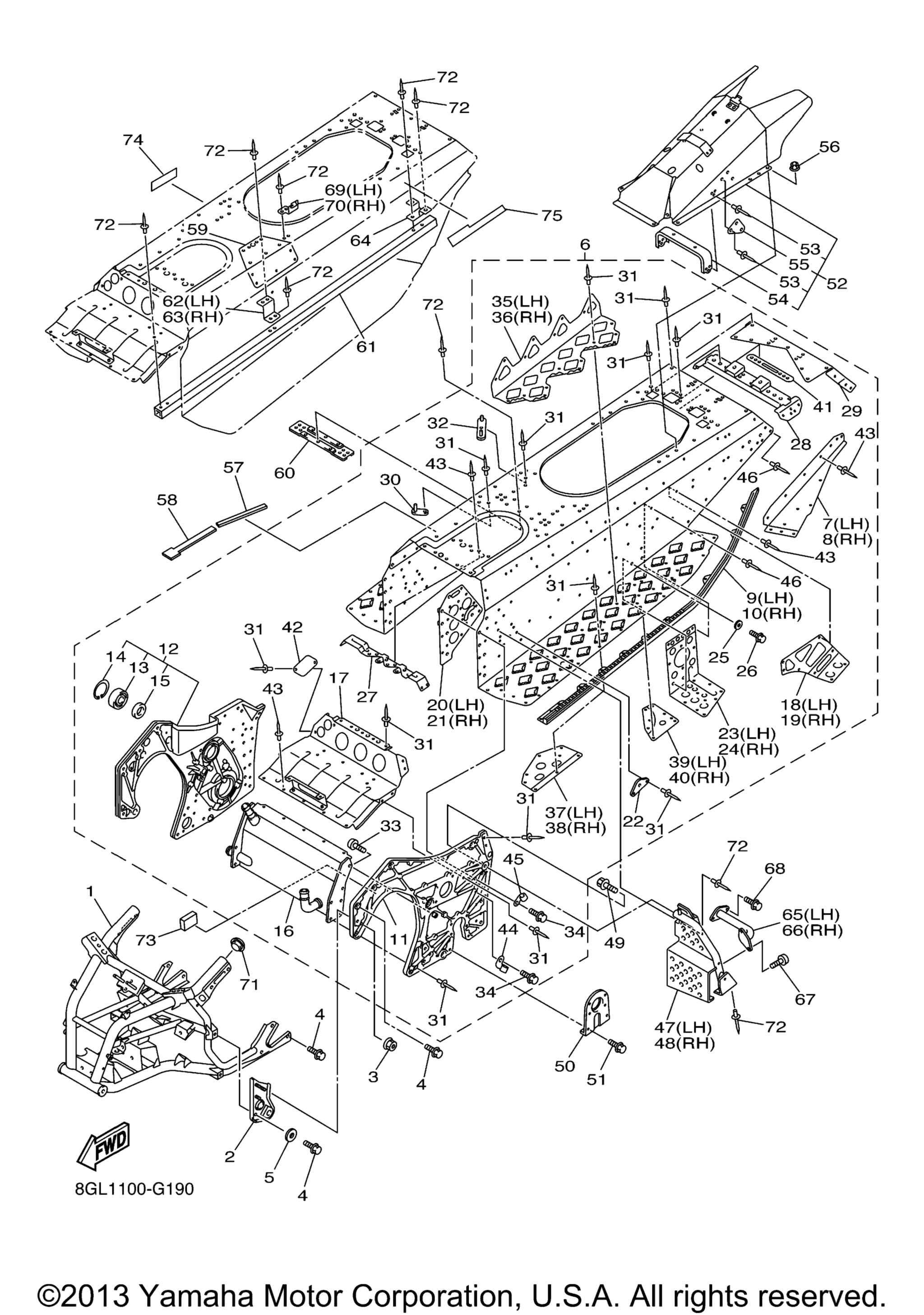

Схема рамы для FX NYTRO RTX (FX10RTRX)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp. art. 8GL-21940-03-00
По запросу
2
Bracket, Engine art. 8GL-2194E-00-00
По запросу
3
Nut, Self-Locking art. 90185-08089-00
По запросу
4
Болт с фланцем art. 95817-08016-00
По запросу
5
Washer, Plate art. 90201-086A3-00
По запросу
6
Rear Frame Comp. art. 8GL-21950-01-00
По запросу
7
. Bracket, Footrest 1 art. 8GL-27452-00-00
По запросу
8
. Bracket, Footrest 2 art. 8GL-27462-00-00
По запросу
9
. Reinforcement, Footrest 1 art. 8GL-21926-01-00
По запросу
10
. Reinforcement, Footrest 2 art. 8GL-21936-01-00
По запросу
11
. Reinf, Housing 1 art. 8GL-21925-00-00
По запросу
12
. Housing, Reinf Sub-Assy (R.H) art. 8GL-21930-00-00
По запросу
13
Подшипник Yamaha art. 93306-20627-00
от 732 ₽
Аналог
6 671 ₽
Требуется 1 шт.
14
. . Circlip art. 99009-62500-00
По запросу
15
Сальник Yamaha art. 93102-30012-00
от 2 405 ₽
16
. .Heat Exchanger Assy art. 8GL-12440-00-00
По запросу
17
. .Panel, Sub Frame 4 art. 8GL-21915-00-00
По запросу
18
. Patch 3 art. 8GL-21963-00-00
По запросу
19
. Patch 4 art. 8GL-21964-00-00
По запросу
20
. ..Bracket, Main Track 1 art. 8GL-21943-00-00
По запросу
21
. ..Bracket, Main Track 2 art. 8GL-21953-00-00
По запросу
22
. .Bracket, Main Track 3 art. 8FU-21919-00-00
По запросу
23
. Bracket, Rr. Track Suspension art. 8GL-21944-00-00
По запросу
24
. Bracket, Rr. Track Suspension art. 8GL-21954-00-00
По запросу
25
. .Washer, Plate art. 90201-10064-00
По запросу
26
Болт Yamaha art. 95817-10020-00
По запросу
27
. ..Protector, Muffler art. 8GL-2194H-00-00
По запросу
28
. ..Bracket 7 art. 8GL-2197N-00-00
По запросу
29
. ..Reineforcement, Frame Rear art. 8GL-21923-00-00
По запросу
30
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
31
. Rivet, Blind (4.7X16.4 Yellow QTY:194 art. 90267-47195-00
По запросу
32
. ..Bracket 8 art. 8GL-22512-00-00
По запросу
33
. Bolt, Button Head art. 92012-08016-00
По запросу
34
. Bolt, Flange art. 95022-08016-00
По запросу
35
. Reinforcement, Rr. Footrest 1 art. 8HB-21927-00-00
По запросу
36
. Reinforcement, Rr. Footrest 2 art. 8HB-21937-00-00
По запросу
37
. Patch 1 art. 8GL-21961-00-00
По запросу
38
. Patch 2 art. 8GL-21962-00-00
По запросу
39
. Patch 5 art. 8GL-21965-00-00
По запросу
40
. Patch 6 art. 8GL-21966-00-00
По запросу
41
. ..Nut art. 8GL-21295-00-00
По запросу
42
. .Plate, Cover art. 8GL-2131D-00-00
По запросу
43
. .Rivet, Blind (4.8X12 Yellow) art. 90267-48010-00
По запросу
44
. .Clamp art. 90462-08061-00
По запросу
45
. .Clamp art. 90462-08064-00
По запросу
46
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
47
Footrest Comp. 1 art. 8GL-21960-00-00
По запросу
48
Footrest Comp. 2 art. 8GL-21970-01-00
По запросу
49
Болт Yamaha art. 95817-10030-00
от 725 ₽
50
Housing, Reinf Sub-Assy (L.H) art. 8GL-21920-00-00
По запросу
51
Болт Yamaha art. 95812-08020-00
По запросу
52
Panel, Sub Frame 5 art. 8GL-21916-00-00
По запросу
53
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
54
. .Stay, Muffer art. 8GL-2194L-00-00
По запросу
55
. .Bracket, Seat Fitting art. 8GL-21946-00-00
По запросу
56
Nut, Crown art. 90176-06055-00
По запросу
57
Seal, Guard art. 8GL-22151-00-00
По запросу
58
Seal, Guard art. 8GL-22152-00-00
По запросу
59
Patch 7 art. 8GL-21967-00-00
По запросу
60
Patch 8 art. 8GL-21988-00-00
По запросу
61
Protector, Frame art. 8GL-21978-00-00
По запросу
62
Bracket, 5 art. 8GL-2196M-00-00
По запросу
63
Bracket, 6 art. 8GL-2197M-00-00
По запросу
64
Bracket, Protector Rear art. 8GL-21443-00-00
По запросу
65
Bar, Footrest 1 art. 8GL-27471-00-00
По запросу
66
Bar, Footrest 2 art. 8GL-27472-00-00
По запросу
67
Bolt, Button Head art. 92012-06014-00
По запросу
68
Болт с фланцем art. 95817-06012-00
По запросу
69
Bracket, Rear Fender 1 art. 8GL-21151-00-00
По запросу
70
Bracket, Rear Fender 2 art. 8GL-21152-00-00
По запросу
71
Cap art. 180-22117-00-00
По запросу
72
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
73
Damper art. 8GL-21852-00-00
По запросу
74
Plate, Epa Offroad 2 art. 8GL-2179D-00-00
По запросу
75
Graphic 1 UR FOR DPBSE art. 8GL-2199A-00-00
По запросу
75
Graphic 1 UR FOR BWS1 art. 8GL-2199A-20-00
По запросу
