модель 2009 года
- Модель APEX MTX
- Код модели APEX MTX (RX10MTYB)

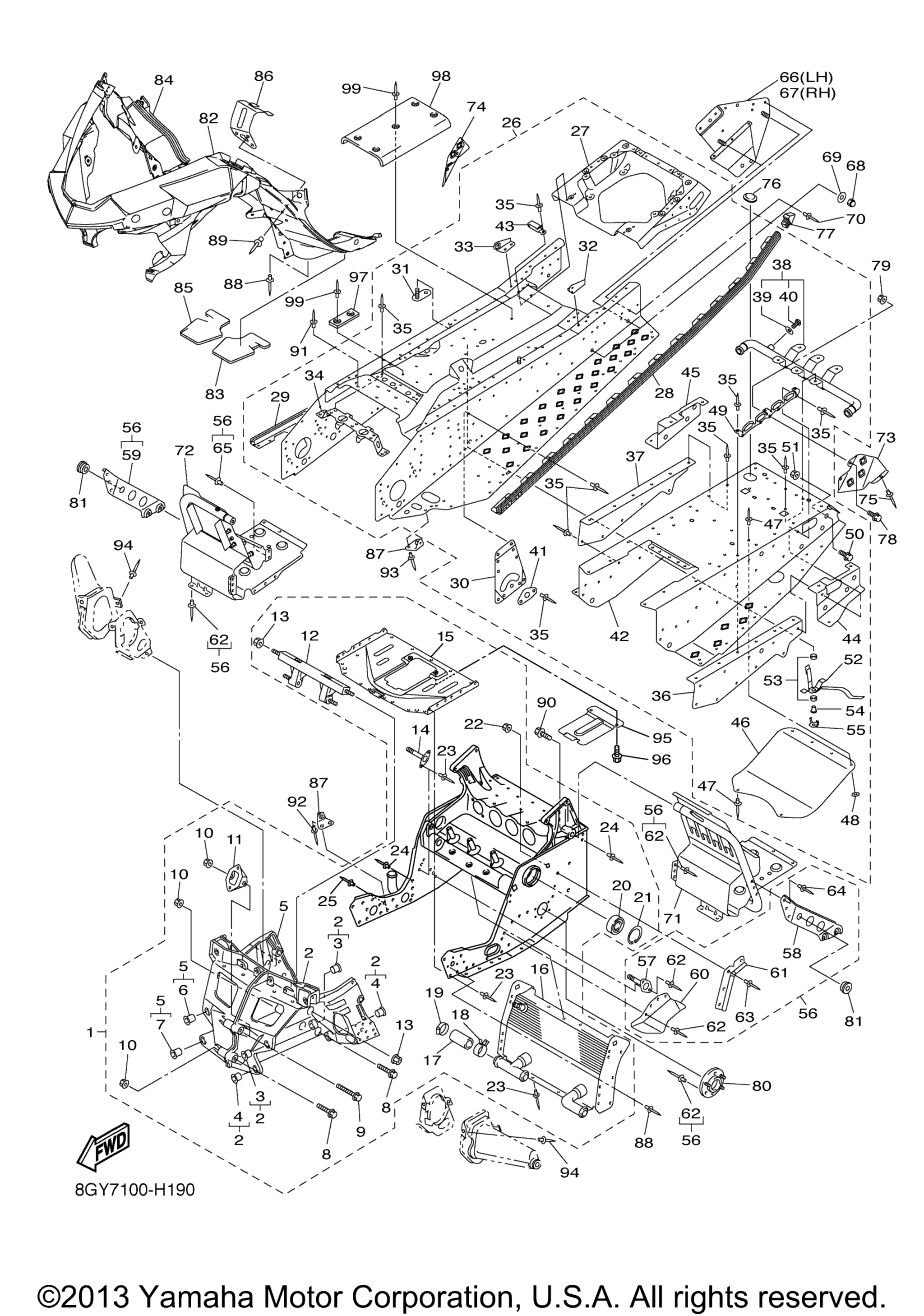

Схема рамы для APEX MTX (RX10MTYB)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GY-21940-00-00
По запросу
2
. Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. .Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. Bracket, Chain Housing art. 8FS-21939-00-00
По запросу
15
. Protector art. 8FR-2193A-01-00
По запросу
16
. Heat Exchanger Assy art. 8EP-12440-00-00
По запросу
17
. .Hose 7 art. 8FA-12551-00-00
По запросу
18
. .Clip art. 90467-28046-00
По запросу
19
. Hose Clamp Assy art. 90450-35001-00
По запросу
20
Подшипник Yamaha art. 93306-20650-00
По запросу
21
. Circlip art. 99009-62500-00
По запросу
22
Гайка Yamaha art. 90185-08169-00
По запросу
23
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
24
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
25
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
26
Rear Frame Comp art. 8FS-21950-20-00
По запросу
27
. Reineforcement, Frame Rear 1 art. 8FS-W2199-00-00
По запросу
28
. Reinforcement, Footrest 1 art. 8FS-21926-20-00
По запросу
29
. Reinforcement, Footrest 2 art. 8FS-21936-20-00
По запросу
30
. Bracket, Main Track 1 art. 8FS-21943-00-00
По запросу
31
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
32
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
33
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
34
. Protector, Muffler art. 8FA-2194H-01-00
По запросу
35
. Rivet, Blind (4.7X16.4 Yellow QTY:149 art. 90267-47195-00
По запросу
36
. Patch 3 art. 8FS-21963-01-00
По запросу
37
. Patch 4 art. 8FS-21964-01-00
По запросу
38
Heat Exchanger Assy 4 art. 8FS-1241A-10-00
По запросу
39
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
40
. . Screw, Pan Head art. 98502-06008-00
По запросу
41
..Bracket, Main Track 2 art. 8FK-21953-00-00
По запросу
42
. Panel, Sub Frame 5 art. 8FS-21916-10-00
По запросу
43
. Clamp art. 90465-06376-00
По запросу
44
. Patch 1 art. 8FS-21961-01-00
По запросу
45
. Patch 2 art. 8FS-21962-01-00
По запросу
46
. Protector, Frame 3 art. 8FS-2197C-00-00
По запросу
47
. Rivet,Blind (4.7X19.5 Silver) art. 90267-48193-00
По запросу
48
. Washer, Plate art. 90201-05556-00
По запросу
49
. Hook art. 8FS-2176M-00-00
По запросу
50
. Bolt, Flange art. 95022-08016-00
По запросу
51
. Nut, Flange art. 95702-08500-00
от 116 ₽
52
. Stay, Muffer art. 8FR-2194L-00-00
По запросу
53
. Damper, Muffler art. 8FA-14737-00-00
По запросу
54
. Collar art. 90387-08084-00
По запросу
55
. Stay, Muffler art. 8FR-2194J-00-00
По запросу
56
Frame Connection Kit art. 8FS-W2195-11-00
По запросу
57
. .Bracket, Chain Housing art. 8FN-21939-00-00
По запросу
58
. Bracket, 5 art. 8FP-2196M-01-00
По запросу
59
. Bracket, 6 art. 8FP-2197M-01-00
По запросу
60
. .Cover 2 art. 8FP-2198G-01-00
По запросу
61
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
62
. Rivet, Blind (4.7X16.4 Yellow UN art. 90267-47195-00
По запросу
63
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
64
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
65
. .Rivet, Blind (4.7X16.4 Black art. 90267-47186-00
По запросу
66
Bracket, Rr.Track Suspention 1 art. 8FS-21944-10-00
По запросу
67
Bracket, Rr.Track Suspention 2 art. 8FS-21954-10-00
По запросу
68
Nut, Crown art. 95380-10800-00
По запросу
69
Шайба Yamaha art. 90201-10038-00
По запросу
70
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
71
Footrest Comp. 1 art. 8FP-21960-01-00
По запросу
72
Footrest Comp. 2 art. 8FP-21970-00-00
По запросу
73
Protector, Frame A art. 8FS-2195A-00-00
По запросу
74
Protector, Frame B art. 8FS-2195B-00-00
По запросу
75
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
76
Cap art. 8FS-21875-00-00
По запросу
77
Plug art. 8FS-2312G-00-00
По запросу
78
Bolt, Flange art. 95022-08016-00
По запросу
79
Nut, Flange art. 95702-08500-00
от 116 ₽
80
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
81
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
82
Frame Under 1 art. 8FP-2196A-02-00
По запросу
83
Damper 2 art. 8FP-77374-00-00
По запросу
84
Frame, Under 2 art. 8FP-2196E-02-00
По запросу
85
Damper 3 art. 8FP-77375-00-00
По запросу
86
Bracket, Guard Fitting art. 8FP-21972-00-00
По запросу
87
Bracket 3 art. 8FA-2196F-00-00
По запросу
88
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
89
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
90
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
91
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
92
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
93
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
94
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
95
Protector, Frame Fr art. 8FR-2197E-00-00
По запросу
96
Болт Yamaha art. 92012-06012-00
По запросу
97
Spacer art. 8FA-21998-00-00
По запросу
98
Shield, Heat art. 8FG-23892-00-00
По запросу
99
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
