модель 2009 года
- Модель APEX RTX
- Код модели APEX_RTX (RX10RTRYB)

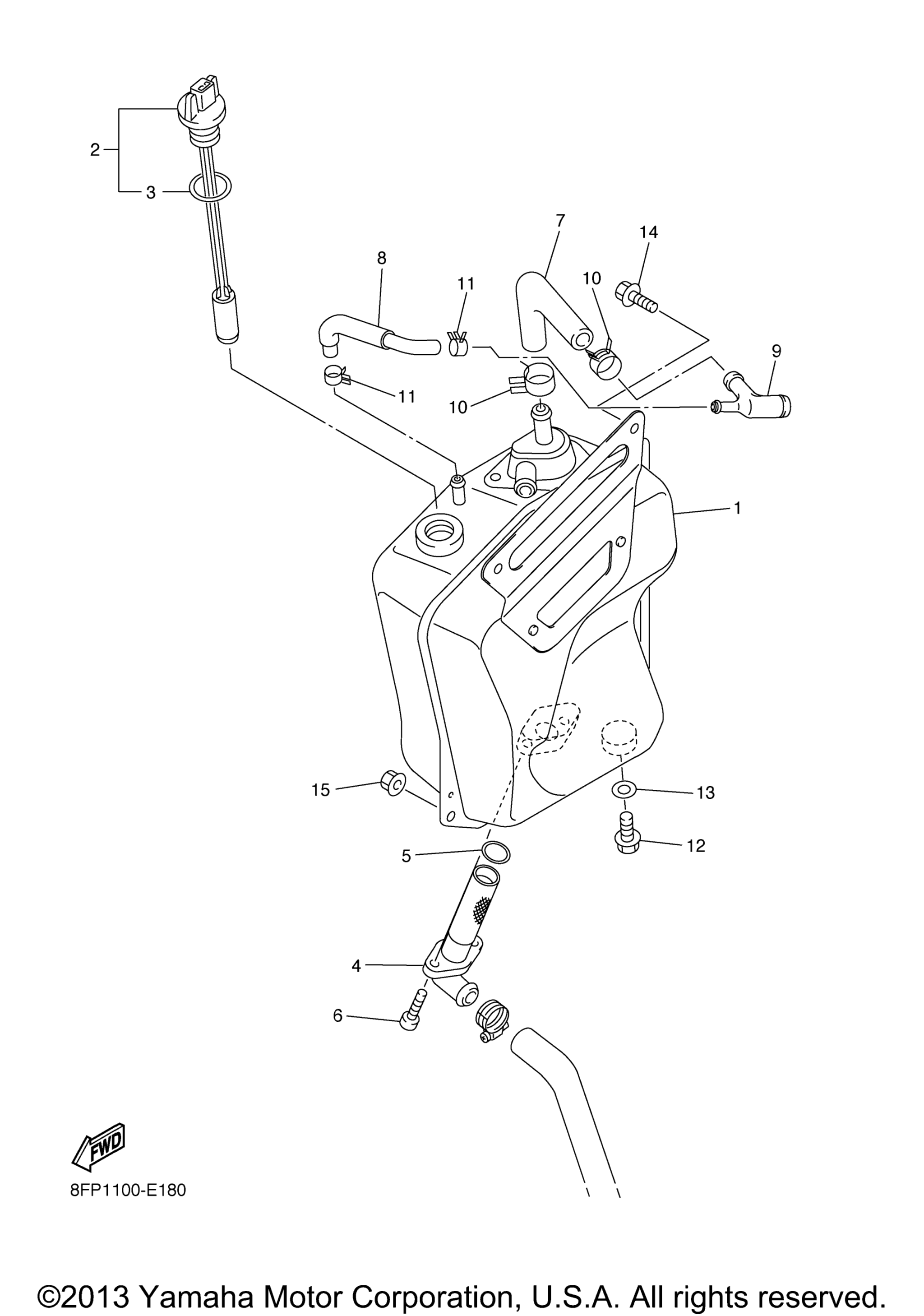

Схема масляного бака для APEX_RTX (RX10RTRYB)
Схема
Детали
Номер
Наименование детали
Цена
1
Масляный бак Yamaha art. 8FG-21751-02-00
от 65 900 ₽
2
Измеритель уровня масла ( щуп ) Yamaha art. 8FA-85720-01-00
По запросу
3
. .O-Ring art. 8FP-85075-00-00
По запросу
4
Oil Pipe Comp. 2 art. 8FG-13406-00-00
По запросу
5
O-Ring art. 93210-19026-00
По запросу
6
Болт Yamaha art. 91312-06016-00
от 788 ₽
7
Pipe, Oil Tank Breather art. 8FA-21745-00-00
По запросу
8
Pipe, Oil Tank art. 8FA-2174N-01-00
По запросу
9
Connector art. 8FG-13446-00-00
По запросу
10
Clip art. 90468-08104-00
По запросу
11
Clip art. 90467-11044-00
По запросу
12
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
13
Уплотнительное кольцо Yamaha art. 90430-08204-00
от 221 ₽
14
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
15
Nut, Self-Locking art. 95602-08200-00
По запросу
