модель 2009 года
- Модель Bravo
- Код модели BRAVO T (BR250TY)

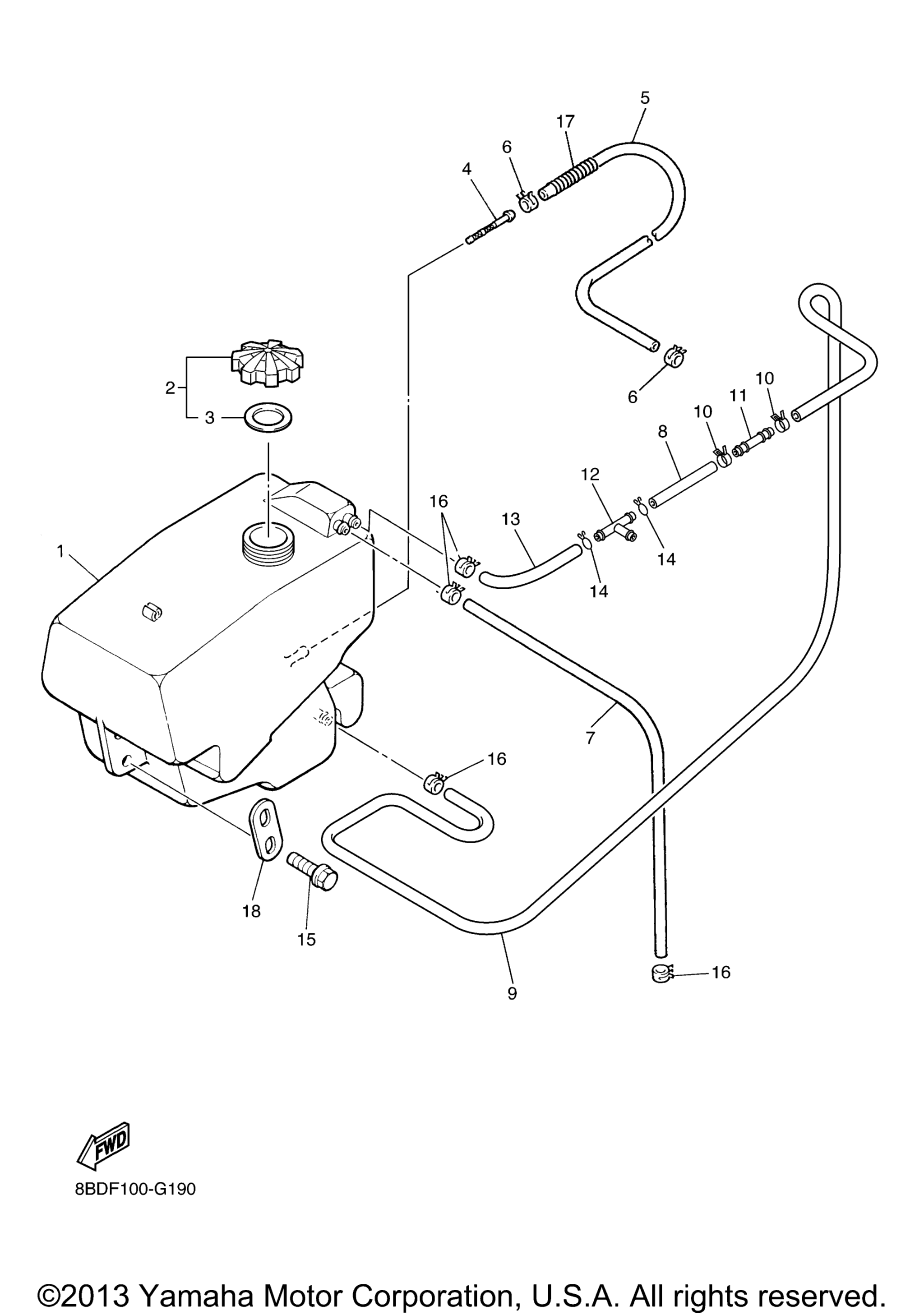

Схема топливного бака для BRAVO T (BR250TY)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8R4-24111-10-00
По запросу
2
Cap Assy art. 8BD-24610-10-00
По запросу
3
. .Gasket, Cap 1 art. 8BD-24641-10-00
По запросу
4
Net, Filter 1 art. 5BM-24514-00-00
По запросу
5
Hose art. 90445-11051-00
По запросу
6
Clip art. 90467-11028-00
По запросу
7
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
8
Hose art. 90445-09029-00
По запросу
9
Hose art. 90445-09032-00
По запросу
10
Clip art. 90468-02078-00
По запросу
11
Gauge, Fuel art. 8BD-24179-00-00
По запросу
12
Pipe, Joint 1 art. 801-24376-00-00
По запросу
13
Hose art. 90445-09030-00
По запросу
14
Clip art. 90467-08017-00
По запросу
15
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
16
Clip art. 90467-09026-00
По запросу
17
Protector, Pipe art. 8F3-24327-00-00
По запросу
18
Washer, Special art. 8R4-24186-00-00
По запросу
