модель 2009 года
- Модель FX NYTRO XTX
- Код модели FXNYTRO XTX (FX10XTYW)

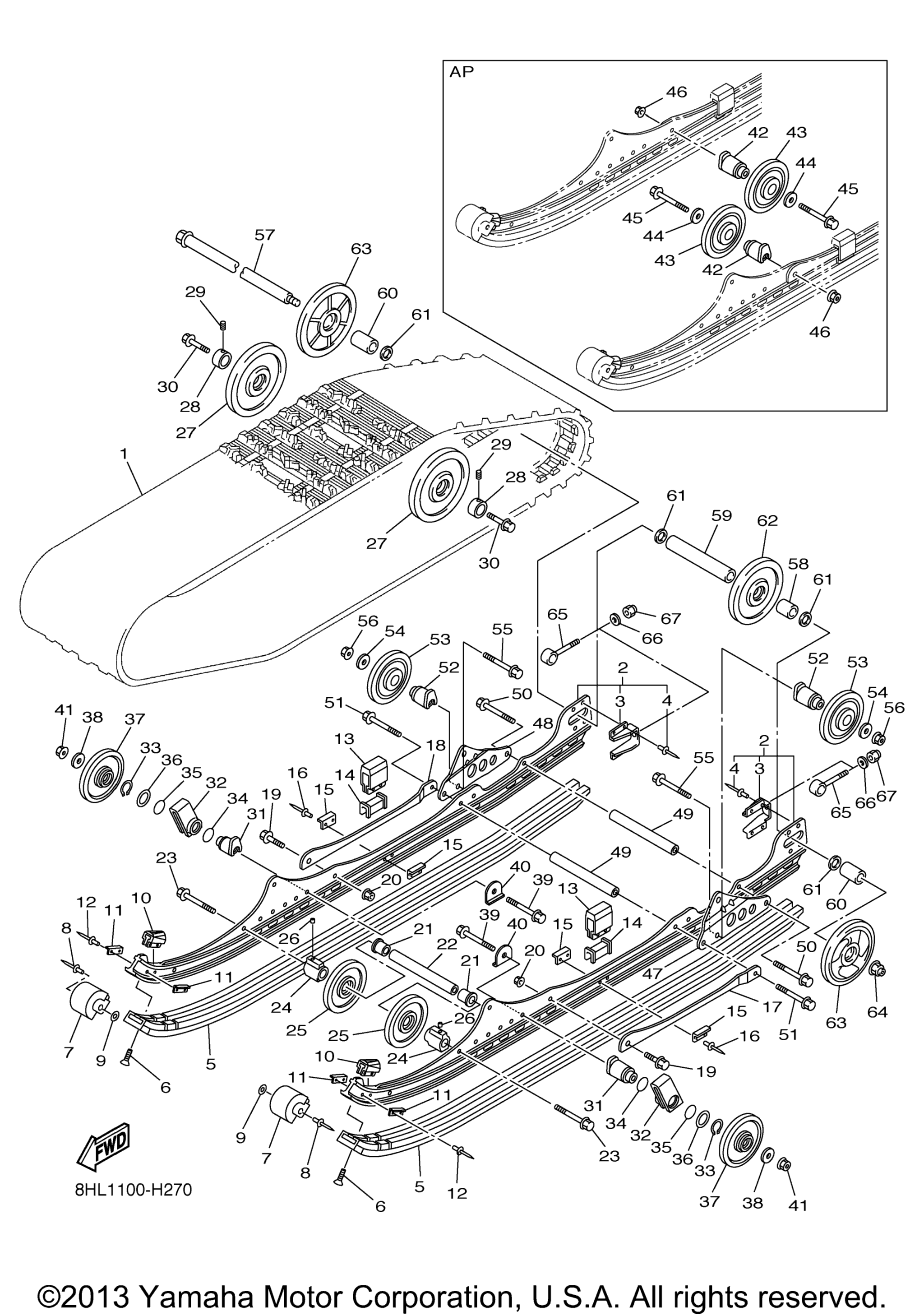

Схема track подвеска 1 для FXNYTRO XTX (FX10XTYW)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Assy art. 8ET-47110-11-00
По запросу
2
Frame, Sliding art. 8HL-W4741-00-00
По запросу
3
. .Bracket art. 8DM-4741B-00-00
По запросу
4
. .Rivet art. 8V0-47468-00-00
По запросу
5
Склиза гусеницы 1600 мм Yamaha art. SMA-8HR92-00-BK
от 5 870 ₽
6
Винт Yamaha art. 90151-06005-00
По запросу
7
Runner, Sliding 2 art. 8GL-47422-00-00
По запросу
8
Заклепка Yamaha art. 90267-48194-00
По запросу
9
Шайба Yamaha art. 90201-047R8-00
По запросу
10
Damper 1 art. 8ES-47456-00-00
По запросу
11
Plate, Damper art. 8K2-47458-01-00
По запросу
12
Заклепка Yamaha art. 90267-48199-00
По запросу
13
Damper 2 art. 8CM-47457-00-00
По запросу
14
Spacer art. 8HL-47341-00-00
По запросу
15
Plate, Damper art. 8AX-47458-00-00
По запросу
16
Заклепка Yamaha art. 90267-48199-00
По запросу
17
Frame, Sliding C art. 8HL-4741C-00-00
По запросу
18
Frame, Sliding D art. 8HL-4741D-00-00
По запросу
19
Bolt, Flange art. 95812-10025-00
По запросу
20
Гайка Yamaha art. 95602-10200-00
По запросу
21
Втулка оси направляющей гусеницы Yamaha art. 90386-20001-00
По запросу
22
Shaft 5 art. 8GN-47487-00-00
По запросу
23
Bolt, Flange art. 90105-10209-00
По запросу
24
Collar art. 8ES-47319-01-00
По запросу
25
Колесо нижнее черное 130х25 , с резиновой окантовкой art. 8ET-47310-00-00
По запросу
26
Болт Yamaha art. 90113-06039-00
от 368 ₽
27
Guide Wheel Assy art. 8CR-47550-00-00
По запросу
28
Collar 1 art. 8ES-47365-00-00
По запросу
29
Болт Yamaha art. 90113-06039-00
от 368 ₽
30
Bolt, Flange art. 90109-10771-00
По запросу
31
Кронштейн крепления ролика гусеницы Yamaha art. 8ES-47419-10-00
По запросу
32
Hook 1 art. 8ES-47446-00-00
По запросу
33
Стопорное кольцо Yamaha art. 93410-35M10-00
По запросу
34
O-Ring art. 93210-35537-00
По запросу
35
O-Ring art. 93210-34633-00
По запросу
36
Washer, Plate art. 90201-35013-00
По запросу
37
Suspension Wheel Assy art. 8FS-47310-01-00
По запросу
38
Шайба Yamaha art. 90201-10038-00
По запросу
39
Болт Yamaha art. 95812-10080-00
По запросу
40
Washer, Claw art. 90214-10003-00
По запросу
41
Гайка Yamaha art. 95602-10200-00
По запросу
42
Bracket 7 AP art. 8ES-47419-00-00
По запросу
43
Колесо нижнее черное 130х25 , с резиновой окантовкой art. 8ET-47310-00-00
По запросу
44
Шайба Yamaha art. 90201-10038-00
По запросу
45
Bolt, Flange AP art. 90105-10150-00
По запросу
46
Гайка Yamaha art. 95602-10200-00
По запросу
47
Bracket 5 art. 8HL-47463-00-00
По запросу
48
Bracket 6 art. 8HL-47464-00-00
По запросу
49
Shaft 3 art. 8HL-47485-00-00
По запросу
50
Болт Yamaha art. 95812-08030-00
По запросу
51
Bolt, Flange art. 95817-08035-00
По запросу
52
Bracket 7 art. 8ES-47419-00-00
По запросу
53
Suspension Wheel Assy art. 8FS-47310-01-00
По запросу
54
Шайба Yamaha art. 90201-10038-00
По запросу
55
Bolt, Flange art. 90105-10233-00
По запросу
56
Гайка Yamaha art. 95602-10200-00
По запросу
57
Rear Axle Comp art. 8L8-47520-10-00
По запросу
58
Collar art. 90387-20015-00
По запросу
59
Collar art. 90387-20016-00
По запросу
60
Collar art. 90387-20019-00
По запросу
61
Шайба Yamaha art. 90201-205R6-00
По запросу
62
Колесо заднее центральное 178 мм х 20 мм , черное Yamaha art. 8CR-47550-10-00
По запросу
63
Ролик гусеницы Yamaha art. 8EK-47550-11-00
По запросу
64
Nut, Self-Locking art. 95602-14200-00
По запросу
65
Болт-натяжитель гусеницы Yamaha art. 8DM-47479-00-00
По запросу
66
Шайба Yamaha art. 92990-10600-00
от 368 ₽
67
Nut, Nylon art. 95707-10300-00
По запросу
