модель 2009 года
- Модель RS VENTURE GT
- Код модели RS VENTURE GT (RST90GTYS)

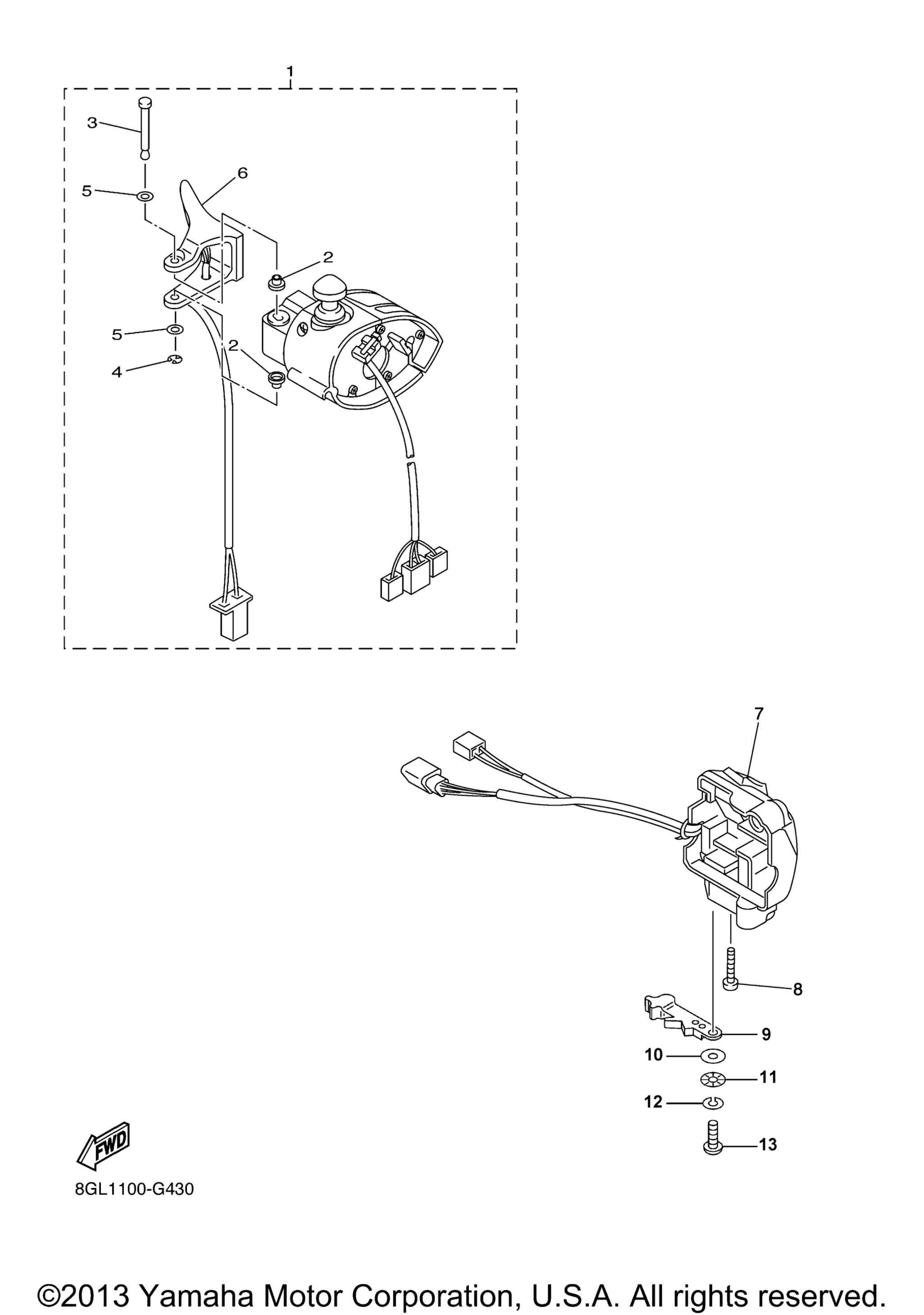

Схема рычагов управления и переключателей для RS VENTURE GT (RST90GTYS)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever Holder Assy (Right) art. 8HF-82720-00-00
По запросу
2
Колпачок кнопки Yamaha art. 85G-83956-00-00
По запросу
3
. .Shaft art. 8R6-8399F-00-00
По запросу
4
. Circlip art. 99080-04600-00
По запросу
5
. .Washer art. 8FP-82558-00-00
По запросу
6
. Thumb Warmer Assy art. 8HF-82970-00-00
По запросу
7
Switch, Handle 3 art. 8HF-83973-00-00
По запросу
8
Винт Yamaha art. 98507-05016-00
По запросу
9
Lever, Starter art. 5GH-83941-00-00
По запросу
10
Шайба Yamaha art. 1UY-83909-00-00
от 788 ₽
11
Washer, Starter art. 3L4-83943-00-00
По запросу
12
Washer, Spring art. 92907-05100-00
По запросу
13
Болт Yamaha art. 98517-05012-00
По запросу
