модель 2010 года
- Модель APEX MTX
- Код модели APEX MTX (RX10MTZW)

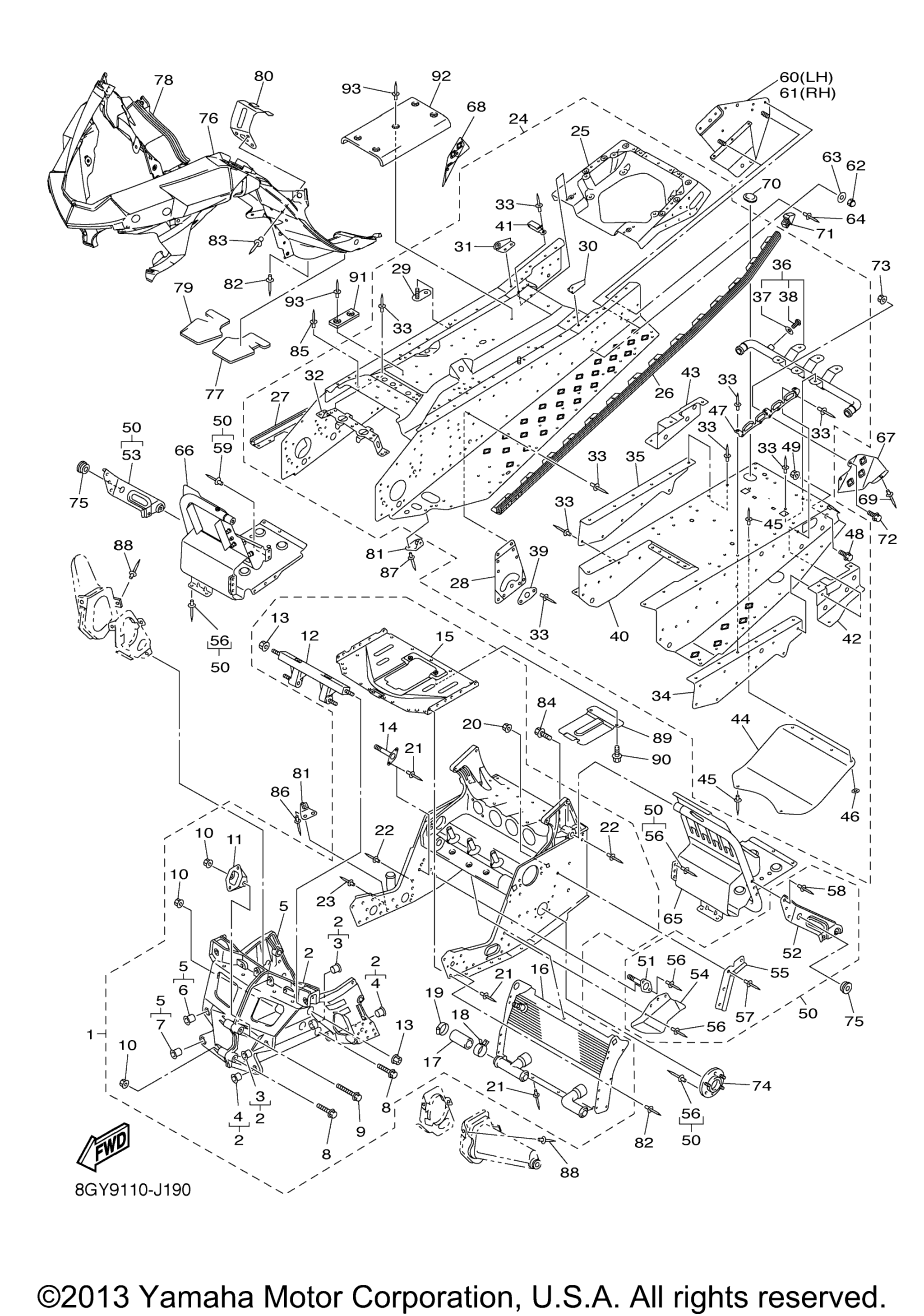

Схема рамы для APEX MTX (RX10MTZW)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GY-21940-10-00
По запросу
2
. Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. .Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. Bracket, Chain Housing art. 8FS-21939-00-00
По запросу
15
. .Protector art. 8FR-2193A-01-00
По запросу
16
. Heat Exchanger Assy art. 8GY-12440-00-00
По запросу
17
. .Hose 7 art. 8FA-12551-00-00
По запросу
18
. .Clip art. 90467-28046-00
По запросу
19
. .Hose Clamp Assy art. 90450-35001-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
22
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
23
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
24
Rear Frame Comp art. 8FS-21950-30-00
По запросу
25
. Reineforcement, Frame Rear 1 art. 8FS-W2199-00-00
По запросу
26
. Reinforcement, Footrest 1 art. 8FS-21926-20-00
По запросу
27
. Reinforcement, Footrest 2 art. 8FS-21936-20-00
По запросу
28
. Bracket, Main Track 1 art. 8FS-21943-00-00
По запросу
29
.Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
30
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
31
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
32
. Protector, Muffler art. 8FA-2194H-01-00
По запросу
33
Rivet, Blind (4.7X16.4 Yellow) QTY:139 art. 90267-47195-00
По запросу
34
. Patch 3 art. 8FS-21963-01-00
По запросу
35
. Patch 4 art. 8FS-21964-01-00
По запросу
36
. Heat Exchanger Assy 4 art. 8FS-1241A-10-00
По запросу
37
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
38
. . Screw, Pan Head art. 98502-06008-00
По запросу
39
. ..Bracket, Main Track 2 art. 8FK-21953-00-00
По запросу
40
. Panel, Sub Frame 5 art. 8FS-21916-10-00
По запросу
41
Clamp art. 90465-06376-00
По запросу
42
. Patch 1 art. 8FS-21961-01-00
По запросу
43
. Patch 2 art. 8FS-21962-01-00
По запросу
44
. Protector, Frame 3 art. 8FS-2197C-00-00
По запросу
45
. Rivet,Blind (4.7X19.5 Silver) art. 90267-48193-00
По запросу
46
. Washer, Plate art. 90201-05556-00
По запросу
47
. Hook art. 8FS-2176M-00-00
По запросу
48
Bolt, Flange art. 95022-08016-00
По запросу
49
Nut, Flange art. 95702-08500-00
от 116 ₽
50
Frame Connection Kit art. 8JA-W2195-10-00
По запросу
51
. .Bracket, Chain Housing art. 8FN-21939-00-00
По запросу
52
. .Bracket, 5 art. 8JA-2196M-00-00
По запросу
53
. .Bracket, 6 art. 8JA-2197M-00-00
По запросу
54
. .Cover 2 art. 8FP-2198G-01-00
По запросу
55
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
56
Rivet, Blind (4.7X16.4 Yellow) UN art. 90267-47195-00
По запросу
57
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
58
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
59
. .Rivet, Blind (4.7X16.4 Black art. 90267-47186-00
По запросу
60
Bracket, Rr.Track Suspention 1 art. 8FS-21944-10-00
По запросу
61
Bracket, Rr.Track Suspention 2 art. 8FS-21954-10-00
По запросу
62
Nut, Crown art. 95380-10800-00
По запросу
63
Шайба Yamaha art. 90201-10038-00
По запросу
64
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
65
Footrest Comp. 1 art. 8FP-21960-01-00
По запросу
66
Footrest Comp. 2 art. 8FP-21970-00-00
По запросу
67
Protector, Frame A art. 8FS-2195A-00-00
По запросу
68
Protector, Frame B art. 8FS-2195B-00-00
По запросу
69
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
70
Cap art. 8FS-21875-00-00
По запросу
71
Plug art. 8FS-2312G-00-00
По запросу
72
Bolt, Flange art. 95022-08016-00
По запросу
73
Nut, Flange art. 95702-08500-00
от 116 ₽
74
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
75
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
76
Frame Under 1 art. 8FP-2196A-02-00
По запросу
77
Damper 2 art. 8FP-77374-00-00
По запросу
78
Frame, Under 2 art. 8FP-2196E-02-00
По запросу
79
Damper 3 art. 8FP-77375-00-00
По запросу
80
Bracket, Guard Fitting art. 8FP-21972-00-00
По запросу
81
Bracket 3 art. 8FA-2196F-00-00
По запросу
82
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
83
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
84
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
85
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
86
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
87
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
88
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
89
Protector, Frame Fr art. 8FR-2197E-00-00
По запросу
90
Болт Yamaha art. 92012-06012-00
По запросу
91
Spacer art. 8FA-21998-00-00
По запросу
92
Shield, Heat art. 8FG-23892-00-00
По запросу
93
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
