модель 2010 года
- Модель PHAZER RTX
- Код модели PHAZER RTX (PZ50RTZO)

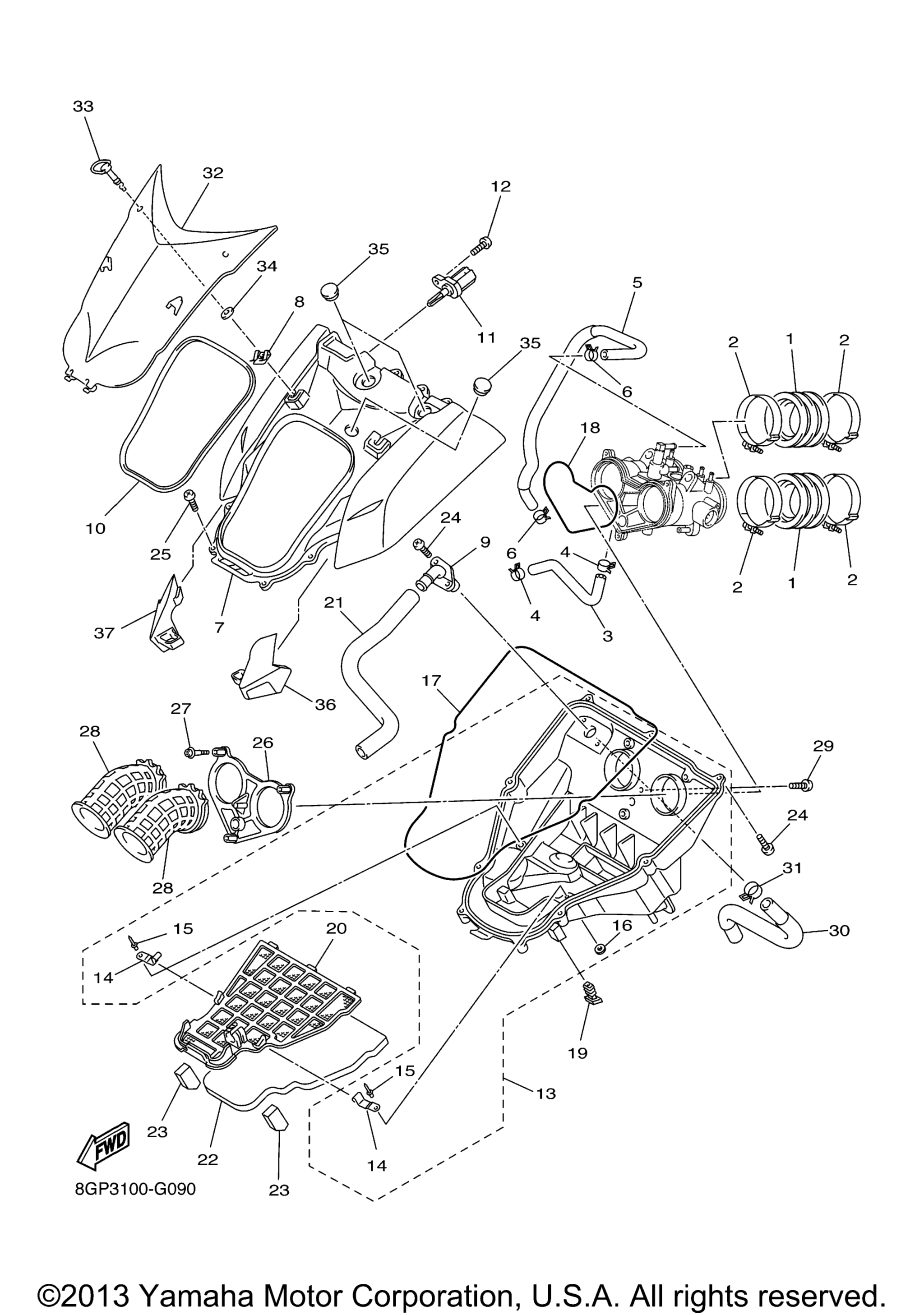

Схема впускной системы для PHAZER RTX (PZ50RTZO)
Схема
Детали
Номер
Наименование детали
Цена
1
Впускной патрубок Yamaha art. 8GC-13595-10-00
По запросу
2
Hose Clamp Assy art. 90450-60004-00
По запросу
3
Hose 1 art. 8GC-1243A-00-00
По запросу
4
Clip art. 90467-110A2-00
По запросу
5
Hose 3 art. 8GC-12578-00-00
По запросу
6
Clip art. 90467-110A2-00
По запросу
7
Silencer, Intake 1 art. 8GC-14431-00-00
По запросу
8
Клипса пружинная Yamaha art. 4XV-2177L-01-00
от 788 ₽
9
Pipe, Joint art. 8GC-14485-00-00
По запросу
10
Seal art. 8GC-14457-00-00
По запросу
11
Датчик температуры воздуха Yamaha art. 8FP-85886-00-00
от 1 790 ₽
Аналог
1 790 ₽
Требуется 1 шт.
12
Screw, Tapping art. 97702-50520-00
По запросу
13
Silencer, Intake 2 art. 8GC-W1444-10-00
По запросу
14
. .Hinge art. 8GC-14406-00-00
По запросу
15
. .Rivet, Blind (3.2X13.5 Black art. 90267-32013-00
По запросу
16
. Washer, Plate art. 90201-03008-00
По запросу
17
Seal art. 8GC-14452-00-00
По запросу
18
Seal art. 51Y-14462-00-00
По запросу
19
Grommet art. 8GC-14435-00-00
По запросу
20
Plate, Element art. 8GC-14472-10-00
По запросу
21
Pipe art. 8GC-14419-00-00
По запросу
22
Element, Air Cleaner art. 8GC-14451-00-00
По запросу
23
Damper 1 art. 8GC-14425-00-00
По запросу
24
Screw, Tapping art. 97707-50025-00
По запросу
25
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
26
Joint, Air Cleaner 1 art. 8GC-14453-00-00
По запросу
27
Bolt art. 90109-05005-00
По запросу
28
Funnel, Air art. 8GC-14469-00-00
По запросу
29
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
30
Pipe, Oil Tank Breather art. 8GC-21745-00-00
По запросу
31
Clip art. 90467-22097-00
По запросу
32
Cover 1 art. 8GC-14417-00-00
По запросу
33
Фиксатор крепления капота Yamaha art. 3FV-28386-00-00
По запросу
34
Накладка art. 2TK-21757-00-00
По запросу
35
Grommet art. 8GC-14445-00-00
По запросу
36
Pad, Silencer 1 art. 8GC-78251-00-00
По запросу
37
Pad, Silencer 2 art. 8GC-78252-00-00
По запросу
