модель 2010 года
- Модель RS VECTOR GT
- Код модели RS VECTOR GT (RS90GTZW)

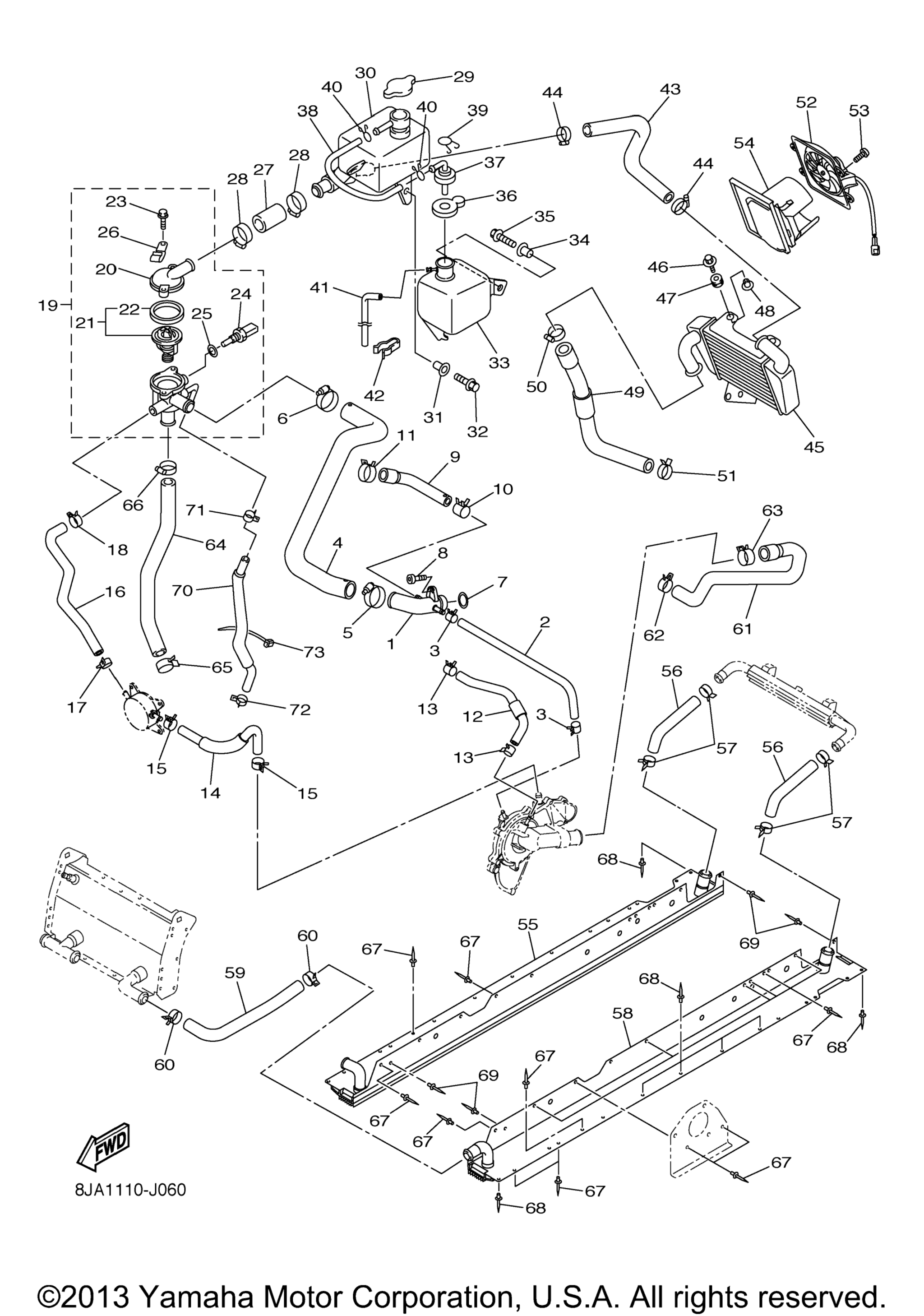

Схема шланга радиатора для RS VECTOR GT (RS90GTZW)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8HF-12482-00-00
По запросу
2
Pipe 5 art. 8GL-12485-00-00
По запросу
3
Clip art. 90467-110A2-00
По запросу
4
Hose 2 art. 8HF-1243E-00-00
По запросу
5
.Hose Clamp Assy art. 90450-35001-00
По запросу
6
.Hose Clamp Assy art. 90450-35001-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
8
Болт Yamaha art. 91312-06016-00
от 788 ₽
9
Hose 2 art. 8HF-12577-00-00
По запросу
10
Clip art. 90467-110A2-00
По запросу
11
Clip art. 90467-120A5-00
По запросу
12
Hose 3 art. 8GL-12578-00-00
По запросу
13
Clip art. 90467-110A2-00
По запросу
14
Hose 5 art. 8ES-12588-00-00
По запросу
15
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
16
Hose 6 art. 8GM-12589-00-00
По запросу
17
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
18
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
19
Joint Assy art. 8FP-12580-00-00
По запросу
20
. .Cover, Thermostat art. 8FP-12413-00-00
По запросу
21
. .Thermostat Assy art. 8FP-12410-00-00
По запросу
22
. . ..Seal, Thermostat art. 8FP-12412-00-00
По запросу
23
Болт Yamaha art. 95022-06020-00
По запросу
24
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
25
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
26
. .Clamp art. 90465-06M28-00
По запросу
27
Hose, 3 art. 8FP-1243F-00-00
По запросу
28
.Hose Clamp Assy art. 90450-35001-00
По запросу
29
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
30
Tank, Reserve art. 8FP-1249B-01-00
По запросу
31
Collar art. 90387-06024-00
По запросу
32
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
33
Tank, Recovery art. 8FP-21871-01-00
По запросу
34
Манжета art. 90387-06648-00
По запросу
35
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
36
Cap art. 8FP-21875-00-00
По запросу
37
Elbow art. 26H-21828-00-00
По запросу
38
Hose (L180) art. 90445-094K7-00
По запросу
39
Clip art. 90467-11M08-00
По запросу
40
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
41
Hose art. 90445-083J5-00
По запросу
42
Clamp art. 90464-15065-00
По запросу
43
Hose, 4 art. 8FP-1244G-00-00
По запросу
44
.Hose Clamp Assy art. 90450-35001-00
По запросу
45
Radiator Comp art. 8FR-12461-00-00
По запросу
46
Bolt, With Washer art. 90119-06181-00
По запросу
47
Втулка Yamaha art. 90480-10289-00
По запросу
48
Collar art. 90387-06M52-00
По запросу
49
Hose 5 art. 8FP-1244H-02-00
По запросу
50
.Hose Clamp Assy art. 90450-35001-00
По запросу
51
.Clip art. 90467-28046-00
По запросу
52
Blower Assy art. 8FP-12405-01-00
По запросу
53
.Screw art. 98907-05016-00
По запросу
54
Cover, Radiator art. 8JA-12467-00-00
По запросу
55
Heat Exchanger art. 8JA-1240F-00-00
По запросу
56
Pipe 6 art. 8FA-12476-00-00
По запросу
57
.Clip art. 90467-28046-00
По запросу
58
Heat Exchanger art. 8JA-1240E-00-00
По запросу
59
Pipe 7 art. 8FA-12477-00-00
По запросу
60
.Clip art. 90467-28046-00
По запросу
61
Pipe 8 art. 8ES-1248A-00-00
По запросу
62
.Clip art. 90467-28046-00
По запросу
63
Clip art. 90467-310A0-00
По запросу
64
Pipe 9 art. 8HF-1248E-00-00
По запросу
65
.Clip art. 90467-28046-00
По запросу
66
.Hose Clamp Assy art. 90450-35001-00
По запросу
67
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
68
Rivet, Blind (4.8X12.1 Yellow) art. 90267-48023-00
По запросу
69
Rivet, Blind (4.7X19.5 Silver) art. 90267-47197-00
По запросу
70
Hose 4 art. 8FA-12579-00-00
По запросу
71
Clip art. 90467-10135-00
По запросу
72
Clip art. 90467-11044-00
По запросу
73
Зажим art. 90464-15195-00
По запросу
