модель 2011 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTAL)

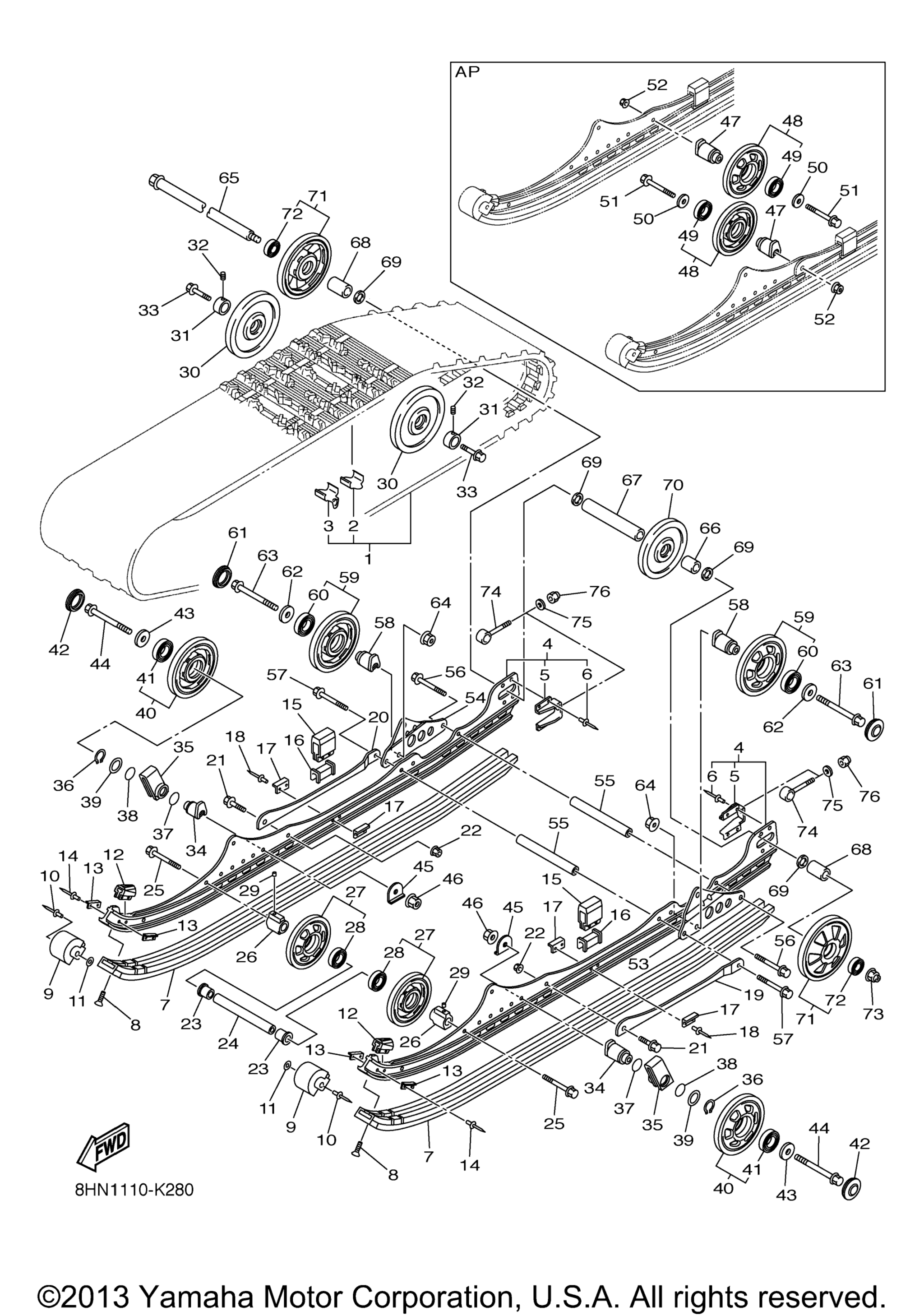

Схема track подвеска 1 для APEX XTX (RX10PXTAL)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Assy art. 8ET-47110-30-00
По запросу
2
. .Plate, Reinforcement art. 8HR-47113-09-00
По запросу
3
. .Metal, Slide art. 8HR-47115-09-00
По запросу
4
Frame, Sliding art. 8HL-W4741-00-00
По запросу
5
. .Bracket art. 8DM-4741B-00-00
По запросу
6
. .Rivet art. 8V0-47468-00-00
По запросу
7
Склиза гусеницы 1600 мм Yamaha art. SMA-8HR92-00-BK
от 5 870 ₽
8
Винт Yamaha art. 90151-06005-00
По запросу
9
Runner, Sliding 2 art. 8GL-47422-00-00
По запросу
10
Заклепка Yamaha art. 90267-48194-00
По запросу
11
Шайба Yamaha art. 90201-047R8-00
По запросу
12
Damper 1 art. 8ES-47456-00-00
По запросу
13
Plate, Damper art. 8K2-47458-01-00
По запросу
14
Заклепка Yamaha art. 90267-48199-00
По запросу
15
Damper 2 art. 8CM-47457-00-00
По запросу
16
Spacer art. 8HL-47341-00-00
По запросу
17
Plate, Damper art. 8AX-47458-00-00
По запросу
18
Заклепка Yamaha art. 90267-48199-00
По запросу
19
Frame, Sliding C art. 8HL-4741C-00-00
По запросу
20
Frame, Sliding D art. 8HL-4741D-00-00
По запросу
21
Bolt, Flange art. 95812-10025-00
По запросу
22
Гайка Yamaha art. 95602-10200-00
По запросу
23
Втулка оси направляющей гусеницы Yamaha art. 90386-20001-00
По запросу
24
Shaft 5 art. 8GN-47487-00-00
По запросу
25
Bolt, Flange art. 90105-10209-00
По запросу
26
Collar art. 8ES-47319-01-00
По запросу
27
Ролик гусеницы 130х25 Yamaha art. SMA-8FP38-01-BK
По запросу
28
Подшипник Yamaha art. 93306-00507-00
от 410 ₽
29
Болт Yamaha art. 90113-06039-00
от 368 ₽
30
Guide Wheel Assy art. 8CR-47550-00-00
По запросу
31
Collar 1 art. 8ES-47365-00-00
По запросу
32
Болт Yamaha art. 90113-06039-00
от 368 ₽
33
Bolt, Flange art. 90109-10771-00
По запросу
34
Кронштейн крепления ролика гусеницы Yamaha art. 8ES-47419-10-00
По запросу
35
Hook 1 art. 8ES-47446-00-00
По запросу
36
Стопорное кольцо Yamaha art. 93410-35M10-00
По запросу
37
O-Ring art. 93210-35537-00
По запросу
38
O-Ring art. 93210-34633-00
По запросу
39
Washer, Plate art. 90201-35013-00
По запросу
40
Ролик гусеницы 130х25 Yamaha art. SMA-8FP38-01-BK
По запросу
41
Подшипник Yamaha art. 93306-00507-00
от 410 ₽
42
Крышка катка Yamaha art. 8HF-47317-00-00
от 313 ₽
43
Washer, Plate art. 90201-101U2-00
По запросу
44
Bolt, Flange art. 90105-10233-00
По запросу
45
Washer, Claw art. 90214-10003-00
По запросу
46
Гайка Yamaha art. 95602-10200-00
По запросу
47
Bracket 7 AP art. 8ES-47419-00-00
По запросу
48
Ролик гусеницы 130х25 Yamaha art. SMA-8FP38-01-BK
По запросу
49
Подшипник Yamaha art. 93306-00507-00
от 410 ₽
50
Washer, Plate AP art. 90201-101U2-00
По запросу
51
Bolt, Flange AP art. 90105-10150-00
По запросу
52
Гайка Yamaha art. 95602-10200-00
По запросу
53
Bracket 5 art. 8HL-47463-00-00
По запросу
54
Bracket 6 art. 8HL-47464-00-00
По запросу
55
Shaft 3 art. 8HL-47485-00-00
По запросу
56
Bolt, Flange art. 90105-08150-00
По запросу
57
Bolt, Flange art. 90105-08229-00
По запросу
58
Bracket 7 art. 8ES-47419-00-00
По запросу
59
Ролик гусеницы 130х25 Yamaha art. SMA-8FP38-01-BK
По запросу
60
Подшипник Yamaha art. 93306-00507-00
от 410 ₽
61
Крышка катка Yamaha art. 8HF-47317-00-00
от 313 ₽
62
Washer, Plate art. 90201-101U2-00
По запросу
63
Bolt, Flange art. 90105-10233-00
По запросу
64
Гайка Yamaha art. 95602-10200-00
По запросу
65
Rear Axle Comp art. 8L8-47520-10-00
По запросу
66
Collar art. 90387-20015-00
По запросу
67
Collar art. 90387-20016-00
По запросу
68
Collar art. 90387-20019-00
По запросу
69
Шайба Yamaha art. 90201-205R6-00
По запросу
70
Колесо заднее центральное 178 мм х 20 мм , черное Yamaha art. 8CR-47550-10-00
По запросу
71
Ролик гусеницы задний боковой 178мм х 20мм art. SMA-8FP38-02-BK
от 12 485 ₽
72
Подшипник ролика гусеницы Yamaha art. 93306-00444-00
от 840 ₽
73
Nut, Self-Locking art. 95602-14200-00
По запросу
74
Болт-натяжитель гусеницы Yamaha art. 8DM-47479-00-00
По запросу
75
Шайба Yamaha art. 92990-10600-00
от 368 ₽
76
Nut, Nylon art. 95707-10300-00
По запросу
