модель 2011 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTAR)

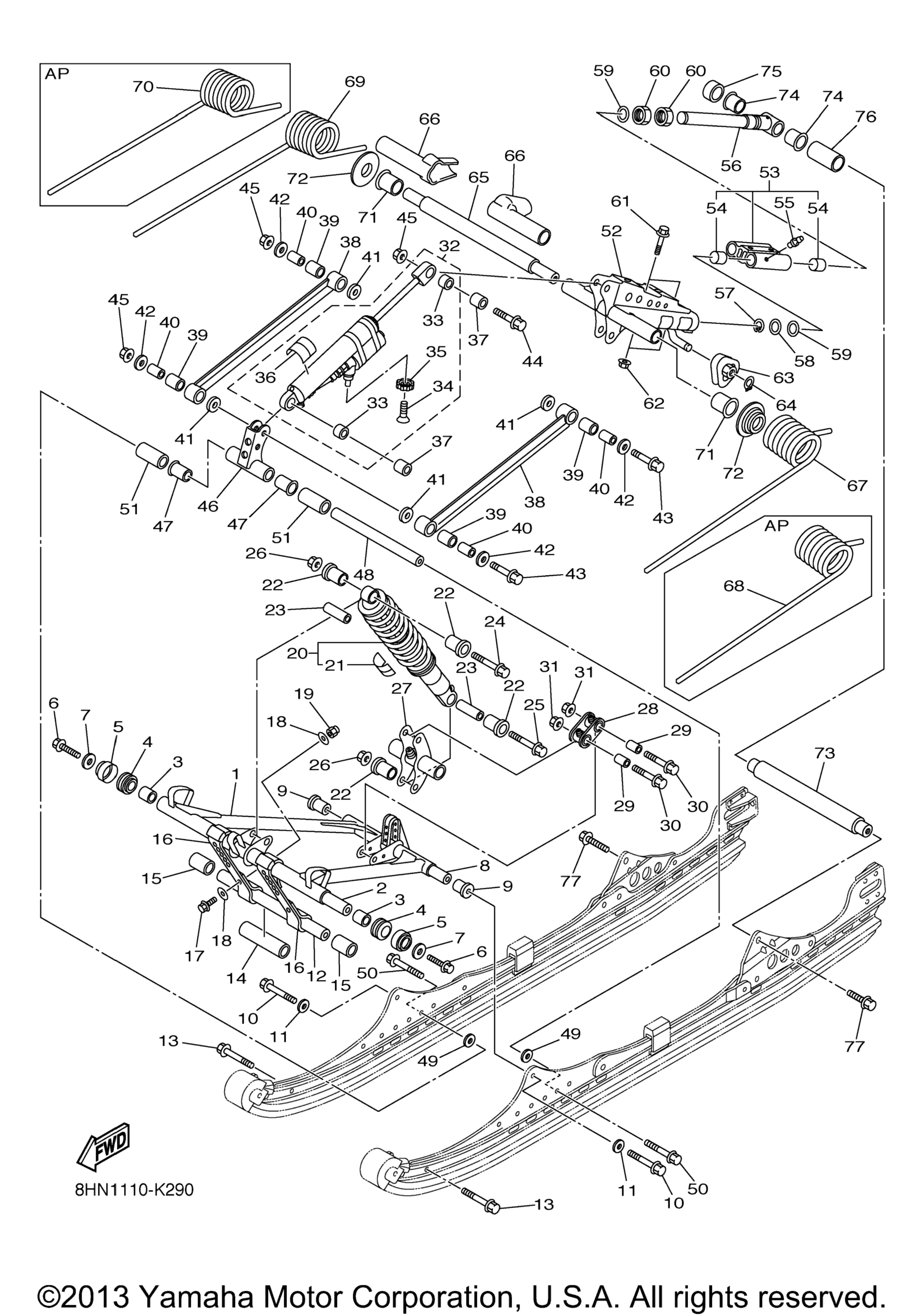

Схема track подвеска 2 для APEX XTX (RX10PXTAR)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8HN-47331-00-00
По запросу
2
Shaft 1 art. 8HF-47465-00-00
По запросу
3
Bush, Formed art. 90383-23001-00
По запросу
4
Oil Seal art. 93108-37011-00
По запросу
5
Spacer art. 8HF-47341-00-00
По запросу
6
Bolt art. 90109-10032-00
По запросу
7
.Washer, Plate art. 90201-10064-00
По запросу
8
Shaft 4 art. 8ES-47486-00-00
По запросу
9
Втулка рычага задней подвески Yamaha art. 90387-10022-00
По запросу
10
Bolt, Flange art. 90105-10209-00
По запросу
11
Washer, Plate art. 90201-10071-00
По запросу
12
Ось задней подвески Yamaha art. 8ES-47485-00-00
По запросу
13
Bolt, Flange art. 90105-10209-00
По запросу
14
Втулка задней подвески Yamaha art. 90387-19002-00
По запросу
15
Втулка задней подвески Yamaha art. 90387-19001-00
По запросу
16
Stopper 1 art. 8HL-47495-00-00
По запросу
17
Bolt art. 97017-06025-00
По запросу
18
Шайба Yamaha art. 90201-06081-00
от 935 ₽
19
Гайка Yamaha art. 95707-06300-00
от 473 ₽
20
Shock Absorber 2 art. 8HN-47481-00-00
По запросу
21
. .Label, Warning art. 4AA-22259-60-00
По запросу
22
Втулка амортизатора Yamaha art. 90381-14101-00
По запросу
23
Направляющая амортизатора Yamaha art. 90387-105G5-00
от 1 187 ₽
24
Bolt, Flange art. 95812-10045-00
По запросу
25
Bolt art. 90101-10738-00
По запросу
26
Гайка Yamaha art. 95602-10200-00
По запросу
27
Bracket, Arm Pivot art. 8ES-47349-01-00
По запросу
28
Bracket 2 art. 8FK-47416-01-00
По запросу
29
Втулка задней подвески Yamaha art. 90387-10024-00
По запросу
30
Bolt, Flange art. 95812-10045-00
По запросу
31
Гайка Yamaha art. 95602-10200-00
По запросу
32
Shock Absorber art. 8HN-47480-01-00
По запросу
33
. Bush, Bimetal Formed art. 90384-18190-00
По запросу
34
. ..Screw, Countersunk art. 98680-03008-00
По запросу
35
. .Knob (Comp) art. 5EA-22464-00-00
По запросу
36
. .Label, Warning art. 4AA-22259-60-00
По запросу
37
Втулка заднего амортизатора Yamaha art. 90387-10023-00
По запросу
38
Rod, Relay art. 8FK-47494-00-00
По запросу
39
Втулка рычага задней подвески Yamaha art. 90386-16001-00
По запросу
40
Направляющая заднего рычага Yamaha art. 90387-101A1-00
от 420 ₽
41
Washer, Plate art. 90201-10046-00
По запросу
42
Шайба Yamaha art. 90201-10043-00
По запросу
43
Болт Yamaha art. 90105-10185-00
По запросу
44
Bolt, Flange art. 95812-10040-00
По запросу
45
Гайка Yamaha art. 95602-10200-00
По запросу
46
Bracket, Arm Pivot art. 8HL-47349-00-00
По запросу
47
Втулка оси направляющей гусеницы Yamaha art. 90386-20001-00
По запросу
48
Shaft 5 art. 8HP-47487-00-00
По запросу
49
Шайба Yamaha art. 90201-10043-00
По запросу
50
Bolt, Flange art. 90105-10209-00
По запросу
51
Collar art. 90387-20032-00
По запросу
52
Arm, Pivot 2 art. 8HF-47332-00-00
По запросу
53
Stopper, Control 1 art. 8ES-4745D-00-00
По запросу
54
Втулка задней подвески Yamaha art. 90380-24001-00
По запросу
55
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
56
Rod, Control 1 art. 8HL-4745A-00-00
По запросу
57
Circlip art. 99009-24400-00
По запросу
58
Washer, Plate art. 90201-24015-00
По запросу
59
Шайба Yamaha art. 90202-25001-00
от 221 ₽
60
Stopper, Adjusting Nut art. 8ES-48142-00-00
По запросу
61
Bolt, Flange art. 95817-10055-00
По запросу
62
Гайка Yamaha art. 95602-10200-00
По запросу
63
Hook 2 art. 8ES-47447-00-00
По запросу
64
Circlip art. 99009-14400-00
По запросу
65
Shaft 2 art. 8ES-47475-01-00
По запросу
66
Protector art. 8HF-47445-00-00
По запросу
67
Spring, Rear 1 (K=1500Nmm/Deg) art. 8HN-47473-00-00
По запросу
68
Spring, Rear 1 AP art. 8HL-47473-00-00
По запросу
69
Spring, Rear 2 (K=1500Nmm/Deg) art. 8HN-47474-00-00
По запросу
70
Spring, Rear 2 AP art. 8HL-47474-00-00
По запросу
71
Втулка заднего рычага под пружину на маятник Yamaha art. 90381-28108-00
от 1 415 ₽
72
Направляющая пластина Yamaha art. 8ES-47467-00-00
По запросу
73
Втулка оси задней подвески Yamaha art. 8ES-47337-00-00
По запросу
74
Втулка тяги задней подвески Yamaha art. 90386-25001-00
По запросу
75
Палец задней подвески Yamaha art. 90387-26002-00
По запросу
76
Втулка задней подвески Yamaha art. 90387-26003-00
По запросу
77
Болт Yamaha art. 95817-10030-00
от 725 ₽
