модель 2011 года
- Модель APEX
- Код модели APEX SE (RX10PSAB)

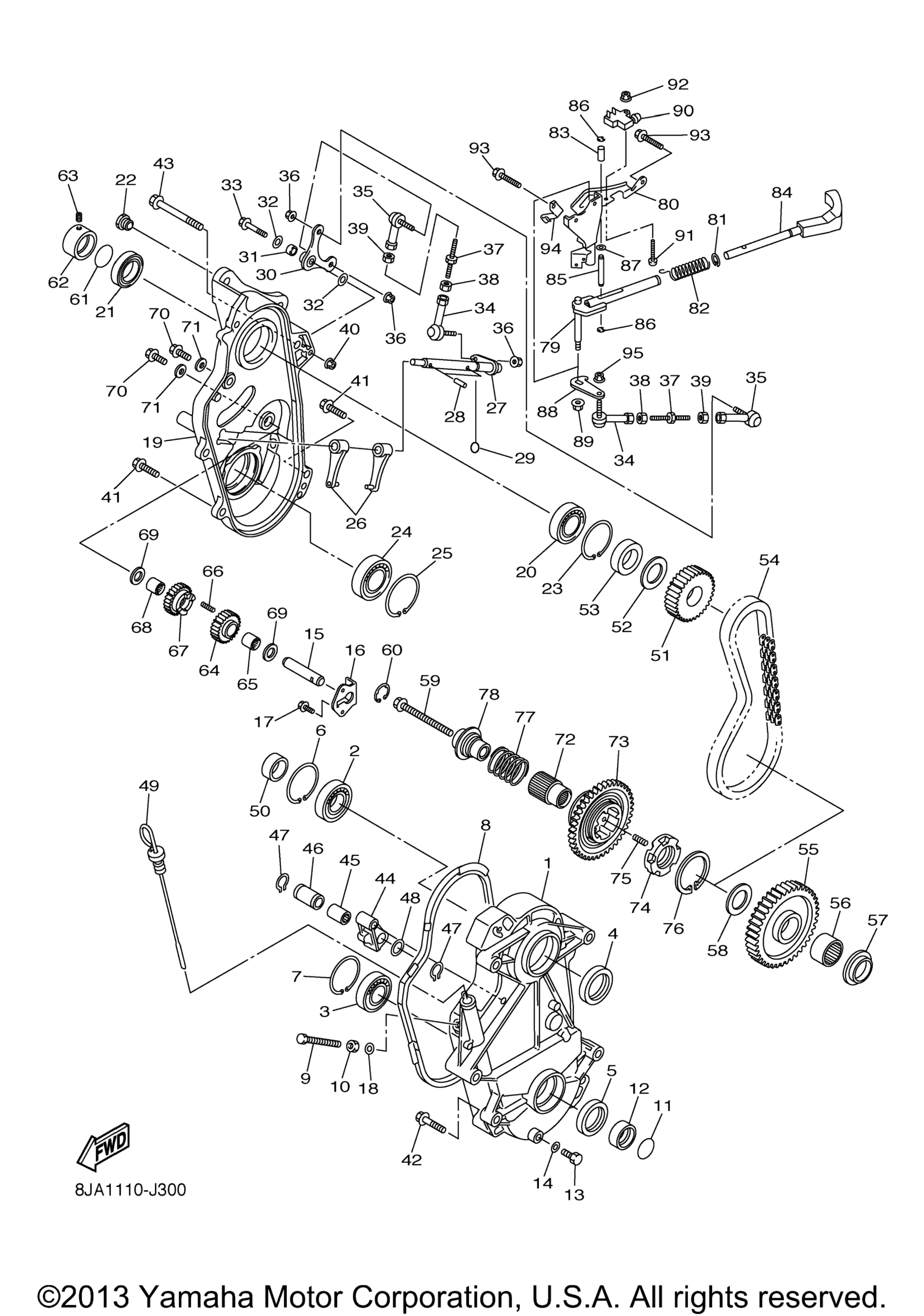

Схема track привод 2 для APEX SE (RX10PSAB)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8FP-47541-11-00
По запросу
2
Подшипник Yamaha art. 93306-20627-00
от 732 ₽
Аналог
6 671 ₽
Требуется 1 шт.
3
Подшипник КПП Yamaha art. 93306-205A9-00
от 410 ₽
4
Сальник Yamaha art. 93102-30012-00
от 2 405 ₽
5
Сальник КПП Yamaha art. 93102-35010-00
от 2 316 ₽
6
Circlip art. 99009-62500-00
По запросу
7
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
8
Прокладка крышки КПП Yamaha art. 8FP-47558-10-00
от 1 404 ₽
9
Bolt art. 90101-10357-00
По запросу
10
Гайка Yamaha art. 95380-10700-00
от 690 ₽
11
Кольцо уплотнительное Yamaha art. 93210-25071-00
от 2 316 ₽
12
Втулка Yamaha art. 90387-2508C-00
По запросу
13
Bolt art. 97017-08016-00
По запросу
14
Шайба-прокладка Yamaha art. 90210-08017-00
По запросу
15
Вал КПП Yamaha art. 8CW-1761A-00-00
По запросу
16
Пластина КПП Yamaha art. 8CW-47591-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
18
Washer, Plate art. 90201-106H5-00
По запросу
19
Cap, Housing art. 8HF-47543-10-00
По запросу
20
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
21
Сальник Yamaha art. 93102-35473-00
По запросу
22
Nut art. 90179-10679-00
По запросу
23
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
24
Подшипник КПП Yamaha art. 93306-00711-00
По запросу
25
Circlip art. 99009-62500-00
По запросу
26
Fork, Shift 1 art. 8GL-18511-01-00
По запросу
27
Shaft art. 8FR-18197-00-00
По запросу
28
Pin, Spring art. 91609-50022-00
По запросу
29
O-Ring art. 93210-12131-00
По запросу
30
Lever art. 8FR-18198-00-00
По запросу
31
Collar art. 90387-06197-00
По запросу
32
Washer, Plate art. 90201-06033-00
По запросу
33
Болт с фланцем art. 95817-06040-00
По запросу
34
Joint, Universal 2 art. J45-23845-00-00
По запросу
35
Joint 2 art. 88T-18157-00-00
По запросу
36
Nut, Self-Locking art. 95604-06200-00
По запросу
37
Rod, Shift art. 26H-18115-00-00
По запросу
38
Гайка Yamaha art. 95380-06600-00
от 630 ₽
39
Гайка Yamaha art. 90170-06228-00
По запросу
40
Nut, Self-Locking art. 95604-06200-00
По запросу
41
Bolt, Flange art. 95817-08035-00
По запросу
42
Bolt, Flange art. 95817-10045-00
По запросу
43
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
44
Holder art. 8ES-47613-00-00
По запросу
45
Bearing art. 93311-32685-00
По запросу
46
Collar art. 90387-22005-00
По запросу
47
Circlip art. 99009-26400-00
По запросу
48
Washer, Plate art. 90201-266P2-00
По запросу
49
Level, Oil art. 8FA-47546-01-00
По запросу
50
Втулка Yamaha art. 90387-30005-00
По запросу
51
Звезда ведущая 24 зуба Yamaha art. 8FA-17682-40-00
По запросу
52
Washer, Conical Spring art. 90208-26002-00
По запросу
53
Втулка КПП Yamaha art. 90387-26007-00
По запросу
54
Цепь КПП Yamaha art. 94890-09070-00
По запросу
55
Sprocket, Chain Driven (37T) art. 8FB-47587-70-00
По запросу
56
Подшипник КПП Yamaha art. 93317-33179-00
По запросу
57
Втулка Yamaha art. 90387-2008G-00
По запросу
58
Washer, Plate art. 90201-320S3-00
По запросу
59
Bolt, Flange art. 90105-10369-00
По запросу
60
Circlip art. 93420-26092-00
По запросу
61
Кольцо резиновое Yamaha art. 93210-25642-00
По запросу
62
Collar art. 90387-25018-00
По запросу
63
Болт Yamaha art. 90113-06006-00
По запросу
64
Шестерня Yamaha art. 8FB-17692-00-00
По запросу
65
Подшипник КПП Yamaha art. 93317-21578-00
По запросу
66
Spring, Compression art. 90501-06022-00
По запросу
67
Шестерня КПП Yamaha art. 8CW-W1714-00-00
По запросу
68
Подшипник КПП Yamaha art. 93317-21578-00
По запросу
69
Washer, Plate art. 90201-16245-00
По запросу
70
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
71
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
72
Journal 1 art. 8CW-47571-00-00
По запросу
73
Шестерня заднего хода Yamaha art. 8CW-17243-00-00
По запросу
74
Муфта КПП Yamaha art. 8CW-17492-00-00
По запросу
75
Spring, Compression art. 90501-066J5-00
По запросу
76
Circlip art. 93440-39175-00
По запросу
77
Spring, Compression art. 90501-260A0-00
По запросу
78
Collar art. 8GL-48566-10-00
По запросу
79
Arm, Shift art. 8ER-18112-01-00
По запросу
80
Guide, Plate Stopper art. 8JA-18161-00-00
По запросу
81
Circlip art. 99009-18400-00
По запросу
82
Spring, Compression art. 90501-130A0-00
По запросу
83
Collar art. 90387-06059-00
По запросу
84
Knob, Shift Lever art. 8FR-18174-01-00
По запросу
85
Pin art. 90249-06002-00
По запросу
86
Circlip art. 93410-06053-00
По запросу
87
Washer, Plate art. 90201-067F9-00
По запросу
88
Plate, Shift Arm art. 8JA-1811A-00-00
По запросу
89
Nut, Self-Locking art. 95604-06200-00
По запросу
90
Switch art. J51-82817-00-00
По запросу
91
Screw, Bind art. 98907-04020-00
По запросу
92
Nut, U art. 95617-04100-00
По запросу
93
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
94
Clamp art. 90462-08086-00
По запросу
95
Nut, Self-Locking art. 95604-06200-00
По запросу
