модель 2011 года
- Модель Bravo
- Код модели BRAVO 250 (BR250TA1)

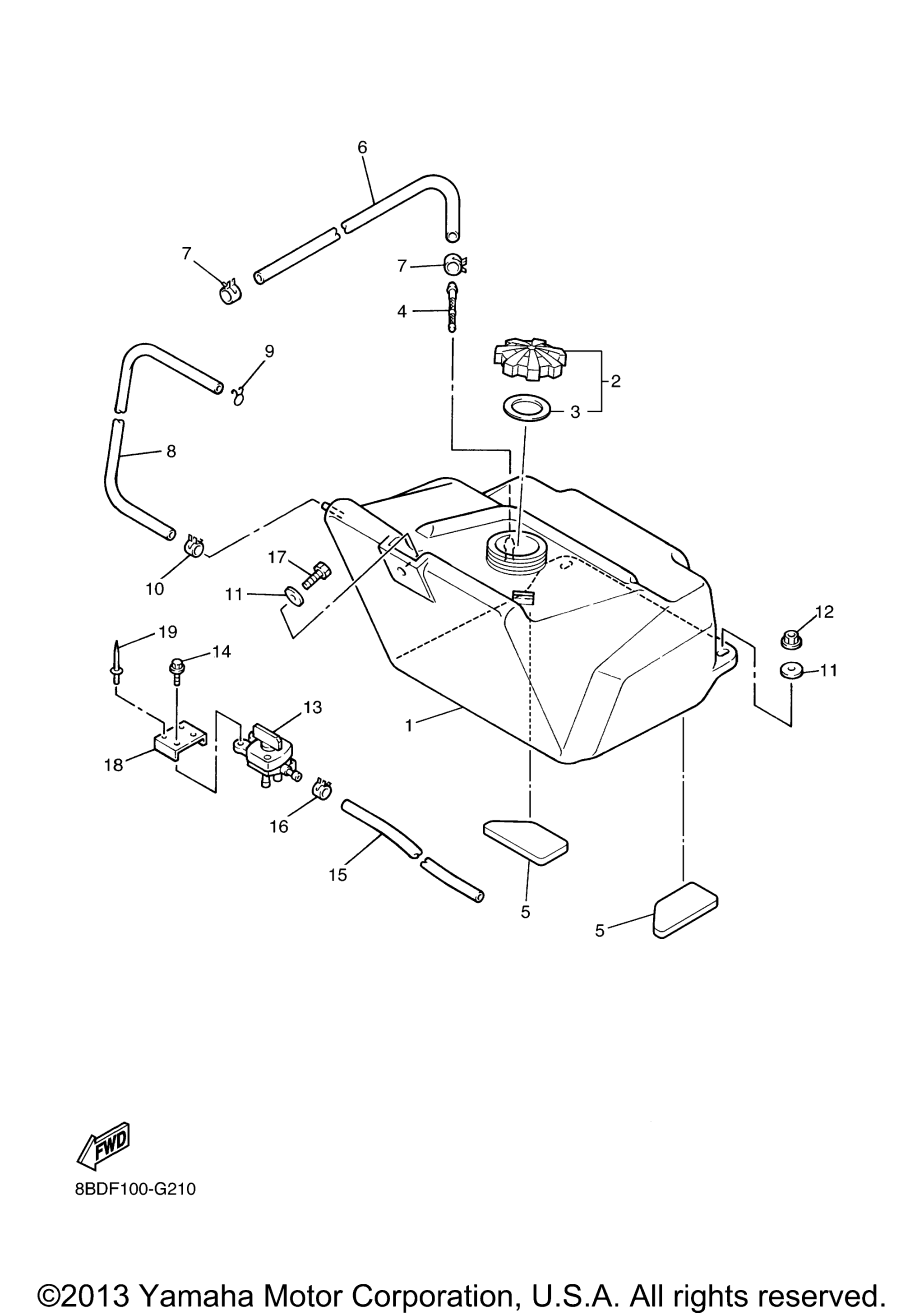

Схема топливной системы TANK 2 для BRAVO 250 (BR250TA1)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 8BD-24211-10-00
По запросу
2
Cap Assy art. 8BD-24610-10-00
По запросу
3
. .Gasket, Cap 1 art. 8BD-24641-10-00
По запросу
4
Net, Filter 1 art. 5BM-24514-00-00
По запросу
5
Protector, Fuel Tank art. 8BD-24141-00-00
По запросу
6
Pipe 2 art. 8BD-24312-00-00
По запросу
7
Clip art. 90467-11028-00
По запросу
8
Hose art. 90445-09032-00
По запросу
9
Clip art. 90467-08017-00
По запросу
10
Clip art. 90467-09026-00
По запросу
11
Washer, Plate art. 90201-08784-00
По запросу
12
Nut, Nylon art. 95717-08300-00
По запросу
13
Fuel Cock Assy 1 art. 8BD-24500-00-00
По запросу
14
Bolt, Flange art. 95817-06008-00
По запросу
15
Pipe 3 art. 8BD-24313-00-00
По запросу
16
Clip art. 90467-11028-00
По запросу
17
Bolt, Hexagon art. 97017-08020-00
По запросу
18
Bracket, Fuel Cock art. 8BD-24544-00-00
По запросу
19
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
