модель 2011 года
- Модель RS VECTOR GT
- Код модели RS VECTOR GT (RS90GTAS)

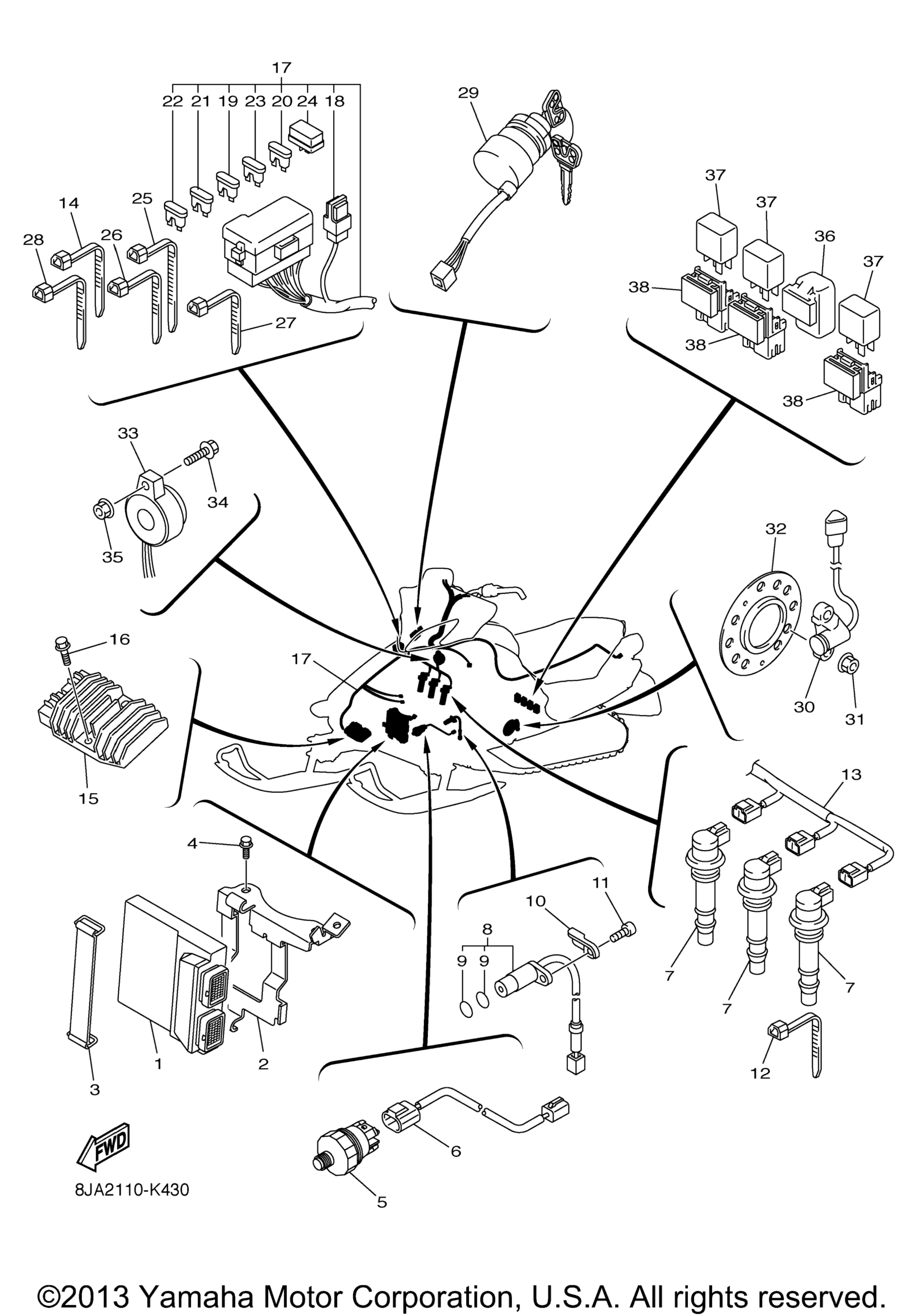

Схема электрооборудования 1 для RS VECTOR GT (RS90GTAS)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 8JA-8591A-00-00
По запросу
2
Bracket, Unit art. 8HF-85991-00-00
По запросу
3
Band, Battery art. 2T4-82131-00-00
По запросу
4
Bolt, Flange art. 95812-06010-00
от 578 ₽
5
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
6
Wire, Sub-Lead art. 8GL-82318-00-00
По запросу
7
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
8
Pick-Up Assy art. 8GL-81670-01-00
По запросу
9
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
10
Plate art. 5VY-15589-02-00
По запросу
11
Болт Yamaha art. 91317-06016-00
По запросу
12
Зажим art. 90464-15195-00
По запросу
13
Lead Wire Assy art. 8HF-81515-00-00
По запросу
14
Зажим art. 90464-15195-00
По запросу
15
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
16
.Bolt, Flange art. 90105-06184-00
По запросу
17
Wire Harness Assy art. 8JA-82590-10-00
По запросу
18
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
19
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
20
Предохранитель 15А art. 67F-82151-50-00
По запросу
21
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
22
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
23
Предохранитель 3А art. 67F-82151-30-00
По запросу
24
Диод Yamaha art. 4WA-81980-00-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Зажим art. 90464-15195-00
По запросу
27
Clamp art. 90464-13077-00
По запросу
28
Clamp art. 90464-14006-00
По запросу
29
Main Switch Assy art. 8HF-82510-00-00
от 2 965 ₽
30
Датчик скорости Yamaha art. 8GK-83755-12-00
По запросу
31
Nut, Nylon art. 95717-08300-00
По запросу
32
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
33
Buzzer art. 8GL-83383-00-00
По запросу
34
Screw, With Washer art. 90159-05035-00
По запросу
35
Nut, Flange art. 95702-05500-00
По запросу
36
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
37
Реле Yamaha art. 8HG-81951-10-00
По запросу
38
Держатель реле Yamaha art. 8HG-81952-00-00
от 473 ₽
