модель 2012 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTBB)

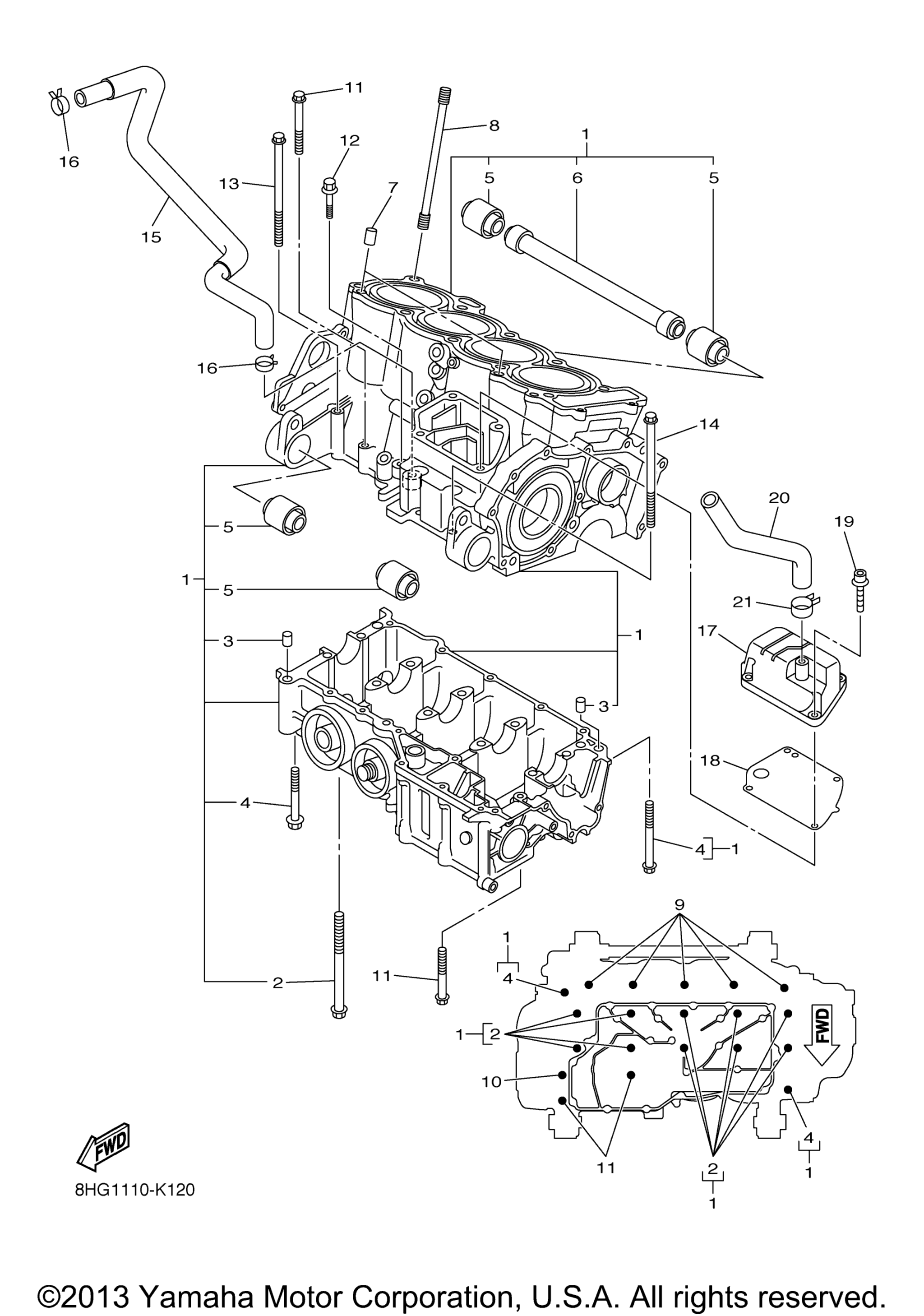

Схема картера для APEX XTX (RX10PXTBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 8FP-15100-08-00
По запросу
2
Болт Yamaha art. 90119-09004-00
По запросу
3
Палец Yamaha art. 99530-10114-00
По запросу
4
Болт Yamaha art. 90109-06100-00
от 935 ₽
5
. .Damper art. 8FA-2139X-00-00
от 1 855 ₽
6
. .Spacer art. 8FA-21459-00-00
По запросу
7
Палец Yamaha art. 99530-10114-00
По запросу
8
Bolt, Stud art. 90116-10619-00
По запросу
9
Болт Yamaha art. 95812-06055-00
от 263 ₽
10
Болт с фланцем art. 95817-06025-00
По запросу
11
Болс с фланцем Yamaha art. 95817-06045-00
По запросу
12
Болс с фланцем Yamaha art. 95817-06045-00
По запросу
13
Bolt, Flange art. 95812-06080-00
По запросу
14
Bolt, Flange art. 95812-06090-00
По запросу
15
Pipe, Breather 1 art. 8FP-11166-00-00
По запросу
16
Clip art. 90467-20050-00
По запросу
17
Cover art. 8FP-15413-00-00
По запросу
18
Gasket, Crankcase Cover 3 art. 8FP-15462-01-00
от 21 442 ₽
Аналог
Комплект прокладок с сальниками Sledex для Yamaha 1000LC
art. 09-711315
21 442 ₽
Требуется 1 шт.
19
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
20
Pipe, Breather 2 art. 8FP-11167-00-00
По запросу
21
Clip art. 90467-220A0-00
По запросу
