модель 2012 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTBL)

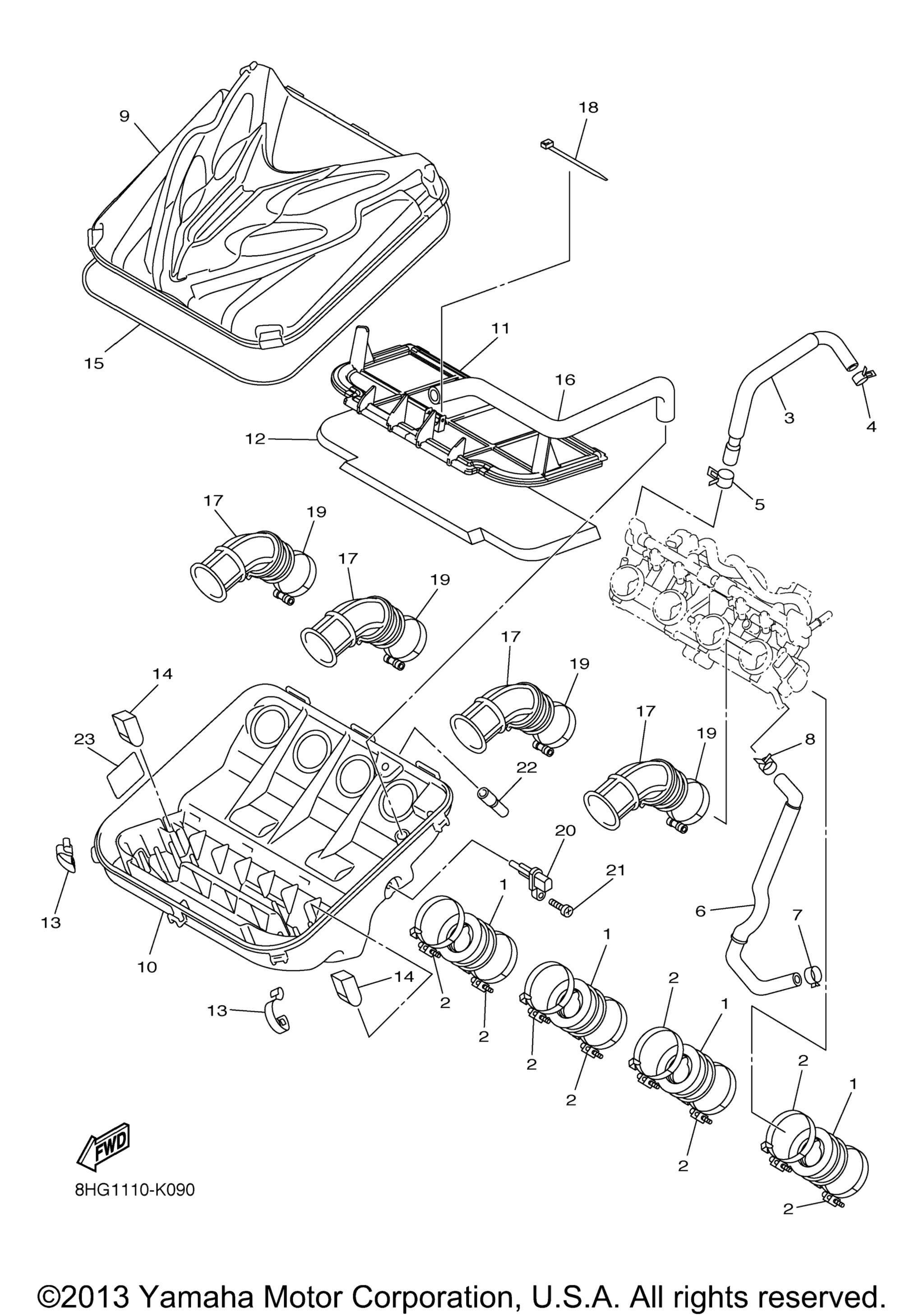

Схема впускной системы для APEX XTX (RX10PXTBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 8FP-13586-00-00
По запросу
2
Hose Clamp Assy art. 90450-62004-00
По запросу
3
Hose 1 art. 8HG-1243A-00-00
По запросу
4
Clip art. 90467-10135-00
По запросу
5
Clip art. 90467-120A5-00
По запросу
6
Hose 3 art. 8FP-12578-00-00
По запросу
7
Clip art. 90467-10135-00
По запросу
8
Clip art. 90467-120A5-00
По запросу
9
Крышка воздухозаборника Yamaha art. 8HG-14431-00-00
По запросу
10
Silencer, Intake 2 art. 8HG-14441-00-00
По запросу
11
Plate, Element art. 8FP-14472-00-00
По запросу
12
Element, Air Cleaner art. 8FP-14451-00-00
По запросу
13
Защелка Yamaha art. 8FA-14436-00-00
от 368 ₽
14
Damper 1 art. 8FP-14425-00-00
По запросу
15
Сальник Yamaha art. 8FP-14452-00-00
По запросу
16
Pipe art. 8FP-14419-00-00
По запросу
17
Joint, Air Cleaner 1 art. 8HG-14453-01-00
По запросу
18
Clamp art. 1UA-82591-00-00
По запросу
19
Hose Clamp Assy art. 90450-53007-00
По запросу
20
Датчик температуры воздуха Yamaha art. 8FP-85886-00-00
от 1 790 ₽
Аналог
1 790 ₽
Требуется 1 шт.
21
Screw, Tapping art. 97702-50520-00
По запросу
22
Hose 1 art. 8HG-13545-00-00
По запросу
23
Label, Caution art. 8FA-2389C-E0-00
По запросу
