модель 2012 года
- Модель APEX
- Код модели APEX (RX10PBL)

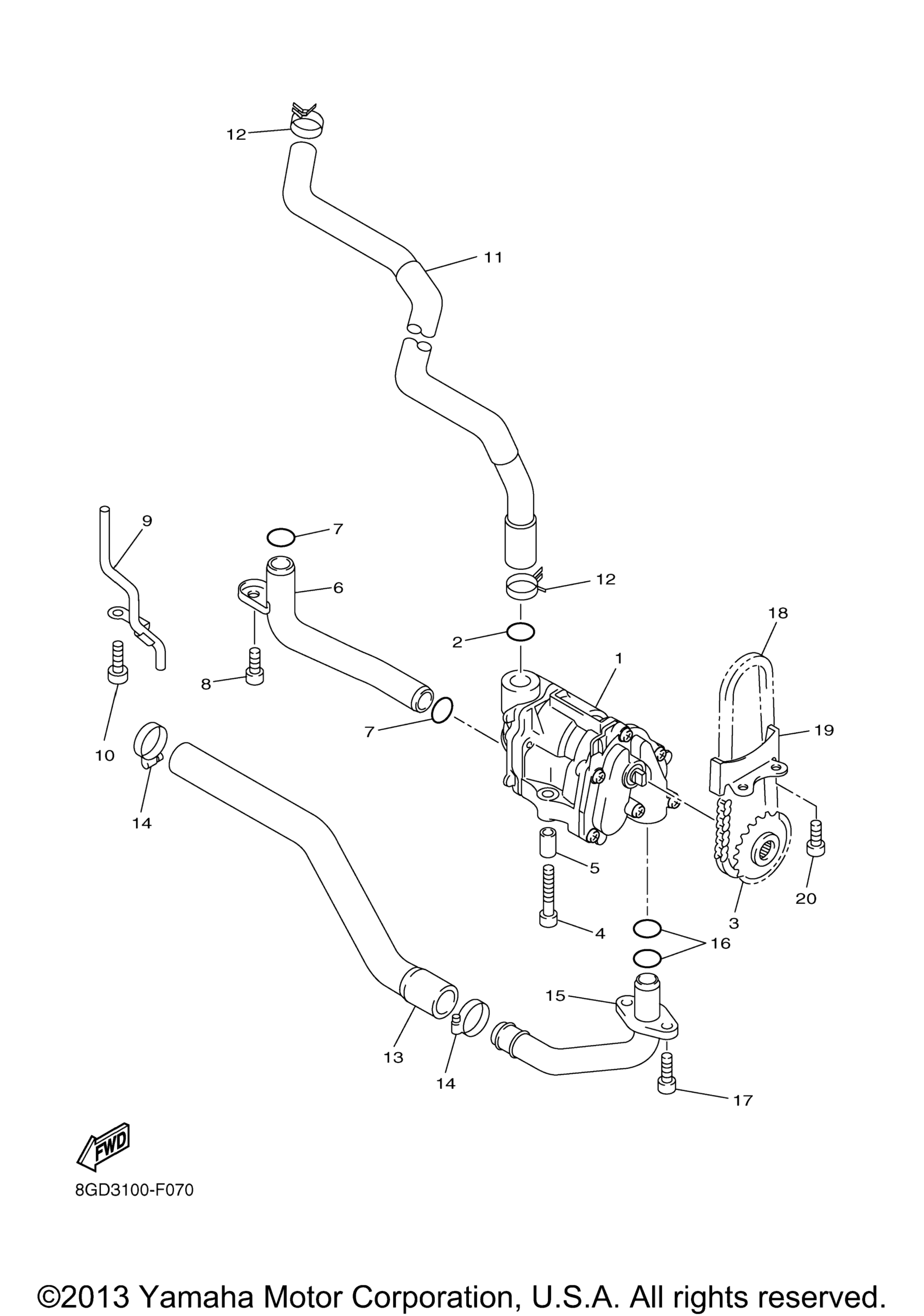

Схема масляного насоса для APEX (RX10PBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 8FA-13300-10-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-18322-00
По запросу
3
Sprocket, Driven art. 8FA-13355-00-00
По запросу
4
Bolt art. 91312-06035-00
По запросу
5
Палец Yamaha art. 99530-08012-00
от 882 ₽
6
Pipe, Oil 1 art. 8FA-13416-00-00
По запросу
7
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
8
Болт Yamaha art. 91317-06012-00
По запросу
9
Pipe, Delivery 1 art. 8FP-13161-00-00
По запросу
10
Болт Yamaha art. 91317-06012-00
По запросу
11
Hose, Oil 1 art. 8FP-13464-00-00
По запросу
12
Clip art. 90467-22097-00
По запросу
13
Hose, Oil 2 art. 8FA-13465-00-00
По запросу
14
Hose Clamp Assy art. 90450-28001-00
По запросу
15
Connector, Suction Pipe 2 art. 8FA-1311A-00-00
По запросу
16
Уплотнительное кольцо Yamaha art. 93210-16629-00
По запросу
17
Bolt art. 91312-06014-00
По запросу
18
Chain art. 94580-31058-00
По запросу
19
Holder art. 8FA-13898-00-00
По запросу
20
Болт Yamaha art. 91317-06012-00
По запросу
