модель 2012 года
- Модель FX NYTRO RTX
- Код модели FX NYTRO RTX (FX10RTRSBL)

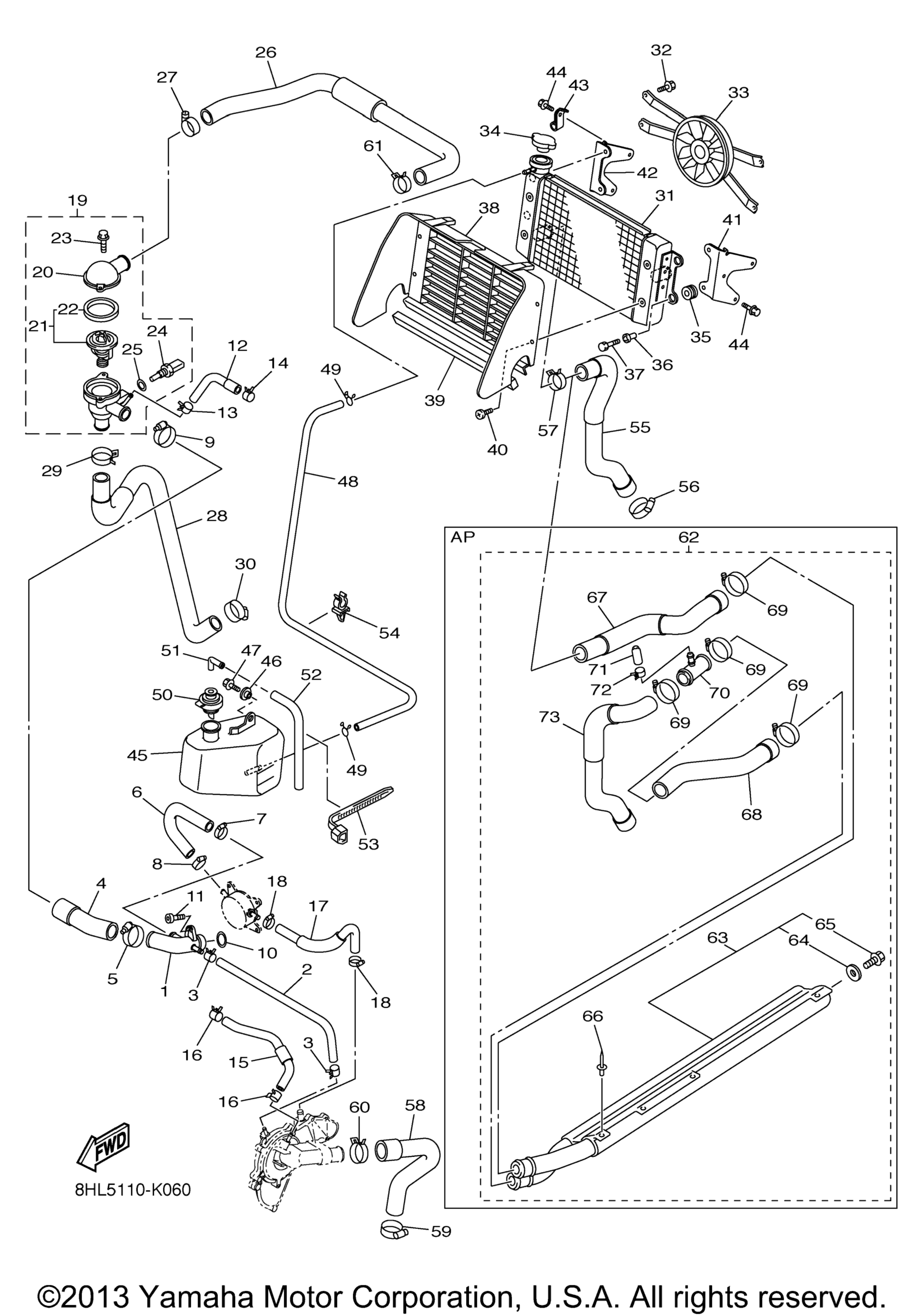

Схема шланга радиатора для FX NYTRO RTX (FX10RTRSBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8GL-12482-00-00
По запросу
2
Pipe 5 art. 8GL-12485-00-00
По запросу
3
Clip art. 90467-110A2-00
По запросу
4
Hose 2 art. 8GL-1243E-00-00
По запросу
5
.Hose Clamp Assy art. 90450-35001-00
По запросу
6
Hose 6 art. 8GL-12589-00-00
По запросу
7
Hose Clamp Assy art. 90450-18M09-00
По запросу
8
Hose Clamp Assy art. 90450-18M09-00
По запросу
9
.Hose Clamp Assy art. 90450-35001-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
11
Болт Yamaha art. 91312-06016-00
от 788 ₽
12
Hose 2 art. 8GL-12577-00-00
По запросу
13
Clip art. 90467-110A2-00
По запросу
14
Clip art. 90467-120A5-00
По запросу
15
Hose 3 art. 8GL-12578-00-00
По запросу
16
Clip art. 90467-110A2-00
По запросу
17
Hose 5 art. 8ES-12588-00-00
По запросу
18
Hose Clamp Assy art. 90450-18M09-00
По запросу
19
Joint Assy art. 8GL-12580-00-00
По запросу
20
. .Cover, Thermostat art. 8FP-12413-00-00
По запросу
21
. .Thermostat Assy art. 8FP-12410-00-00
По запросу
22
. . ..Seal, Thermostat art. 8FP-12412-00-00
По запросу
23
Болт Yamaha art. 95022-06020-00
По запросу
24
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
25
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
26
Hose, 4 art. 8GL-1244G-01-00
По запросу
27
Hose Clamp Assy art. 90450-38040-00
По запросу
28
Pipe 8 art. 8GL-1248A-00-00
По запросу
29
.Hose Clamp Assy art. 90450-35001-00
По запросу
30
.Clip art. 90467-28046-00
По запросу
31
Radiator Comp art. 8GL-12461-00-00
По запросу
32
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
33
Blower Assy art. 8GL-12405-00-00
По запросу
34
Cap, Radiator art. 5SL-12462-00-00
По запросу
35
Grommet art. 90480-15363-00
По запросу
36
Collar art. 90387-07391-00
По запросу
37
Bolt, Hexagon art. 97017-06025-00
По запросу
38
Duct art. 8GL-12661-00-00
По запросу
39
Damper, Radiator art. 8GL-12465-00-00
По запросу
40
Screw art. 90149-06165-00
По запросу
41
Stay, Radiator art. 8GL-12464-01-00
По запросу
42
Stay, Radiator art. 8GL-12464-11-00
По запросу
43
Holder, Brake Hose art. 8GL-25886-00-00
По запросу
44
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
45
Tank, Recovery art. 8GL-21871-00-00
По запросу
46
Collar art. 90387-06071-00
По запросу
47
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
48
Hose (L870) art. 90445-090F6-00
По запросу
49
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
50
Cap art. 8GL-21875-00-00
По запросу
51
Elbow art. 26H-21828-00-00
По запросу
52
Hose (L180) art. 90445-094K7-00
По запросу
53
Зажим art. 90464-15195-00
По запросу
54
Clamp art. 90464-09008-00
По запросу
55
Hose 5 art. 8GL-1244H-00-00
По запросу
56
.Hose Clamp Assy art. 90450-35001-00
По запросу
57
.Clip art. 90467-28046-00
По запросу
58
Hose 6 art. 8GL-1244J-00-00
По запросу
59
.Hose Clamp Assy art. 90450-35001-00
По запросу
60
Clip art. 90467-310A0-00
По запросу
61
.Clip art. 90467-28046-00
По запросу
62
Heat Exchanger Kit AP art. 8HA-124A0-00-00
По запросу
63
. Heat Exchanger Assy 4 AP art. 8HA-1241A-00-00
По запросу
64
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
65
. . Bolt, Hexagon AP art. 97017-06010-00
По запросу
66
. Rivet, Blind (4.7X16.4 Yellow AP art. 90267-47195-00
По запросу
67
. Hose 5 AP art. 8HA-1244H-00-00
По запросу
68
. Hose 7 AP art. 8HA-12551-00-00
По запросу
69
. .Hose Clamp Assy AP art. 90450-35001-00
По запросу
70
. Pipe 1 AP art. 8HA-12481-00-00
По запросу
71
. Plug, Blind AP art. 16G-13569-00-00
По запросу
72
. Clip AP art. 90467-11028-00
По запросу
73
. Hose 8 AP art. 8HA-12552-00-00
По запросу
