модель 2012 года
- Модель PHAZER MTX
- Код модели PHAZER MTX (PZ50MTBW)

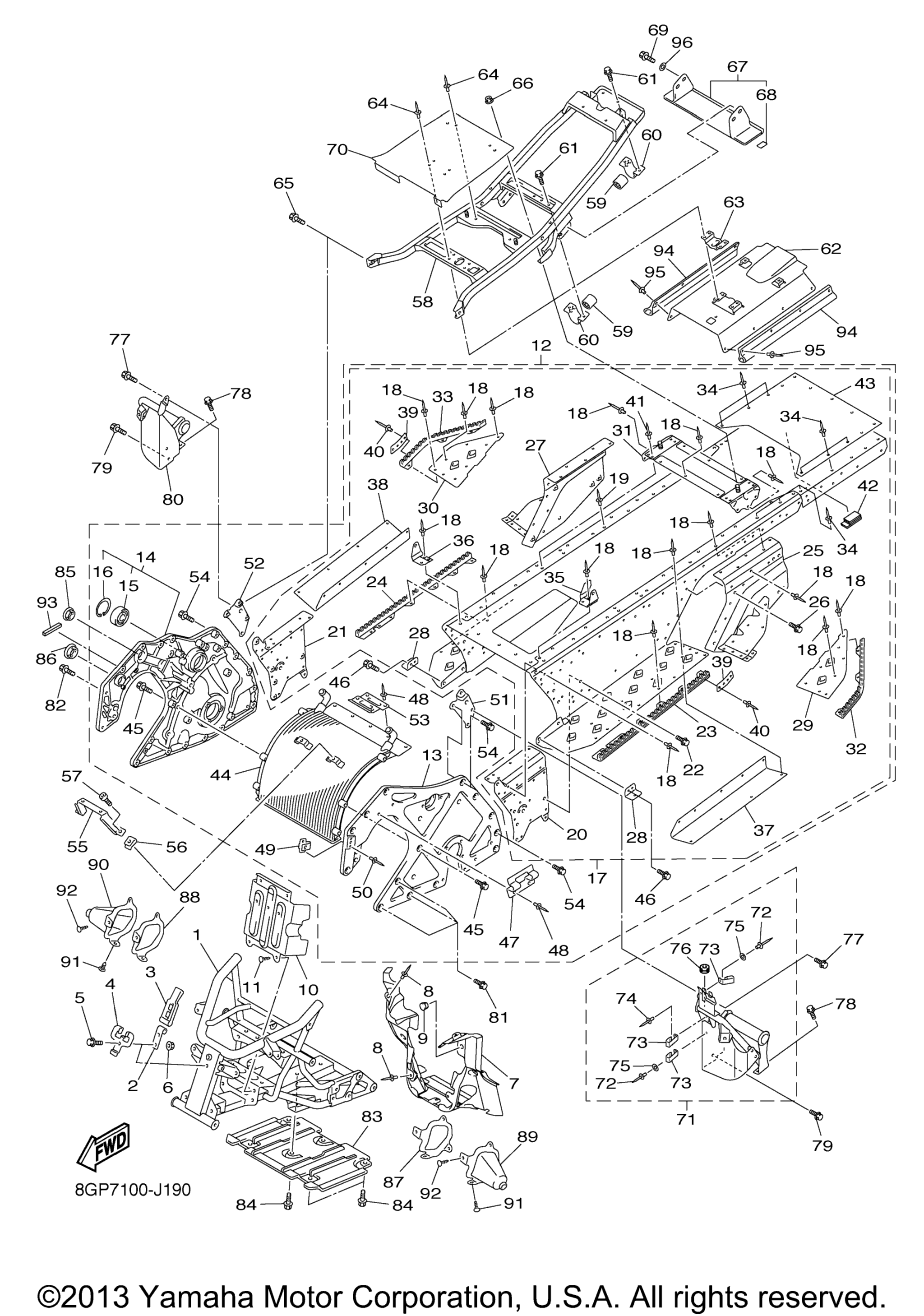

Схема рамы для PHAZER MTX (PZ50MTBW)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8GK-21940-01-00
По запросу
2
Bracket 3 art. 8GC-2175V-00-00
По запросу
3
Band art. 59V-21646-00-00
По запросу
4
Bracket 4 art. 8GC-2175W-00-00
По запросу
5
Bolt, Button Head art. 92017-05040-00
По запросу
6
Nut, Flange art. 95702-05500-00
По запросу
7
Panel, Sub Frame 1 art. 8GC-21912-01-00
По запросу
8
Rivet, Blind (4.8X19 Black) art. 90267-48086-00
По запросу
9
Plug art. 90338-12192-00
По запросу
10
Protector, Frame A art. 8GC-2195A-10-00
По запросу
11
Rivet art. 90269-05003-00
По запросу
12
Rear Frame Comp art. 8GP-21950-40-00
По запросу
13
. . .Reinf., Panell Frame 1 art. 8GC-21991-00-00
По запросу
14
. . Housing, Reinf Sub-Assy (R art. 8GK-21930-20-00
По запросу
15
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
16
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
17
. .Rear Frame Comp art. 8GP-21950-49-00
По запросу
18
. . Rivet, Blind (4.7X16.4 Yell QTY:144 art. 90267-47195-00
По запросу
19
. . Rivet, Blind (4.8X12.1 Yell art. 90267-48023-00
По запросу
20
. . ..Bracket, Main Track 1 art. 8GK-21943-00-00
По запросу
21
. . ..Bracket, Main Track 2 art. 8GK-21953-00-00
По запросу
22
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
23
. . ..Reinforcement, Footrest 1 art. 8GC-21926-01-00
По запросу
24
. . ..Reinforcement, Footrest 2 art. 8GC-21936-01-00
По запросу
25
. . . . Bracket, Rear Track Sus art. 8GK-21944-00-00
По запросу
26
. . Bolt, Flange art. 95822-08014-00
По запросу
27
. . . . Bracket, Rear Track Sus art. 8GK-21954-00-00
По запросу
28
. . .Patch 7 art. 8GC-21967-00-00
По запросу
29
. . ..Bracket, Footrest 1 art. 8GC-27452-00-00
По запросу
30
. . ..Bracket, Footrest 2 art. 8GC-27462-00-00
По запросу
31
. . ..Bracket, Seat 1 art. 8GK-21341-00-00
По запросу
32
. . Reinforcement, Rear Footres art. 8GC-21927-01-00
По запросу
33
. . Reinforcement, Rear Footres art. 8GC-21937-01-00
По запросу
34
. . Rivet, Blind (4.7X16.4 Yell art. 90267-47195-00
По запросу
35
. . ..Bracket art. 8GC-21238-00-00
По запросу
36
. . ..Bracket 2 art. 8GC-21239-00-00
По запросу
37
. . ..Patch 1 art. 8GC-21961-00-00
По запросу
38
. . ..Patch 2 art. 8GC-21962-00-00
По запросу
39
. . ..Patch 8 art. 8GC-21988-00-00
По запросу
40
. . Rivet, Blind (4.8X12 Yellow art. 90267-48010-00
По запросу
41
. . . Rivet, Blind (4.7X19.5 Si art. 90267-47197-00
По запросу
42
. . ..Tape, 2 art. 8GP-21567-00-00
По запросу
43
. . ..Panel, Sub-Frame 7 art. 8GP-21918-00-00
По запросу
44
. .Heat Exchanger Assy art. 8GC-12440-00-00
По запросу
45
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
46
. .Bolt art. 90105-06109-00
По запросу
47
. .Hook art. 8GC-21973-00-00
По запросу
48
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
49
. .Plate, Spring art. 2TK-2177L-00-00
По запросу
50
. .Rivet, Blind (3.2X13.8) art. 90267-32192-00
По запросу
51
. .Patch 3 art. 8GC-21963-00-00
По запросу
52
. .Patch 4 art. 8GC-21964-00-00
По запросу
53
. .Stay 2 art. 8GC-2164G-00-00
По запросу
54
. Bolt, Flange art. 95022-08020-00
По запросу
55
Stay 1 art. 8GC-2164F-00-00
По запросу
56
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
57
Болт Yamaha art. 91317-06012-00
По запросу
58
Seat Rail Comp art. 8GK-21160-00-00
По запросу
59
.Damper, Muffler art. 8GC-14747-00-00
По запросу
60
.Bracket, Damper art. 8GC-21121-00-00
По запросу
61
Bolt, Flange art. 95812-06010-00
от 578 ₽
62
Shield, Heat art. 8GC-2199H-10-00
По запросу
63
..Bracket, Silencer 1 art. 8GC-1467H-00-00
По запросу
64
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
65
.Bolt, Flange art. 95817-10016-00
По запросу
66
Гайка Yamaha art. 90185-08169-00
По запросу
67
Seat Bracket Assy art. 8GC-24708-01-00
По запросу
68
. Pad 1 art. 8GC-77151-00-00
По запросу
69
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
70
Panel, Sub Frame 6 art. 8GC-21917-00-00
По запросу
71
Footrest Comp. 1 art. 8GJ-21960-00-00
По запросу
72
. Rivet, Blind (4.8X12 Yellow) art. 90267-48010-00
По запросу
73
. .Clamp art. 90465-08277-00
По запросу
74
. Rivet, Blind (4.8X15.2 Silver art. 90267-48083-00
По запросу
75
. .Washer, Plate art. 90201-043H7-00
По запросу
76
. .Grommet art. 90480-13163-00
По запросу
77
Bolt, Flange art. 95814-08016-00
По запросу
78
Болт Yamaha art. 95022-06012-00
По запросу
79
Bolt, Flange art. 95812-06014-00
По запросу
80
Footrest Comp. 2 art. 8GJ-21970-00-00
По запросу
81
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
82
Болт с фланцем art. 95817-08016-00
По запросу
83
Protector art. 8GC-2193A-00-00
По запросу
84
Bolt art. 90109-06285-00
По запросу
85
Grommet art. 90480-27001-00
По запросу
86
Grommet art. 90480-40003-00
По запросу
87
Plate, Steering Bracket 1 art. 8GC-2195E-00-00
По запросу
88
Plate, Steering Bracket 2 art. 8GC-2195F-00-00
По запросу
89
Пыльник Yamaha art. 8GC-2198F-00-00
По запросу
90
Cover 3 art. 8GC-2198J-00-00
По запросу
91
Rivet art. 90269-05003-00
По запросу
92
Rivet art. 90269-05002-00
По запросу
93
Damper 1 art. 8GL-77319-00-00
По запросу
94
Damper art. 8GC-21852-00-00
По запросу
95
Rivet, Blind (5X23.6) art. 90267-48024-00
По запросу
96
Washer, Plate art. 90201-08079-00
По запросу
