модель 2012 года
- Модель PHAZER RTX
- Код модели PHAZER RTX (PZ50RTBW)

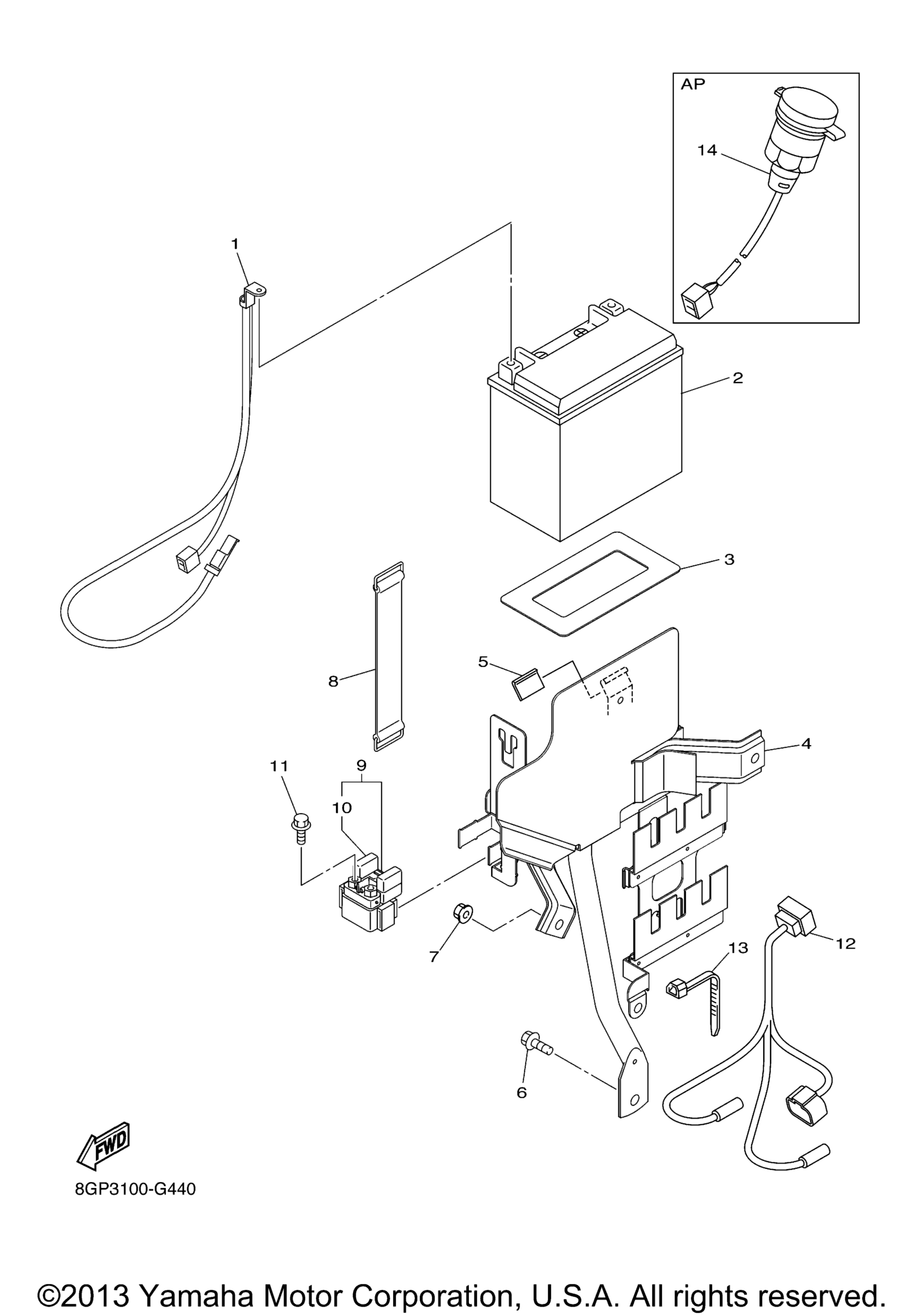

Схема электрооборудования 2 для PHAZER RTX (PZ50RTBW)
Схема
Детали
Номер
Наименование детали
Цена
1
Wire, Minus Lead art. 8GC-82116-00-00
По запросу
2
Battery Assy (Yuasa Ytx14-Bs) art. YTX-14BS0-00-00
По запросу
3
Seat, Battery art. 5LP-82122-00-00
По запросу
4
Bracket, Battery art. 8GK-2199G-01-00
По запросу
5
Pad 1 art. 8GC-77151-00-00
По запросу
6
Bolt, Flange art. 95814-08016-00
По запросу
7
Nut, Flange art. 95702-08500-00
от 116 ₽
8
Ремень крепления АКБ Yamaha art. 8DM-82131-10-00
По запросу
9
Starter Relay Assy art. 8GL-81940-00-00
от 1 552 ₽
10
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
11
Болт Yamaha art. 95022-06008-00
от 168 ₽
12
Wire, Sub Lead art. 8GK-82509-01-00
По запросу
13
Clamp art. 90464-13077-00
По запросу
14
Terminal Comp AP art. 8FP-8254B-00-00
По запросу
