модель 2012 года
- Модель RS VECTOR
- Код модели VECTOR (RS90PBB)

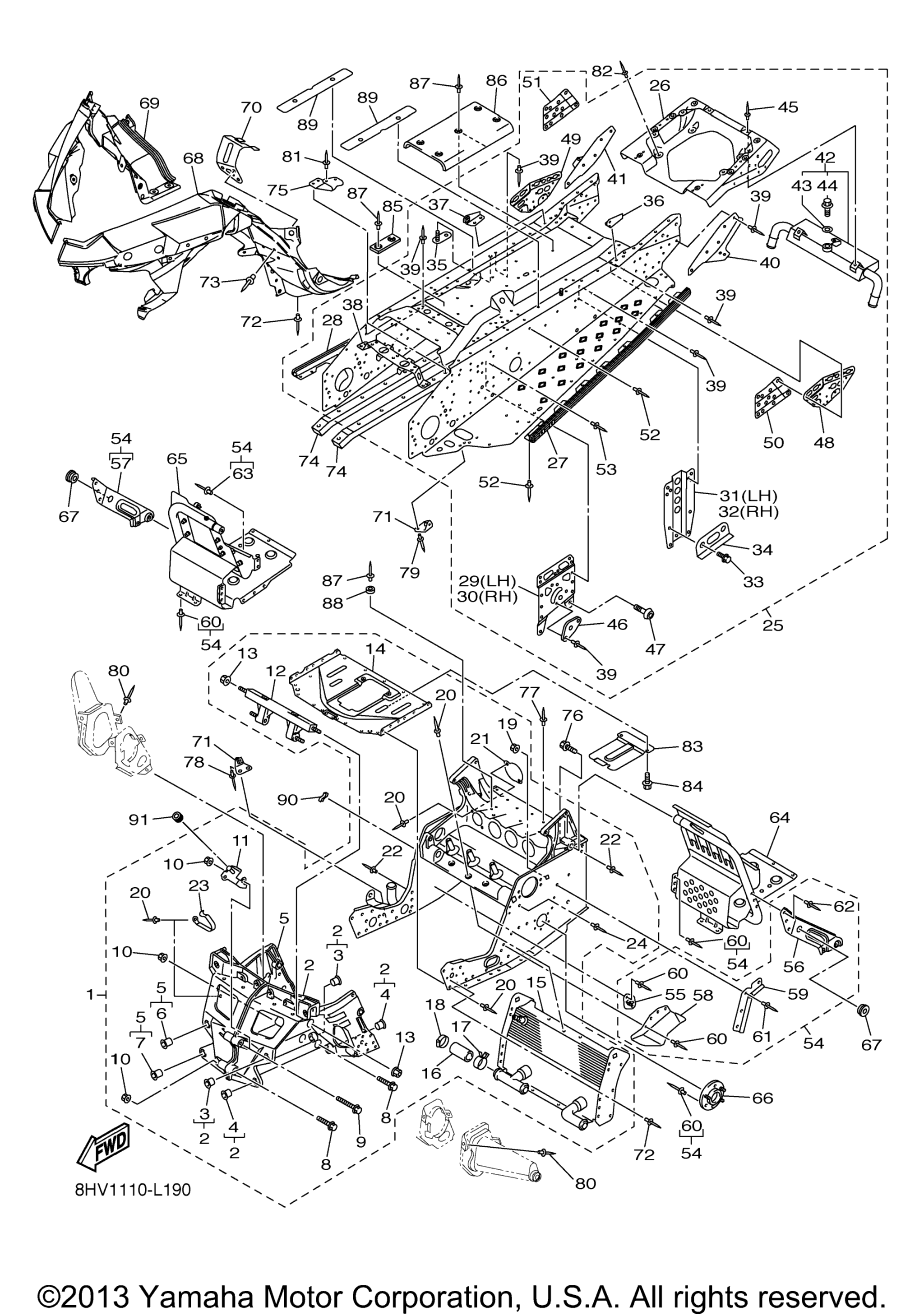

Схема рамы для VECTOR (RS90PBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8HV-21940-00-00
По запросу
2
. .Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
.Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. .Bracket 2 art. 8HG-2836E-00-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. .Protector art. 8FR-2193A-01-00
По запросу
15
. .Heat Exchanger Assy art. 8JA-12440-00-00
По запросу
16
. .Hose 7 art. 8FA-12551-00-00
По запросу
17
. .Clip art. 90467-28046-00
По запросу
18
. .Hose Clamp Assy art. 90450-35001-00
По запросу
19
Гайка Yamaha art. 90185-08169-00
По запросу
20
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
21
. .Plate, Cover art. 8ES-2131D-00-00
По запросу
22
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
23
. .Clamp art. 90462-08083-00
По запросу
24
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
25
Rear Frame Comp art. 8HV-21950-00-00
По запросу
26
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
27
. .Reinforcement, Footrest 1 art. 8FG-21926-00-00
По запросу
28
. .Reinforcement, Footrest 2 art. 8FG-21936-00-00
По запросу
29
. .Bracket, Main Track 1 art. 8FU-21943-00-00
По запросу
30
. .Bracket, Main Track 2 art. 8FU-21953-00-00
По запросу
31
. . Bracket, Rear Track Suspens art. 8FP-21944-00-00
По запросу
32
. . Bracket, Rear Track Suspens art. 8FP-21954-00-00
По запросу
33
. .Bolt, Flange art. 95814-10020-00
По запросу
34
. Patch 8 art. 8FU-21988-01-00
По запросу
35
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
36
. .Bracket 1 art. 8FA-2194X-00-00
По запросу
37
. .Bracket 2 art. 8FA-2195X-00-00
По запросу
38
. .Protector, Muffler art. 8ES-2194H-00-00
По запросу
39
. Rivet, Blind (4.7X16.4 Yellow QTY:106 art. 90267-47195-00
По запросу
40
. .Patch 3 art. 8FU-21963-00-00
По запросу
41
. .Patch 4 art. 8FU-21964-00-00
По запросу
42
. .Heat Exchanger Assy 4 art. 8ET-1241A-02-00
По запросу
43
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
44
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
45
. Rivet, Blind (4.8X12.6 Silver art. 90267-48095-00
По запросу
46
. .Bracket, Main Track 3 art. 8FU-21919-00-00
По запросу
47
. .Bolt, Button Head art. 92014-10020-00
По запросу
48
. . .Reinf., Sub Frame 1 art. 8FP-21928-00-00
По запросу
49
. . .Reinf., Sub Frame 2 art. 8FP-21938-00-00
По запросу
50
. .Reinforcement, Frame Rear 3 art. 8FJ-21924-00-00
По запросу
51
. .Reinforcement, Frame Rear 4 art. 8FJ-21934-00-00
По запросу
52
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
53
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
54
Frame Connection Kit art. 8JA-W2195-00-00
По запросу
55
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
56
. .Bracket, 5 art. 8JA-2196M-00-00
По запросу
57
. .Bracket, 6 art. 8JA-2197M-00-00
По запросу
58
. .Cover 2 art. 8FP-2198G-01-00
По запросу
59
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
60
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
61
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
62
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
63
. .Rivet, Blind (4.7X16.4 Black art. 90267-47186-00
По запросу
64
Footrest Comp. 1 art. 8JA-21960-00-00
По запросу
65
Footrest Comp. 2 art. 8HG-21970-00-00
По запросу
66
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
67
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
68
Frame Under 1 art. 8GM-2196A-01-00
По запросу
69
Frame, Under 2 art. 8FP-2196E-02-00
По запросу
70
Bracket, Guard Fitting art. 8FP-21972-00-00
По запросу
71
Bracket 3 art. 8FA-2196F-00-00
По запросу
72
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
73
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
74
Protector, Frame art. 8FA-21978-01-00
По запросу
75
Bracket 7 art. 8FU-2197N-00-00
По запросу
76
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
77
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
78
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
79
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
80
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
81
Rivet, Blind (4.8X12.1 Yellow) art. 90267-48023-00
По запросу
82
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
83
Protector, Frame Fr art. 8FR-2197E-00-00
По запросу
84
Болт Yamaha art. 92012-06012-00
По запросу
85
Spacer art. 8FA-21998-00-00
По запросу
86
Shield, Heat art. 8FG-23892-00-00
По запросу
87
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
88
Stopper art. 8HG-24768-00-00
По запросу
89
Damper 1 art. 8HG-2214F-00-00
По запросу
90
Наклейка art. 8FA-7717H-00-00
По запросу
91
Grommet art. 90480-12053-00
По запросу
