модель 2012 года
- Модель RS VECTOR
- Код модели VECTOR (RS90PBR)

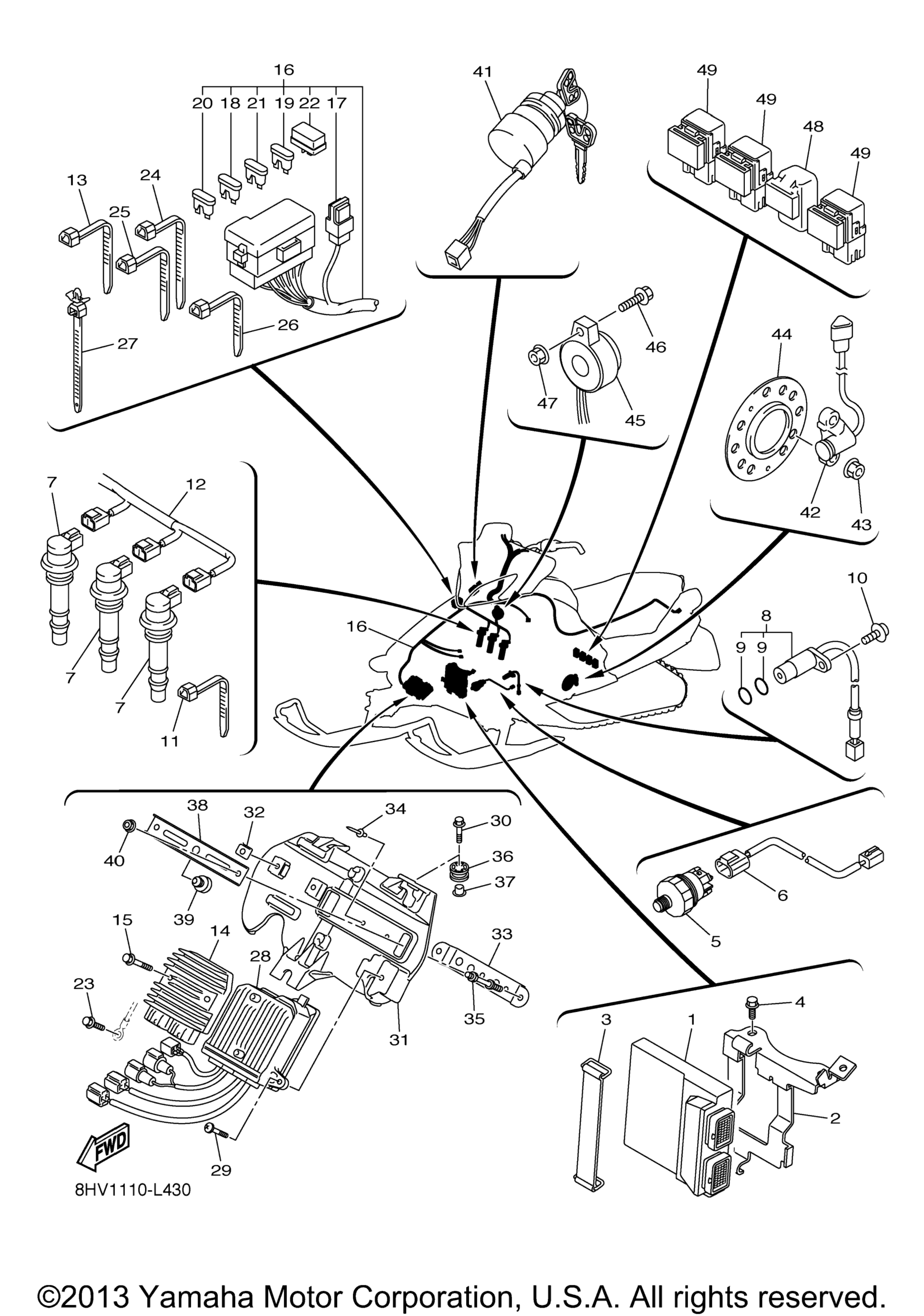

Схема электрооборудования 1 для VECTOR (RS90PBR)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 8HV-8591A-00-00
По запросу
2
Bracket, Unit art. 8HF-85991-00-00
По запросу
3
Band, Battery art. 2T4-82131-00-00
По запросу
4
Bolt, Flange art. 95812-06010-00
от 578 ₽
5
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
6
Wire, Sub-Lead art. 8GL-82318-00-00
По запросу
7
Катушка зажигания Yamaha art. 8ES-82310-00-00
от 7 338 ₽
8
Pick-Up Assy art. 8GL-81670-01-00
По запросу
9
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
11
Зажим art. 90464-15195-00
По запросу
12
Lead Wire Assy art. 8HV-81515-00-00
По запросу
13
Зажим art. 90464-15195-00
По запросу
14
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
15
Bolt, Flange art. 95811-06025-00
По запросу
16
Wire Harness Assy art. 8HV-82590-00-00
По запросу
17
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
18
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
19
Предохранитель 15А art. 67F-82151-50-00
По запросу
20
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
21
Предохранитель 3А art. 67F-82151-30-00
По запросу
22
Диод Yamaha art. 4WA-81980-00-00
По запросу
23
Болт с фланцем art. 95817-06012-00
По запросу
24
Зажим art. 90464-15195-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Clamp art. 90464-13077-00
По запросу
27
Хомут с фиксатором art. 90464-10112-00
По запросу
28
Power Steering Control Unit Ass art. 8HG-859A0-00-00
По запросу
29
Винт Yamaha art. 98980-06020-00
от 882 ₽
30
Bolt, With Washer art. 90119-06105-00
По запросу
31
Brkt., Control Unit art. 8HG-2830X-00-00
По запросу
32
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
33
Bracket 1 art. 8HG-2836A-00-00
По запросу
34
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
35
Screw, Fitting art. 8HG-82133-00-00
По запросу
36
Grommet art. 90480-12023-00
По запросу
37
Collar art. 90387-06203-00
По запросу
38
Bracket art. 8HG-81948-00-00
По запросу
39
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
40
Гайка Yamaha art. 95702-06500-00
По запросу
41
Замок зажигания Yamaha art. 8HV-82510-00-00
По запросу
42
Sensor, Speed art. 8HG-83755-00-00
По запросу
43
Nut, Nylon art. 95717-08300-00
По запросу
44
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
45
Buzzer art. 8GL-83383-00-00
По запросу
46
Screw, With Washer art. 90159-05035-00
По запросу
47
Nut, Flange art. 95702-05500-00
По запросу
48
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
49
Реле Yamaha art. 8HG-81951-10-00
По запросу
