модель 2012 года
- Модель RS VENTURE
- Код модели RS VENTURE (RST90BS)

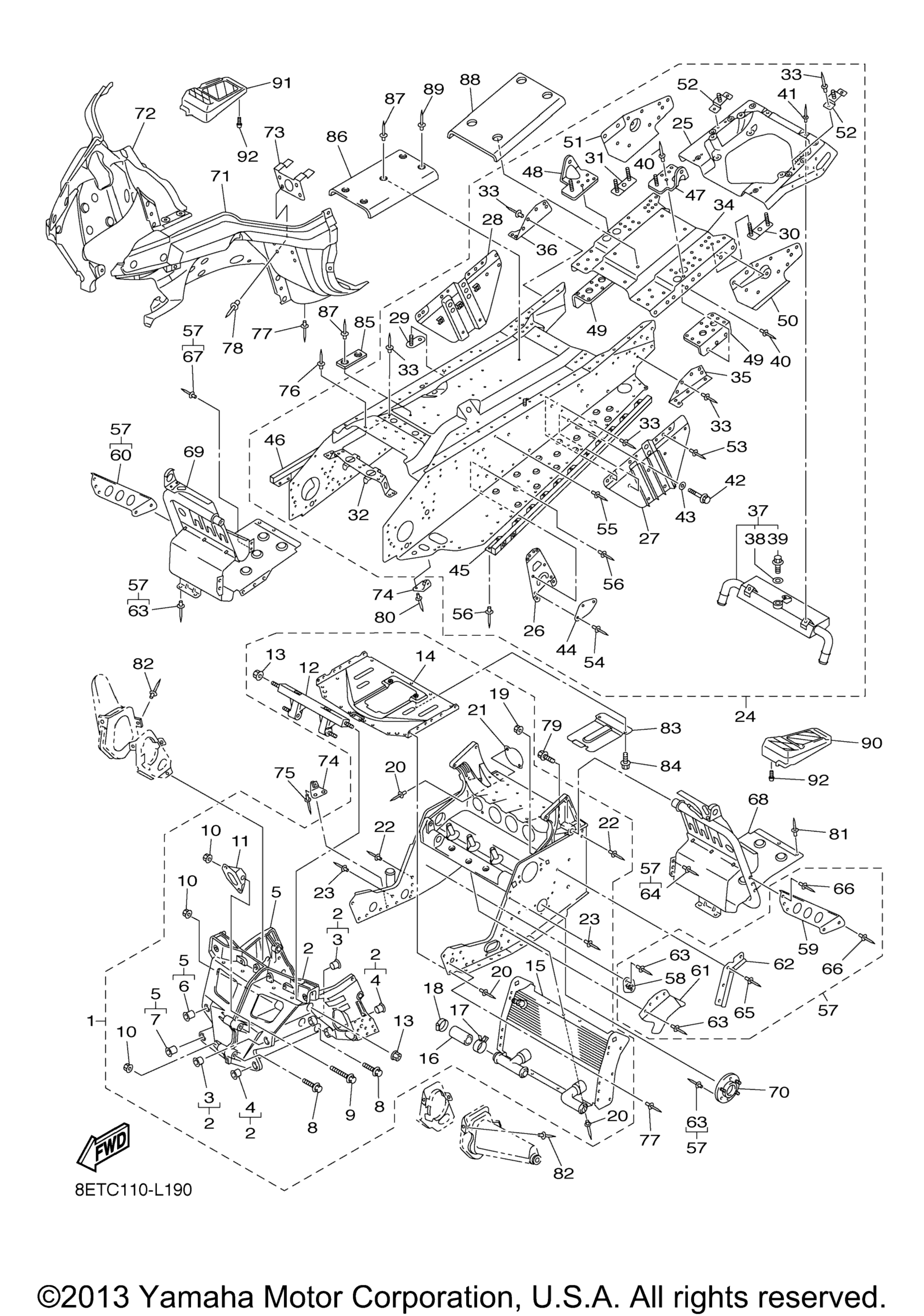

Схема рамы для RS VENTURE (RST90BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8ET-21940-20-00
По запросу
2
. .Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. .Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. .Bracket, Regulator art. 8FA-2128A-01-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. .Protector art. 8FR-2193A-01-00
По запросу
15
. .Heat Exchanger Assy art. 8HF-12440-00-00
По запросу
16
. .Hose 7 art. 8FA-12551-00-00
По запросу
17
. .Clip art. 90467-28046-00
По запросу
18
. Hose Clamp Assy art. 90450-35001-00
По запросу
19
Гайка Yamaha art. 90185-08169-00
По запросу
20
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
21
. .Plate, Cover art. 8ES-2131D-00-00
По запросу
22
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
23
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
24
Rear Frame Comp art. 8ET-21950-21-00
По запросу
25
. .Reineforcement, Frame Rear 1 art. 8FA-W2199-10-00
По запросу
26
. .Bracket, Main Track 1 art. 8ET-21943-01-00
По запросу
27
. .Bracket,Rr.Track Suspention art. 8ET-21944-00-00
По запросу
28
. .Bracket,Rr.Track Suspention art. 8ET-21954-00-00
По запросу
29
. .Bracket, Fuel Tank 1 art. 8CR-2194N-00-00
По запросу
30
. .Bracket 1 art. 8ET-2194X-00-00
По запросу
31
. .Bracket 2 art. 8ET-2195X-00-00
По запросу
32
. .Protector, Muffler art. 8ES-2194H-00-00
По запросу
33
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
34
. .Panel, Sub Frame 5 art. 8ET-21916-01-00
По запросу
35
. .Patch 3 art. 8ET-21963-00-00
По запросу
36
. .Patch 4 art. 8ET-21964-00-00
По запросу
37
. .Heat Exchanger Assy 4 art. 8ET-1241A-02-00
По запросу
38
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
39
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
40
. Rivet, Blind (4.7X19.5 Silver art. 90267-47197-00
По запросу
41
. Rivet, Blind (4.8X12.6 Silver art. 90267-48095-00
По запросу
42
. .Bolt, Flange art. 95814-10020-00
По запросу
43
. .Washer, Plate art. 90201-10064-00
По запросу
44
. .Bracket, Main Track 2 art. 8ET-21953-00-00
По запросу
45
. .Reinforcement, Footrest 1 art. 8ET-21926-00-00
По запросу
46
. .Reinforcement, Footrest 2 art. 8ET-21936-00-00
По запросу
47
. .Bracket, Seat Fitting art. 8ET-21946-00-00
По запросу
48
. .Bracket, Seat Fitting 1 art. 8ET-21956-00-00
По запросу
49
. .Patch 8 art. 8ET-21988-00-00
По запросу
50
. .Patch 9 art. 8ET-21989-00-00
По запросу
51
. .Patch 10 art. 8ET-21997-00-00
По запросу
52
. .Bracket 4 art. 8ET-2196G-00-00
По запросу
53
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
54
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
55
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
56
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
57
Frame Connection Kit art. 8FK-W2195-21-00
По запросу
58
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
59
. .Bracket, 5 art. 8FU-2196M-00-00
По запросу
60
. .Bracket, 6 art. 8FU-2197M-00-00
По запросу
61
. .Cover 2 art. 8FP-2198G-01-00
По запросу
62
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
63
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
64
. Rivet, Blind (4.7X19.5 Silver art. 90267-47197-00
По запросу
65
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
66
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
67
. .Rivet, Blind (4.7X16.4 Black art. 90267-47186-00
По запросу
68
Footrest Comp. 1 art. 8FU-21960-01-00
По запросу
69
Footrest Comp. 2 art. 8FU-21970-01-00
По запросу
70
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
71
Frame Under 1 art. 8ES-2196A-01-00
По запросу
72
Frame, Under 2 art. 8FA-2196E-01-00
По запросу
73
Bracket, Guard Fitting art. 8FA-21972-01-00
По запросу
74
Bracket 3 art. 8FA-2196F-00-00
По запросу
75
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
76
.Rivet, Blind (4.8X14.1 Black) art. 90267-47186-00
По запросу
77
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
78
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
79
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
80
Rivet, Blind (4.8X12.6 Silver) art. 90267-48095-00
По запросу
81
Rivet, Blind (4.8X12.1 Yellow) art. 90267-48023-00
По запросу
82
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
83
Protector, Frame Fr art. 8FR-2197E-00-00
По запросу
84
Болт Yamaha art. 92012-06012-00
По запросу
85
Spacer art. 8FA-21998-00-00
По запросу
86
Shield, Heat art. 8FG-23892-00-00
По запросу
87
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
88
Shield, Heat art. 8ET-23892-00-00
По запросу
89
Rivet, Blind (4.7X13.1 Yellow) art. 90267-47004-00
По запросу
90
Footrest, Rear 1 art. 8DM-27431-03-00
По запросу
91
Footrest, Rear 2 art. 8DM-27441-03-00
По запросу
92
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
