модель 2013 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTDB)

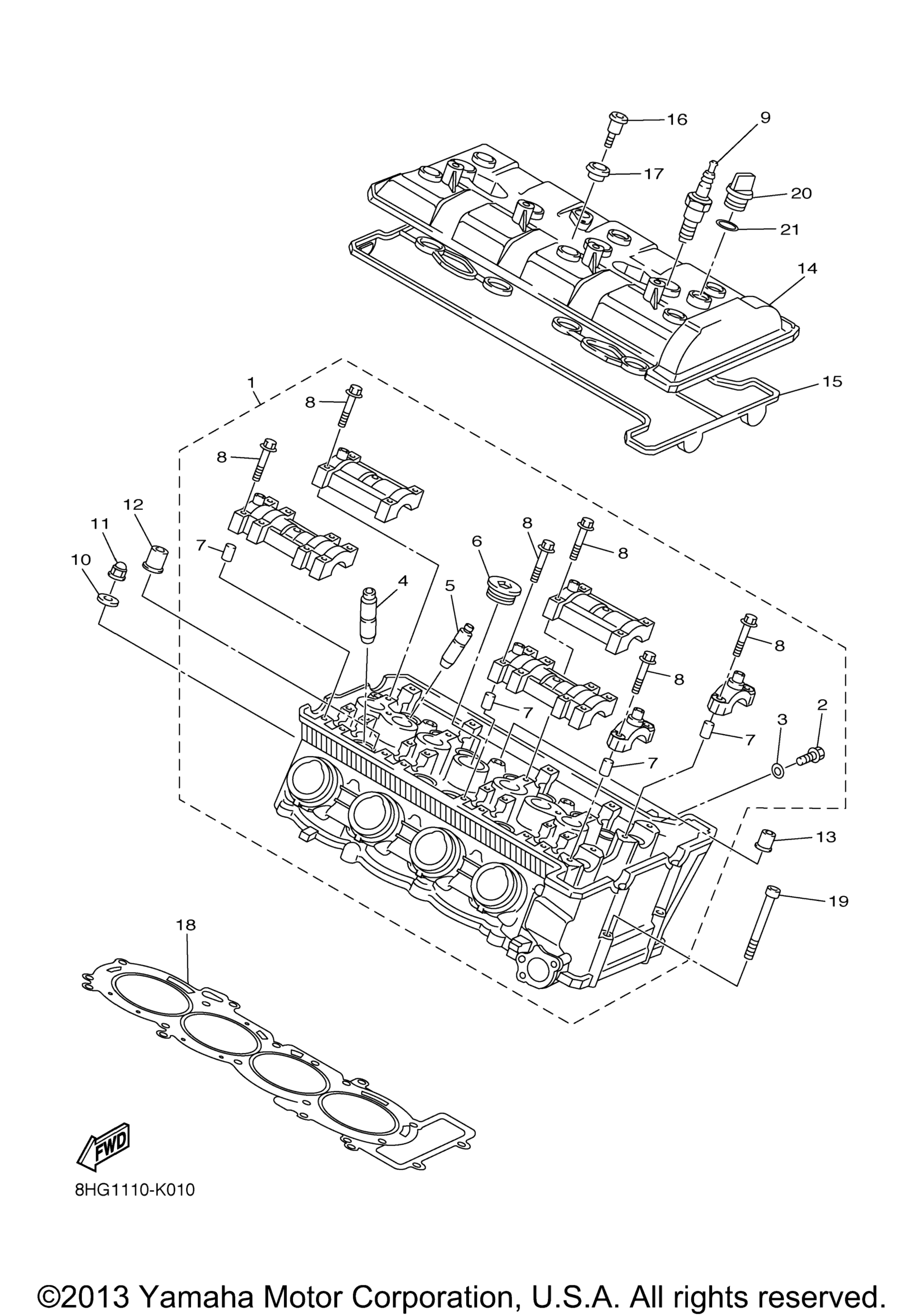

Схема головки блока цилиндров для APEX XTX (RX10PXTDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cylinder Head Assy art. 8HG-11101-09-00
По запросу
2
Болт Yamaha art. 95022-06012-00
По запросу
3
Шайба Yamaha art. 90430-06014-00
По запросу
4
. .Guide, Valve art. 3TJ-11133-10-00
По запросу
5
. .Guide, Valve 2 art. 8HG-11134-10-00
По запросу
6
. .Plug, Straight Screw art. 90340-27129-00
По запросу
7
Палец Yamaha art. 91808-16023-00
По запросу
8
. .Bolt, Flange art. 90105-06026-00
По запросу
9
Свеча зажигания CR9EB Yamaha art. CR9-EB000-00-00
По запросу
10
Washer, Plate art. 90201-10033-00
По запросу
11
Nut, Crown art. 90176-10075-00
По запросу
12
Nut art. 90179-10006-00
По запросу
13
Nut art. 90179-10414-00
По запросу
14
Cover, Cylinder Head 1 art. 8FP-11191-00-00
По запросу
15
Прокладка клапанной крышки Yamaha art. 8FP-11193-00-00
от 21 442 ₽
Аналог
Комплект прокладок с сальниками Sledex для Yamaha 1000LC
art. 09-711315
21 442 ₽
Требуется 1 шт.
16
Bolt art. 90109-066F0-00
По запросу
17
Шайба резиновая Yamaha art. 5VY-1111G-00-00
от 1 334 ₽
18
Gasket, Cylinder Head 1 art. 8HG-11181-00-00
По запросу
19
Bolt art. 91312-06060-00
По запросу
20
Plug, Oil art. 3Y1-15363-10-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
