модель 2013 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTDW)

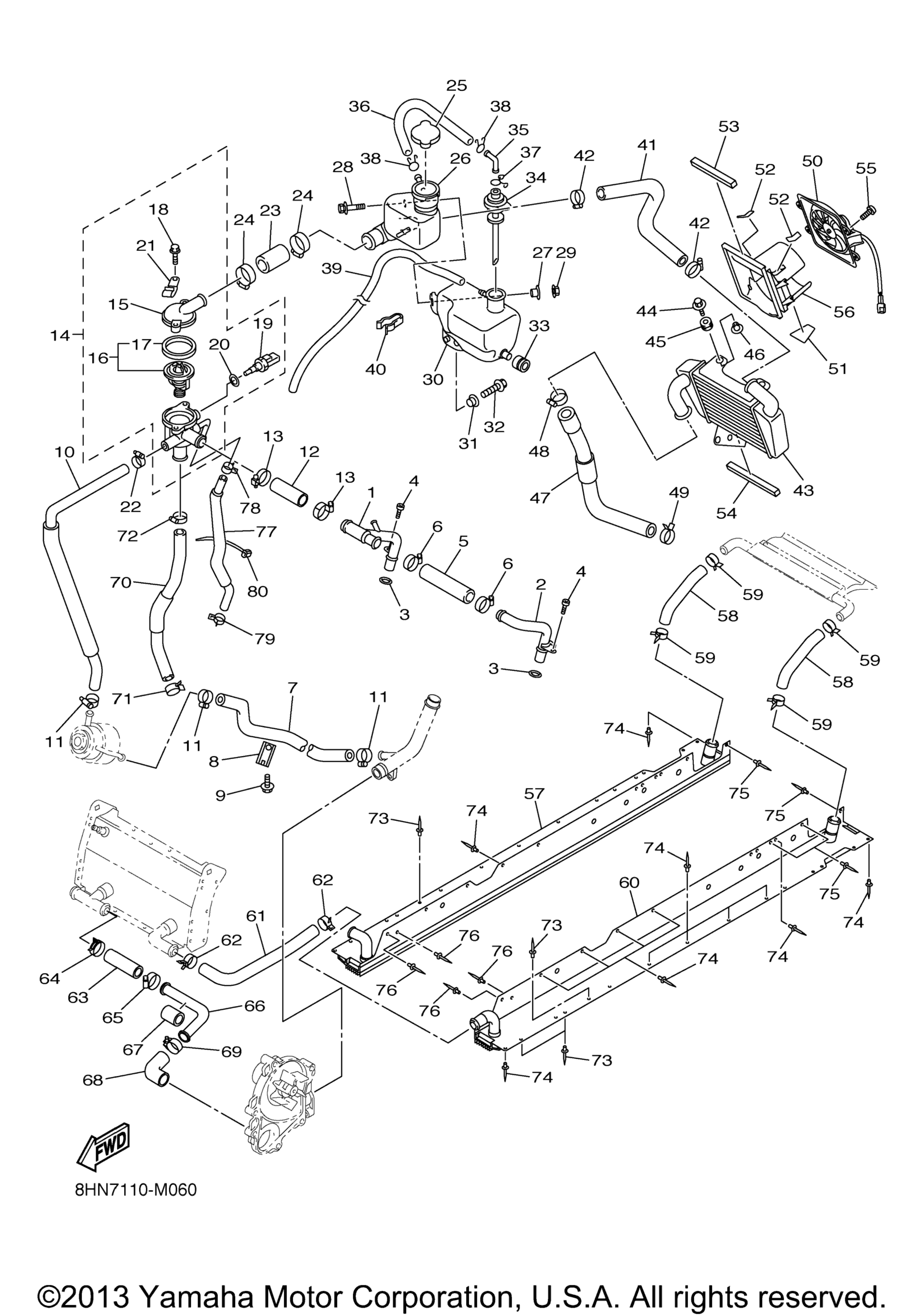

Схема шланга радиатора для APEX XTX (RX10PXTDW)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8HG-12482-00-00
По запросу
2
Pipe 3 art. 8HG-12483-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
4
Bolt art. 91312-06014-00
По запросу
5
Hose 1 art. 8FA-1243A-00-00
По запросу
6
Hose Clamp Assy art. 90450-28001-00
По запросу
7
Hose 5 art. 8FA-12588-00-00
По запросу
8
Clamp 1 art. 8FA-12491-00-00
По запросу
9
Болт Yamaha art. 95022-06012-00
По запросу
10
Hose 6 art. 8FA-12589-01-00
По запросу
11
Hose Clamp Assy art. 90450-18M09-00
По запросу
12
Hose 2 art. 8FP-1243E-00-00
По запросу
13
.Hose Clamp Assy art. 90450-35001-00
По запросу
14
Joint Assy art. 8FP-12580-20-00
По запросу
15
. .Cover, Thermostat art. 8FP-12413-00-00
По запросу
16
. .Thermostat Assy art. 8FP-12410-00-00
По запросу
17
. . ..Seal, Thermostat art. 8FP-12412-00-00
По запросу
18
Болт Yamaha art. 95022-06020-00
По запросу
19
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
20
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
21
. .Clamp art. 90465-06M28-00
По запросу
22
Hose Clamp Assy art. 90450-18M09-00
По запросу
23
Hose, 3 art. 8FP-1243F-00-00
По запросу
24
.Hose Clamp Assy art. 90450-35001-00
По запросу
25
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
26
Tank, Reserve art. 8HG-1249B-00-00
По запросу
27
Collar art. 90387-06737-00
По запросу
28
Bolt, With Washer art. 99999-04000-00
По запросу
29
Nut, Self-Locking art. 95604-06200-00
По запросу
30
Tank, Recovery art. 8HG-21871-00-00
По запросу
31
Манжета art. 90387-06648-00
По запросу
32
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
33
Grommet art. 90480-14182-00
По запросу
34
Cap art. 8HG-21875-00-00
По запросу
35
Elbow art. 26H-21828-00-00
По запросу
36
Hose (L180) art. 90445-094K7-00
По запросу
37
Clip art. 90467-11M08-00
По запросу
38
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
39
Hose art. 90445-083J5-00
По запросу
40
Clamp art. 90464-15065-00
По запросу
41
Hose, 4 art. 8FP-1244G-00-00
По запросу
42
.Hose Clamp Assy art. 90450-35001-00
По запросу
43
Radiator Comp art. 8FR-12461-00-00
По запросу
44
Bolt, With Washer art. 90119-06181-00
По запросу
45
Втулка Yamaha art. 90480-10289-00
По запросу
46
Collar art. 90387-06M52-00
По запросу
47
Hose 5 art. 8FP-1244H-02-00
По запросу
48
.Hose Clamp Assy art. 90450-35001-00
По запросу
49
.Clip art. 90467-28046-00
По запросу
50
.Blower Assy art. 8FP-12405-01-00
По запросу
51
Cover 1 art. 8HG-1246A-00-00
По запросу
52
Cover 2 art. 8HG-1246E-00-00
По запросу
53
Damper, Plate art. 90520-10013-00
По запросу
54
Damper, Plate art. 90520-15006-00
По запросу
55
.Screw art. 98907-05016-00
По запросу
56
Cover, Radiator art. 8JA-12467-01-00
По запросу
57
Heat Exchanger art. 8JA-1240F-00-00
По запросу
58
Pipe 6 art. 8HG-12476-00-00
По запросу
59
.Clip art. 90467-28046-00
По запросу
60
Heat Exchanger art. 8JA-1240E-00-00
По запросу
61
Pipe 7 art. 8FA-12477-00-00
По запросу
62
.Clip art. 90467-28046-00
По запросу
63
Pipe 8 art. 8FP-1248A-00-00
По запросу
64
.Clip art. 90467-28046-00
По запросу
65
.Hose Clamp Assy art. 90450-35001-00
По запросу
66
Pipe, Water art. 8FP-12564-01-00
По запросу
67
Hose 2 art. 8HG-1243E-00-00
По запросу
68
Joint art. 8FA-12479-02-00
По запросу
69
Hose Clamp Assy art. 90450-32002-00
По запросу
70
Pipe 9 art. 8FA-1248E-01-00
По запросу
71
.Clip art. 90467-28046-00
По запросу
72
.Hose Clamp Assy art. 90450-35001-00
По запросу
73
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
74
Rivet, Blind (4.8X12.1 Yellow) art. 90267-48023-00
По запросу
75
Rivet, Blind (4.8X15.2 Silver) art. 90267-48083-00
По запросу
76
.Rivet, Blind art. 90267-48015-00
По запросу
77
Hose 4 art. 8FA-12579-00-00
По запросу
78
Clip art. 90467-10135-00
По запросу
79
Clip art. 90467-11044-00
По запросу
80
Зажим art. 90464-15195-00
По запросу
