модель 2013 года
- Модель APEX
- Код модели APEX (RX10PDB)

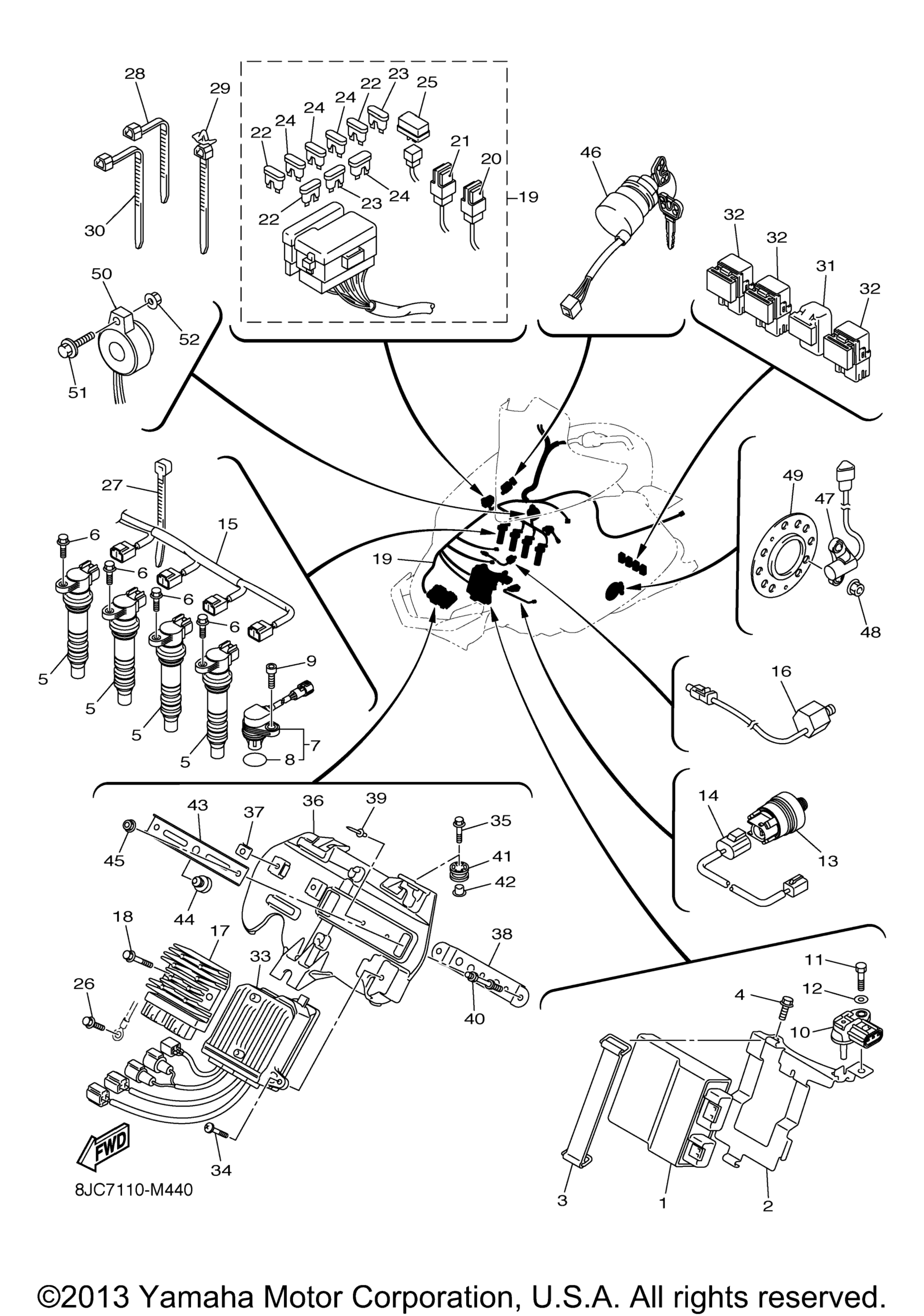

Схема электрооборудования 1 для APEX (RX10PDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 8HG-8591A-10-00
По запросу
2
Bracket, Unit art. 8HG-85991-00-00
По запросу
3
Band, Battery art. 2T4-82131-00-00
По запросу
4
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
5
Ignition Coil Assy art. 8FP-82310-00-00
от 8 849 ₽
6
Болт с фланцем art. 95817-06025-00
По запросу
7
Датчик положения распредвала Yamaha art. 5VY-85896-02-00
По запросу
8
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
9
Болт Yamaha art. 91314-06020-00
от 263 ₽
10
Датчик давления воздуха Yamaha art. 5S7-82380-00-00
По запросу
11
Болт art. 97017-06020-00
По запросу
12
Шайба Yamaha art. 92990-06600-00
от 420 ₽
13
Oil Pressure Switch Assy art. 8FP-82504-01-00
По запросу
14
Wire, Sub-Lead art. 8FP-82318-00-00
По запросу
15
Lead Wire Assy art. 8HG-81515-10-00
По запросу
16
Sensor, Knock art. 8FE-85780-00-00
от 6 926 ₽
17
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
18
Bolt, Flange art. 95811-06025-00
По запросу
19
Wire Harness Assy art. 8HG-82590-20-00
По запросу
20
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
21
. .Fuse (30A) art. 4FM-82151-00-00
По запросу
22
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
23
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
24
Предохранитель 3А art. 67F-82151-30-00
По запросу
25
Диод Yamaha art. 4WA-81980-00-00
По запросу
26
Болт с фланцем art. 95817-06012-00
По запросу
27
Clamp art. 90464-35132-00
По запросу
28
Clamp art. 90464-13077-00
По запросу
29
Хомут с фиксатором art. 90464-10112-00
По запросу
30
Зажим art. 90464-15195-00
По запросу
31
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
32
Реле Yamaha art. 8HG-81951-10-00
По запросу
33
Power Steering Cont. Unit Assy art. 8HG-859A0-11-00
По запросу
34
Винт Yamaha art. 98980-06020-00
от 882 ₽
35
Bolt, With Washer art. 90119-06105-00
По запросу
36
Brkt., Control Unit art. 8HG-2830X-00-00
По запросу
37
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
38
Bracket 1 art. 8HG-2836A-00-00
По запросу
39
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
40
Screw, Fitting art. 8HG-82133-00-00
По запросу
41
Grommet art. 90480-12023-00
По запросу
42
Collar art. 90387-06203-00
По запросу
43
Bracket art. 8HG-81948-00-00
По запросу
44
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
45
Гайка Yamaha art. 95702-06500-00
По запросу
46
Замок зажигания Yamaha art. 8HV-82510-00-00
По запросу
47
Sensor, Speed art. 8HG-83755-00-00
По запросу
48
Nut, Nylon art. 95717-08300-00
По запросу
49
Крышка корпуса подшипника Yamaha art. 8EK-47551-00-00
По запросу
50
Buzzer art. 8GL-83383-00-00
По запросу
51
Screw, With Washer art. 90159-05035-00
По запросу
52
Nut, Flange art. 95702-05500-00
По запросу
