модель 2013 года
- Модель APEX
- Код модели APEX SE (RX10PSDB)

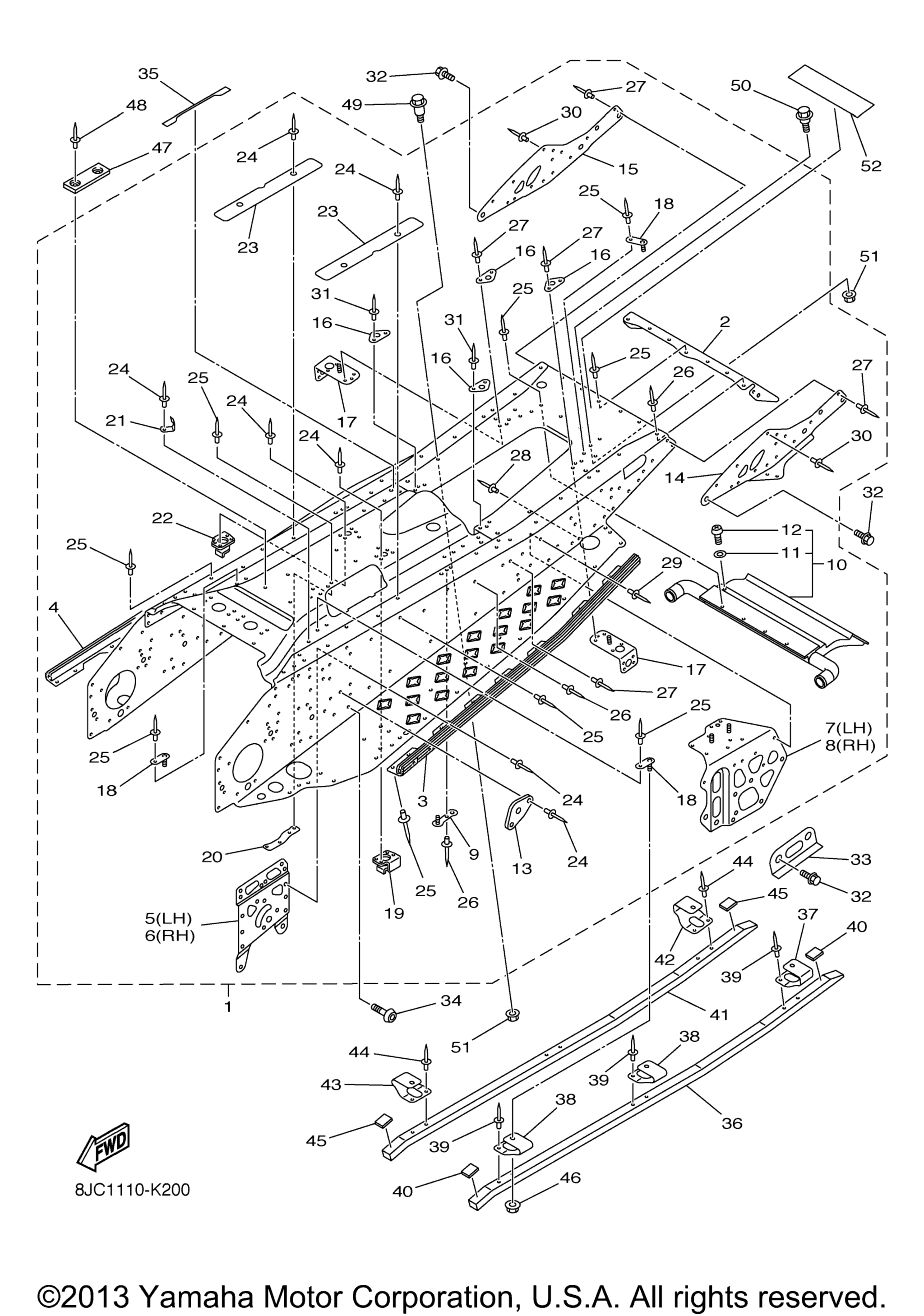

Схема рамы 2 для APEX SE (RX10PSDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Frame Comp art. 8JC-21950-00-00
По запросу
2
. .Reineforcement, Frame Rear 1 art. 8HG-21923-00-00
По запросу
3
. .Reinforcement, Footrest 1 art. 8FG-21926-00-00
По запросу
4
. .Reinforcement, Footrest 2 art. 8FG-21936-00-00
По запросу
5
. .Bracket, Main Track 1 art. 8FU-21943-00-00
По запросу
6
. .Bracket, Main Track 2 art. 8FU-21953-00-00
По запросу
7
. Bracket, Rear Track Suspensio art. 8HG-21944-00-00
По запросу
8
. Bracket, Rear Track Suspensio art. 8HG-21954-00-00
По запросу
9
. .Bracket, Fuel Tank 1 art. 8HG-2194N-00-00
По запросу
10
. .Heat Exchanger Assy 4 art. 8HG-1241A-00-00
По запросу
11
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
12
Болт Yamaha art. 98517-06012-00
от 500 ₽
13
. .Bracket, Main Track 3 art. 8FU-21919-00-00
По запросу
14
. .Reinf., Sub Frame 1 art. 8HG-21928-00-00
По запросу
15
. .Reinf., Sub Frame 2 art. 8HG-21938-00-00
По запросу
16
. .Patch art. 8HG-22168-00-00
По запросу
17
. .Plate 1 art. 8HG-2162G-00-00
По запросу
18
. .Bracket 9 art. 8HG-2251A-00-00
По запросу
19
. .Stay, Muffler art. 8HG-14791-00-00
По запросу
20
. .Patch 1 art. 8HG-21961-00-00
По запросу
21
. .Clamp art. 90465-08370-00
По запросу
22
. .Stay, Muffler art. 8HG-14792-00-00
По запросу
23
. Damper 1 art. 8HG-2214F-00-00
По запросу
24
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
25
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
26
. .Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
27
. Rivet, Blind (4.8X16.4 Yellow art. 90267-48016-00
По запросу
28
. Rivet, Blind (4.8X12 Yellow) art. 90267-48010-00
По запросу
29
. Rivet, Blind (4.8X15.2 Silver art. 90267-48083-00
По запросу
30
. .Rivet, Blind art. 90267-48015-00
По запросу
31
. Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
32
Болт Yamaha art. 95817-10020-00
По запросу
33
Patch 8 art. 8FU-21988-01-00
По запросу
34
.Bolt, Button Head art. 92012-10020-00
По запросу
35
Protector, Side 1 art. 8HG-77561-00-00
По запросу
36
Protector, Frame art. 8HG-21978-00-00
По запросу
37
Bracket 4 art. 8HG-2196G-00-00
По запросу
38
Bracket 7 art. 8HG-2197N-00-00
По запросу
39
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
40
Damper art. 8HG-21852-00-00
По запросу
41
Protector, Frame art. 8HG-21978-00-00
По запросу
42
Bracket 4 art. 8HG-2196G-00-00
По запросу
43
Bracket 7 art. 8HG-2197N-00-00
По запросу
44
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
45
Damper art. 8HG-21852-00-00
По запросу
46
Nut, U Flange art. 95602-08200-00
По запросу
47
Spacer art. 8FA-21998-00-00
По запросу
48
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
49
Bolt art. 90109-06241-00
По запросу
50
Bolt art. 90109-06220-00
По запросу
51
Гайка Yamaha art. 95702-06500-00
По запросу
52
Label, Warning 2 art. 8HA-77762-E0-00
По запросу
