модель 2013 года
- Модель FX NYTRO XTX
- Код модели FX NYTRO XTX (FX10XTDL)

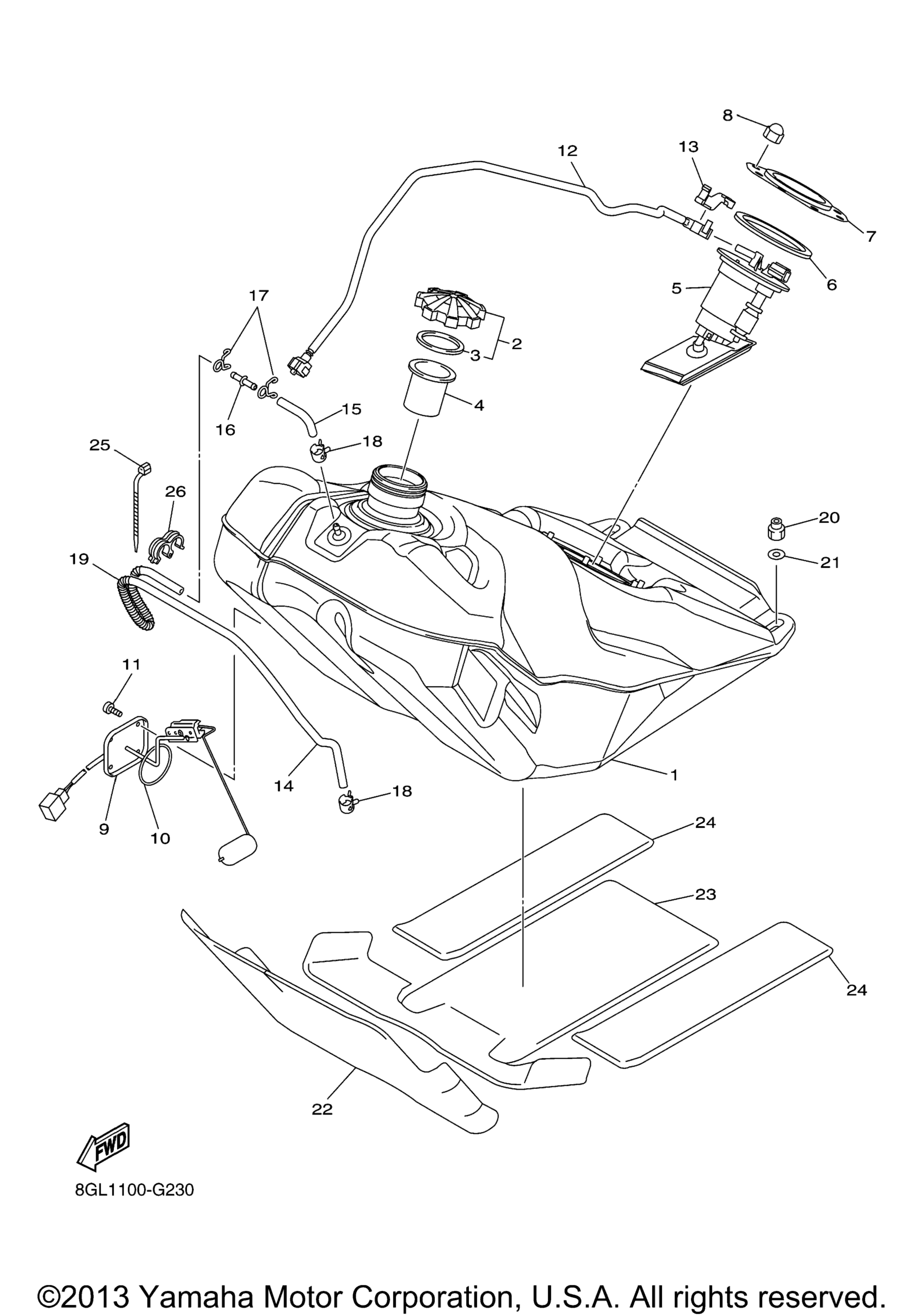

Схема топливного бака для FX NYTRO XTX (FX10XTDL)
Схема
Детали
Номер
Наименование детали
Цена
1
Топливный бак Yamaha art. 8GL-24111-00-00
от 62 328 ₽
2
Крышка бензобака Yamaha art. 8FG-24610-01-00
от 1 230 ₽
3
. .Gasket, Cap 1 art. 8HV-24641-00-00
По запросу
4
Tube, Filler art. 8FN-24114-00-00
По запросу
5
Fuel Pump Comp art. 8GL-13907-04-00
По запросу
6
O-Ring art. 8FP-24486-00-00
от 1 258 ₽
Аналог
1 258 ₽
Требуется 1 шт.
7
Bracket, Fuel Pump art. 8FP-24491-00-00
По запросу
8
Гайка Yamaha art. 95380-06800-00
По запросу
9
Sender Unit Assy, Fuel Meter art. 8HK-85752-00-00
По запросу
10
Уплотнительное кольцо art. 93210-41041-00
По запросу
11
Screw, Bind art. 98902-05008-00
По запросу
12
Pipe, Fuel 1 art. 8GL-24311-01-00
По запросу
13
Зажим Yamaha art. 90464-14004-00
По запросу
14
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
15
Pipe, Joint art. 8FR-24461-00-00
По запросу
16
Pipe, Joint 1 art. 8H8-24376-00-00
По запросу
17
Clip art. 90467-08017-00
По запросу
18
Clip art. 90467-09026-00
По запросу
19
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
20
Nut, Nylon art. 95717-08300-00
По запросу
21
Washer, Plate art. 90201-08784-00
По запросу
22
Insulator, Fuel Tank 1 art. 8GL-2416F-01-00
По запросу
23
Protector, Fuel Tank art. 8GL-24141-01-00
По запросу
24
Protector, Fuel Tank art. 8GL-24141-11-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Clamp art. 90464-13194-00
По запросу
