модель 2013 года
- Модель RS VECTOR LTX
- Код модели RS VECTOR LTX (RS90PLTDB)

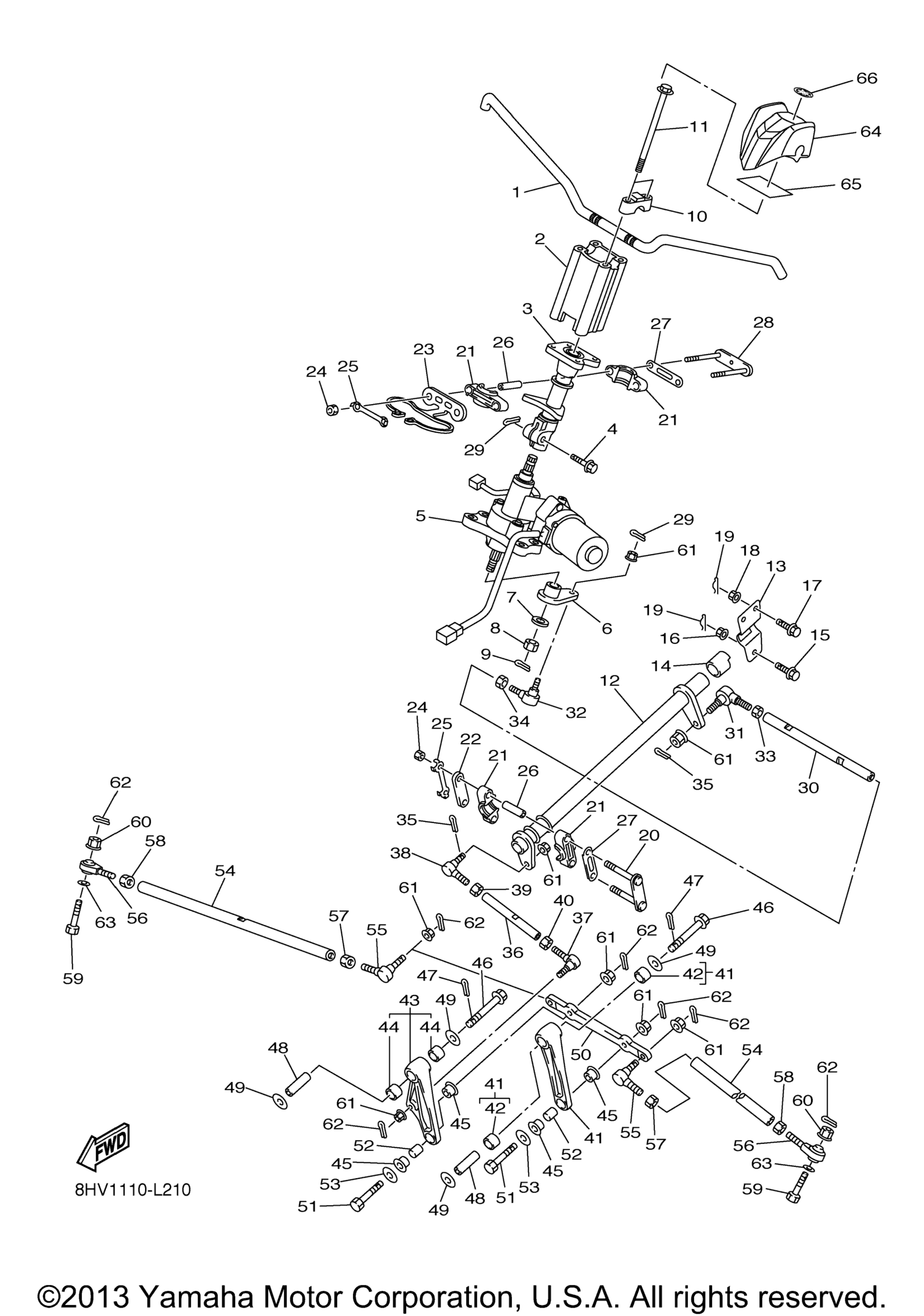

Схема рулевого управления для RS VECTOR LTX (RS90PLTDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar art. 8HG-26111-00-00
По запросу
2
Joint art. 8GT-2381B-00-00
По запросу
3
Рулевой вал Yamaha art. 8HG-23813-01-00
По запросу
4
Bolt, With Washer art. 90119-08144-00
По запросу
5
Power Steering Actuator Assy art. 3B4-238B0-50-00
По запросу
6
Arm, Pitman art. 8HG-23816-00-00
По запросу
7
Шайба Yamaha art. 90201-16021-00
от 990 ₽
8
Гайка Yamaha art. 95612-16100-00
от 2 090 ₽
9
Pin, Cotter art. 91490-20035-00
По запросу
10
Крепление руля Yamaha art. 1E6-23441-00-00
По запросу
11
Болт Yamaha art. 8GT-23876-00-00
от 1 292 ₽
12
Column, Steering art. 8FA-23811-00-00
По запросу
13
Cover, Steering art. 8FA-23818-02-00
По запросу
14
Втулка рулевого вала Yamaha art. 8FA-23873-01-00
от 610 ₽
15
Bolt, Flange art. 90105-10728-00
По запросу
16
Гайка Yamaha art. 95602-10200-00
По запросу
17
Bolt, Flange art. 90105-08552-00
По запросу
18
Nut, Self-Locking art. 95602-08200-00
По запросу
19
Clip art. 90468-12006-00
По запросу
20
Holder, Bearing art. 8FA-23872-00-00
По запросу
21
Втулка рулевого вала Yamaha art. 8FA-23812-00-00
По запросу
22
Holder 2 art. 8FA-23867-00-00
По запросу
23
Holder, Bearing art. 8HV-23872-00-00
По запросу
24
Nut art. 95333-08600-00
По запросу
25
Шайба Yamaha art. 1UY-23894-01-00
от 788 ₽
26
Collar art. 8HF-2412G-00-00
По запросу
27
Washer, Plain art. 8FA-23843-00-00
По запросу
28
Holder, Bearing art. 8HG-23872-00-00
По запросу
29
Pin, Cotter art. 91490-20025-00
По запросу
30
Rod, Steering art. 8FA-23828-00-00
По запросу
31
Наконечник рулевой тяги внутренний Yamaha art. 8CR-23847-00-00
от 1 627 ₽
OEM
Наконечник рулевой тяги внутренний Yamaha
art. 8CR-23847-00-00
1 901 ₽
Требуется 1 шт.
Подписаться
Аналог
Рулевой наконечник Yamaha (левая резьба) ( 8CR-23847-00-00 )
art. 08-104-18
1 627 ₽
Требуется 1 шт.
32
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
33
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
34
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
35
Pin, Cotter art. 91490-20025-00
По запросу
36
Rod, Steering Relay art. 8HG-23821-00-00
По запросу
37
Наконечник рулевой тяги внутренний Yamaha art. 8CR-23847-00-00
от 1 627 ₽
OEM
Наконечник рулевой тяги внутренний Yamaha
art. 8CR-23847-00-00
1 901 ₽
Требуется 1 шт.
Подписаться
Аналог
Рулевой наконечник Yamaha (левая резьба) ( 8CR-23847-00-00 )
art. 08-104-18
1 627 ₽
Требуется 1 шт.
38
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
39
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
40
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
41
Arm Pivot Assy art. 8FG-2389K-00-00
По запросу
42
. .Bush, Formed art. 90383-17001-00
По запросу
43
Arm Pivot Assy., 2 art. 8FA-2389M-00-00
По запросу
44
. .Bearing art. 93317-41785-00
По запросу
45
Втулка изолирующая Yamaha art. 90381-14001-00
По запросу
46
Bolt, Flange art. 90105-12017-00
По запросу
47
Clip, Ring art. 8FA-2384N-00-00
По запросу
48
Collar art. 8FA-2412G-00-00
По запросу
49
Washer, Plate art. 90201-121U3-00
По запросу
50
Arm, Idler art. 8FU-23826-00-00
По запросу
51
Болт Yamaha art. 90102-10044-00
от 830 ₽
52
Collar art. 90387-10070-00
По запросу
53
Washer, Plate art. 90201-10742-00
По запросу
54
Рулевая тяга Yamaha art. 8HG-23831-00-00
По запросу
55
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 2 шт.
56
Рулевой наконечник Yamaha art. 8FA-23847-00-00
от 1 778 ₽
Аналог
Наконечник рулевой (левая резьба) Yamaha ( 8FA-23847-00-00 )
art. 08-104-19
1 778 ₽
Требуется 2 шт.
57
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
58
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
59
Болт Yamaha art. 90102-10044-00
от 830 ₽
60
Nut, Nylon art. 95707-10300-00
По запросу
61
Гайка Yamaha art. 95704-10500-00
По запросу
62
Pin, Cotter art. 91490-20025-00
По запросу
63
Washer, Plate art. 90201-08759-00
По запросу
64
Protector, Handlebar art. 8GL-26124-00-00
По запросу
65
Damper art. 8GL-26113-00-00
По запросу
66
Emblem art. 8AC-2414B-01-00
По запросу
