модель 2014 года
- Модель RS VENTURE GT
- Код модели RS VENTURE GT (RST90PGTEL)

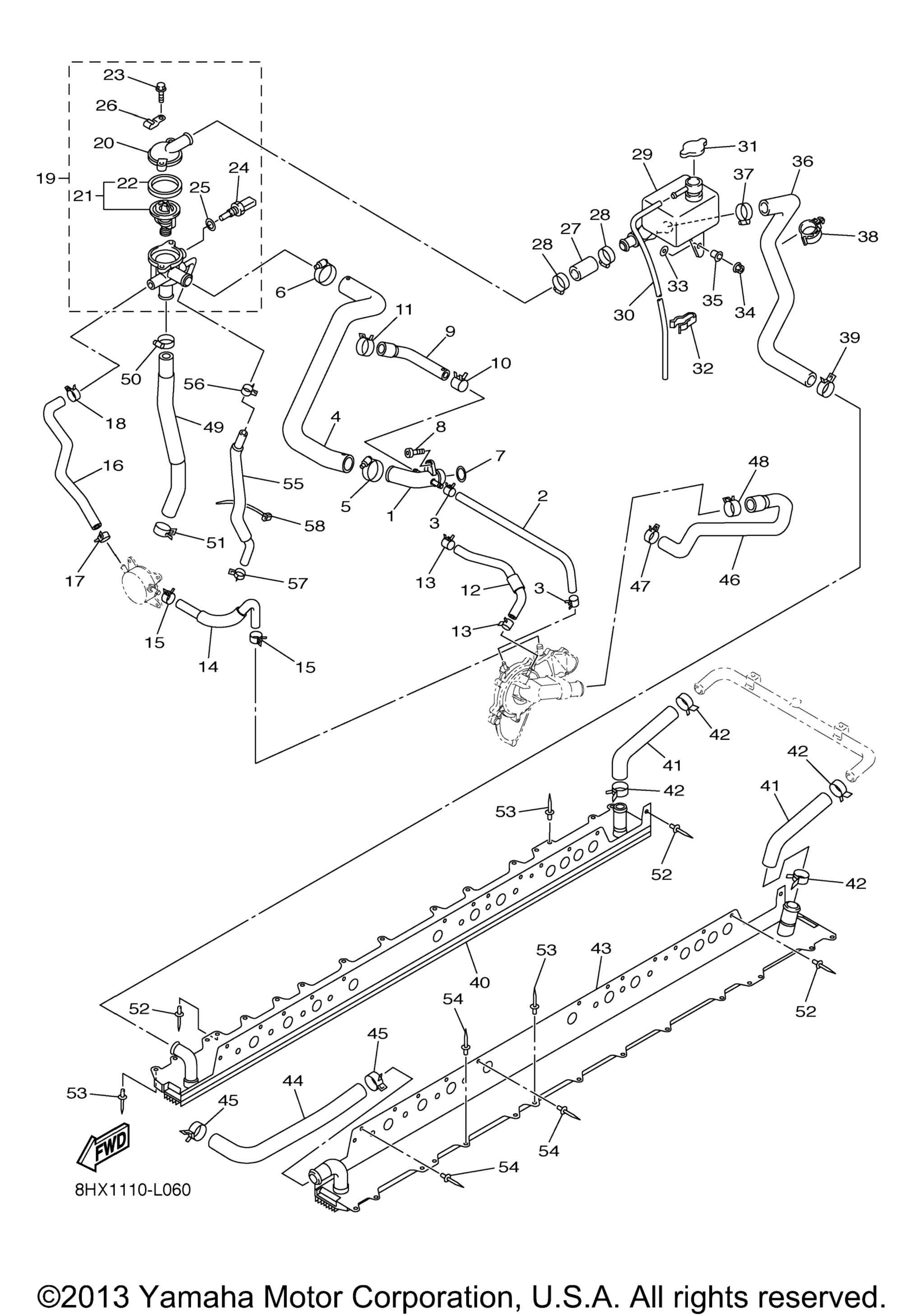

Схема шланга радиатора для RS VENTURE GT (RST90PGTEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 2 art. 8HF-12482-00-00
По запросу
2
Pipe 5 art. 8GL-12485-00-00
По запросу
3
Clip art. 90467-110A2-00
По запросу
4
Hose 2 art. 8HF-1243E-00-00
По запросу
5
Hose Clamp Assy art. 90450-35001-00
По запросу
6
Hose Clamp Assy art. 90450-35001-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
8
Болт Yamaha art. 91312-06016-00
от 788 ₽
9
Hose 2 art. 8HF-12577-00-00
По запросу
10
Clip art. 90467-110A2-00
По запросу
11
Clip art. 90467-120A5-00
По запросу
12
Hose 3 art. 8GL-12578-00-00
По запросу
13
Clip art. 90467-110A2-00
По запросу
14
Hose 5 art. 8ES-12588-00-00
По запросу
15
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
16
Hose 6 art. 8GM-12589-00-00
По запросу
17
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
18
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
19
Joint Assy art. 8FP-12580-30-00
По запросу
20
. .Cover, Thermostat art. 8FP-12413-00-00
По запросу
21
. .Thermostat Assy art. 8FP-12410-00-00
По запросу
22
. . ..Seal, Thermostat art. 8FP-12412-00-00
По запросу
23
Болт Yamaha art. 95022-06020-00
По запросу
24
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
25
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
26
. .Clamp art. 90465-06M28-00
По запросу
27
Hose, 3 art. 8FP-1243F-00-00
По запросу
28
Hose Clamp Assy art. 90450-35001-00
По запросу
29
Tank, Reserve art. 8HX-1249B-00-00
По запросу
30
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
31
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
32
Clamp art. 90464-15065-00
По запросу
33
Шайба Yamaha art. 90201-06036-00
По запросу
34
Nut, Self-Locking art. 95604-06200-00
По запросу
35
Collar art. 90387-06024-00
По запросу
36
Hose, 4 art. 8FA-1244G-01-00
По запросу
37
Hose Clamp Assy art. 90450-35001-00
По запросу
38
Clamp art. 90464-32002-00
По запросу
39
Clip art. 90467-28046-00
По запросу
40
Heat Exchanger art. 8ET-1240F-01-00
По запросу
41
Pipe 6 art. 8FA-12476-00-00
По запросу
42
Clip art. 90467-28046-00
По запросу
43
Heat Exchanger art. 8ET-1240E-01-00
По запросу
44
Pipe 7 art. 8FA-12477-00-00
По запросу
45
Clip art. 90467-28046-00
По запросу
46
Pipe 8 art. 8ES-1248A-00-00
По запросу
47
Clip art. 90467-28046-00
По запросу
48
Clip art. 90467-310A0-00
По запросу
49
Pipe 9 art. 8HF-1248E-00-00
По запросу
50
Hose Clamp Assy art. 90450-35001-00
По запросу
51
Clip art. 90467-28046-00
По запросу
52
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
53
. . Rivet, Blind (4.8X12.1 Yell art. 90267-48023-00
По запросу
54
.Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
55
Hose 4 art. 8FA-12579-00-00
По запросу
56
Clip art. 90467-10135-00
По запросу
57
Clip art. 90467-11044-00
По запросу
58
Зажим art. 90464-15195-00
По запросу
