модель 2014 года
- Модель RS VIKING PROFESSIONAL
- Код модели RS VIKING PROFESSIONAL (VK10EW)

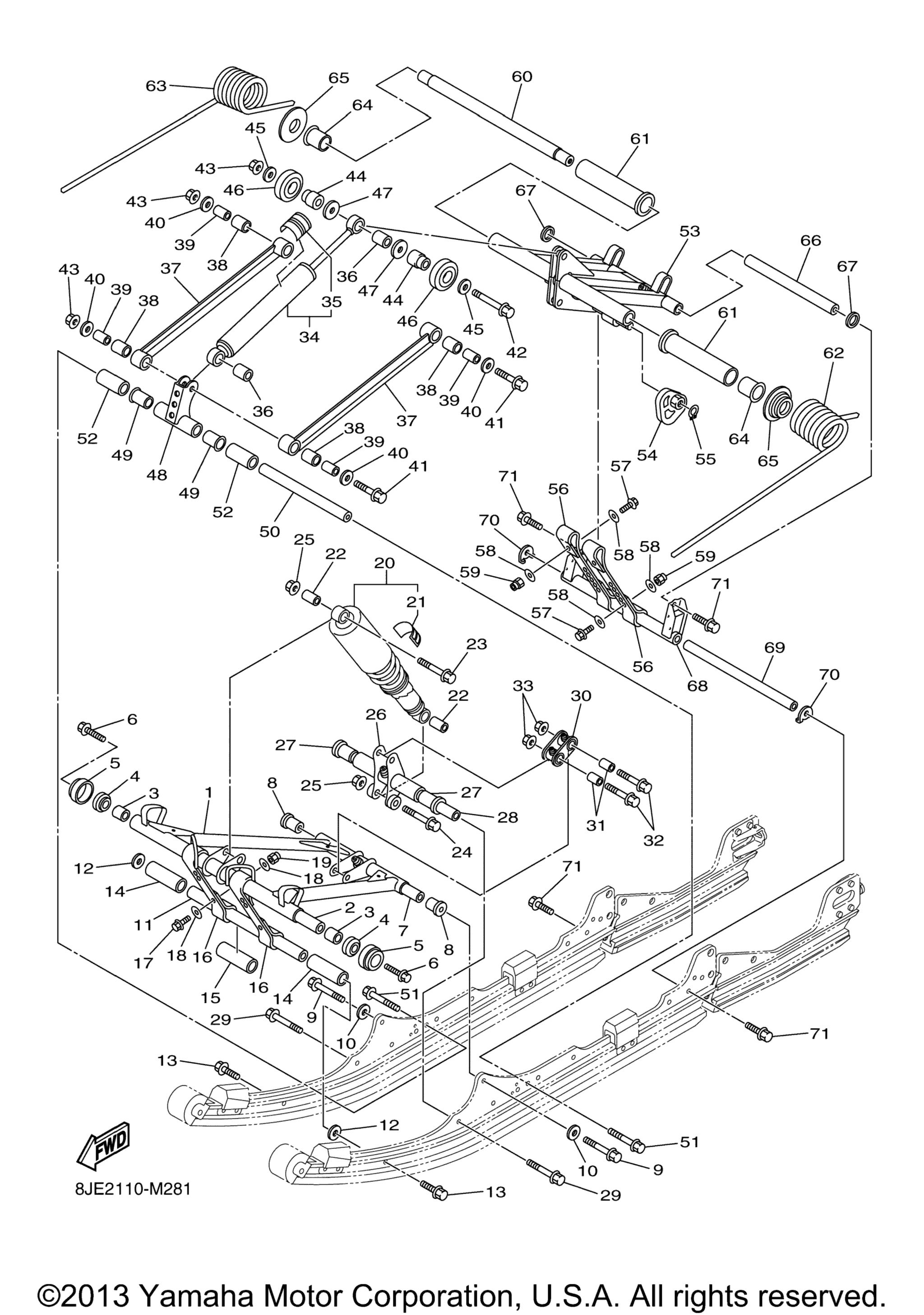

Схема track подвеска 2 для RS VIKING PROFESSIONAL (VK10EW)
Схема
Детали
Номер
Наименование детали
Цена
1
Рычаг подвески трака Yamaha art. 8JD-47331-00-00
По запросу
2
Shaft 1 art. 8JD-47465-00-00
По запросу
3
Bush, Formed art. 90383-23002-00
По запросу
4
Oil Seal art. 93108-37011-00
По запросу
5
Spacer art. 8HF-47341-00-00
По запросу
6
Bolt art. 90109-10032-00
По запросу
7
Shaft 4 art. 8JD-47486-00-00
По запросу
8
Втулка рычага задней подвески Yamaha art. 90387-10022-00
По запросу
9
Bolt, Flange art. 90105-10209-00
По запросу
10
Washer, Plate art. 90201-10072-00
По запросу
11
Shaft 3 art. 83R-47485-02-00
По запросу
12
Шайба, пластина 90201-101A4-00 art. 90201-102G9-00
По запросу
13
Болт Yamaha art. 95817-10030-00
от 725 ₽
14
Втулка задней подвески Yamaha art. 90387-19002-00
По запросу
15
Втулка Yamaha art. 90387-19007-00
По запросу
16
Ремень , ограничитель подвески Yamaha art. 8JD-47495-00-00
По запросу
17
Bolt art. 97017-06025-00
По запросу
18
Шайба Yamaha art. 90201-06081-00
от 935 ₽
19
Гайка Yamaha art. 95707-06300-00
от 473 ₽
20
Shock Absorber 2 art. 8JE-47481-00-00
По запросу
21
. .Label, Warning art. 4AA-22259-60-00
По запросу
22
Collar art. 90387-10103-00
По запросу
23
Bolt, Flange art. 95812-10045-00
По запросу
24
Bolt, Flange art. 95817-10070-00
По запросу
25
Гайка Yamaha art. 95602-10200-00
По запросу
26
Bracket, Arm Pivot art. 8JD-47349-00-00
По запросу
27
Втулка оси направляющей гусеницы Yamaha art. 90386-20001-00
По запросу
28
Shaft 5 art. 8JD-47487-00-00
По запросу
29
Bolt, Flange art. 90105-10209-00
По запросу
30
Bracket 2 art. 8FK-47416-01-00
По запросу
31
Втулка задней подвески Yamaha art. 90387-10024-00
По запросу
32
Bolt, Flange art. 95817-10050-00
По запросу
33
Гайка Yamaha art. 95602-10200-00
По запросу
34
Shock Absorber art. 8JE-47480-00-00
По запросу
35
. .Label, Warning art. 4AA-22259-60-00
По запросу
36
Втулка заднего амортизатора Yamaha art. 90387-10023-00
По запросу
37
Rod, Relay art. 8HF-47494-00-00
По запросу
38
Втулка рычага задней подвески Yamaha art. 90386-16001-00
По запросу
39
Направляющая заднего рычага Yamaha art. 90387-101A1-00
от 420 ₽
40
Шайба Yamaha art. 90201-10043-00
По запросу
41
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
42
Bolt, Flange art. 90105-10027-00
По запросу
43
Гайка Yamaha art. 95602-10200-00
По запросу
44
Collar 2 art. 8AC-47366-00-00
По запросу
45
Шайба Yamaha art. 90201-10136-00
от 500 ₽
46
Ролик верхний натяжной 75х20 мм Yamaha art. 8AC-47310-10-00
от 9 020 ₽
47
Washer, Plate art. 90201-103U7-00
По запросу
48
Bracket, Arm Pivot art. 8JD-47349-10-00
По запросу
49
Втулка оси направляющей гусеницы Yamaha art. 90386-20001-00
По запросу
50
Shaft 5 art. 8JD-47487-10-00
По запросу
51
Bolt, Flange art. 90105-10209-00
По запросу
52
Collar art. 8HP-47319-00-00
По запросу
53
Рычаг подвески Yamaha art. 8JD-47332-00-00
По запросу
54
Hook 2 art. 8ES-47447-00-00
По запросу
55
Circlip art. 99009-14400-00
По запросу
56
Stopper 2 art. 8JD-47496-00-00
По запросу
57
Bolt art. 97017-06025-00
По запросу
58
Шайба Yamaha art. 90201-06081-00
от 935 ₽
59
Гайка Yamaha art. 95707-06300-00
от 473 ₽
60
Shaft 2 art. 8JD-47475-00-00
По запросу
61
Protector art. 8GL-47445-01-00
По запросу
62
Spring, Rear 1 (K=3400Nmm/Deg) art. 8JE-47473-10-00
По запросу
63
Spring, Rear 1 (K=3400Nmm/Deg) art. 8JE-47474-10-00
По запросу
64
Втулка заднего рычага под пружину на маятник Yamaha art. 90381-28108-00
от 1 415 ₽
65
Направляющая пластина Yamaha art. 8ES-47467-00-00
По запросу
66
Shaft 6 art. 8JE-47488-00-00
По запросу
67
Washer, Plate art. 90201-19008-00
По запросу
68
Bracket 3 art. 8JD-47417-00-00
По запросу
69
Shaft 3 art. 83R-47485-02-00
По запросу
70
Washer, Claw art. 90214-10007-00
По запросу
71
Болт Yamaha art. 95817-10030-00
от 725 ₽
