модель 2014 года
- Модель SR VIPER R TX
- Код модели SRVIPER RTX SE (SR10RSEL)

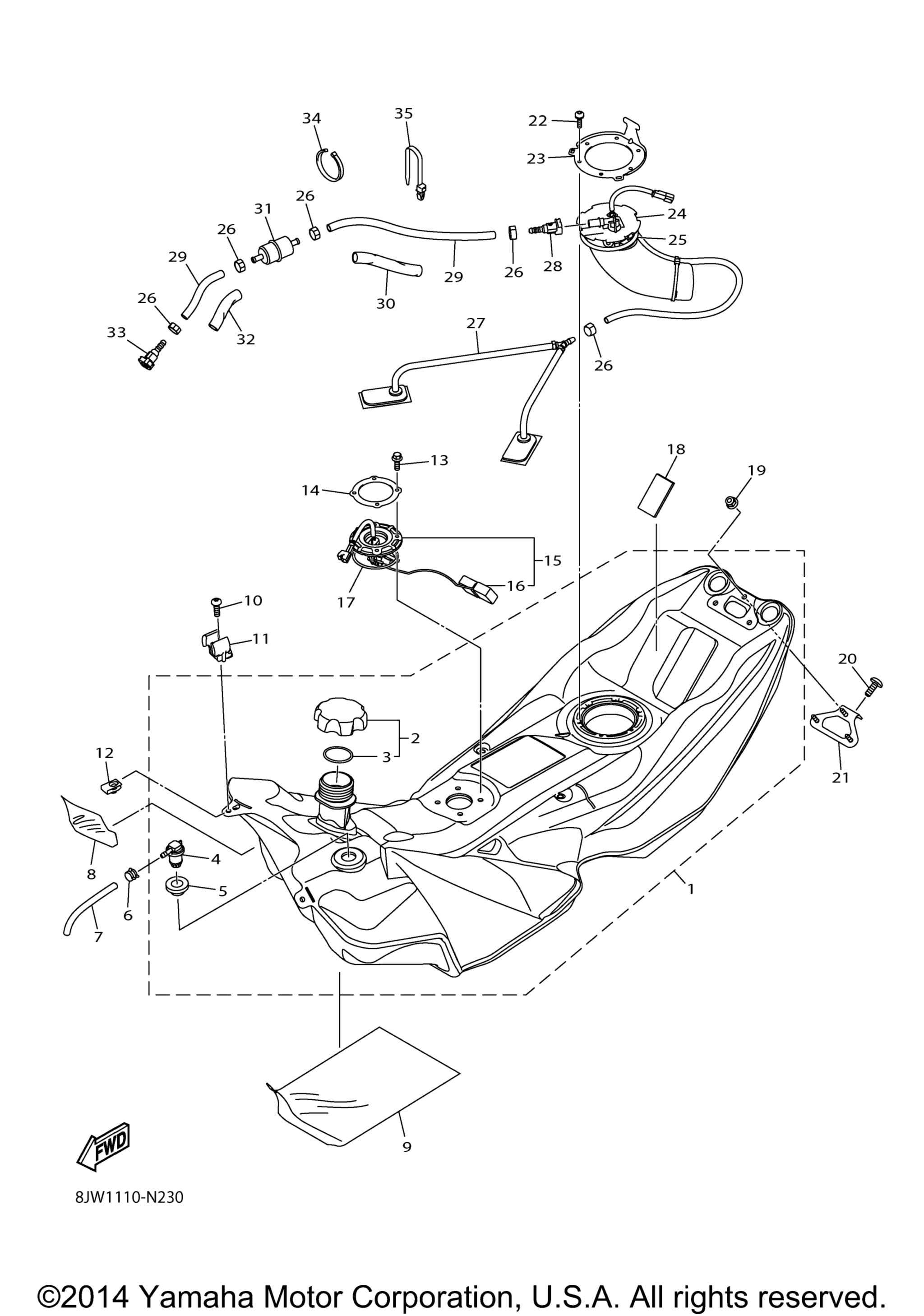

Схема топливного бака для SRVIPER RTX SE (SR10RSEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Assy art. 8JP-F4100-00-00
По запросу
2
. .Cap Assy art. 8JP-F4610-00-00
По запросу
3
. . .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
4
. .Valve, Check 1 art. 8JP-F4362-00-00
По запросу
5
. .Grommet art. 8JP-E5366-00-00
По запросу
6
Clamp, 10 art. 8JP-RAB12-00-00
По запросу
7
Hose, 4 (100 Feet) UR UN art. 8JP-RA907-00-00
По запросу
8
Insulator, Fuel Tank 1 art. 8JP-F416F-01-00
По запросу
9
Protector 1 art. 8JP-F476U-01-00
По запросу
10
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
11
Bracket, Filter art. 8JP-F4566-00-00
По запросу
12
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
13
Bolt, Flange M5x0.8X16 art. 8JP-RA178-00-00
По запросу
14
Plate, Retainer art. 8JP-K8166-00-00
По запросу
15
Sender Unit Assy, Fuel Meter art. 8JP-H5752-00-00
По запросу
16
. .Float art. 8JP-H369N-00-00
По запросу
17
O-Ring, 46.9 art. 8JP-RAF10-00-00
По запросу
18
Pad, Battery UN art. 8JP-H2121-00-00
По запросу
19
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
20
Screw, M6x1.0X16 art. 8JP-RA257-00-00
По запросу
21
Bracket, Tank Fitting art. 8JP-F134U-00-00
По запросу
22
Screw, M5x0.8X20 art. 8JP-RA242-00-00
По запросу
23
Bracket, Fuel Pump art. 8JP-F4491-00-00
По запросу
24
Fuel Pump Comp art. 8JP-E3907-00-00
По запросу
25
O-Ring art. 8JP-F4486-00-00
от 372 ₽
Аналог
372 ₽
Требуется 1 шт.
26
Clamp, 6 art. 8JP-RAB08-00-00
По запросу
27
Filter, Fuel art. 8JP-F4502-00-00
от 8 225 ₽
28
Fuel Pipe Joint Comp. 1 art. 8JP-F4304-00-00
По запросу
29
Hose, 5 (10 Feet) UN art. 8JP-RA909-10-00
По запросу
30
Protector, Pipe 2 art. 8JP-F432A-00-00
По запросу
31
Filter Assy art. 8JP-F4560-00-00
По запросу
32
Protector, Pipe art. 90891-50158-00
По запросу
33
Fuel Pipe Joint Comp. 1 art. 8FP-24304-00-00
По запросу
34
Clamp, 2 (8 Inch) UR UN art. 8JM-RAB01-00-00
По запросу
34
Clamp, 8 (11.75 Inch) UR UN art. 8JP-RAB10-00-00
По запросу
35
Clamp, 3 UN art. 8JM-RAB02-00-00
По запросу
