модель 2014 года
- Модель SR VIPER R TX
- Код модели SRVIPER RTX (SR10REB)

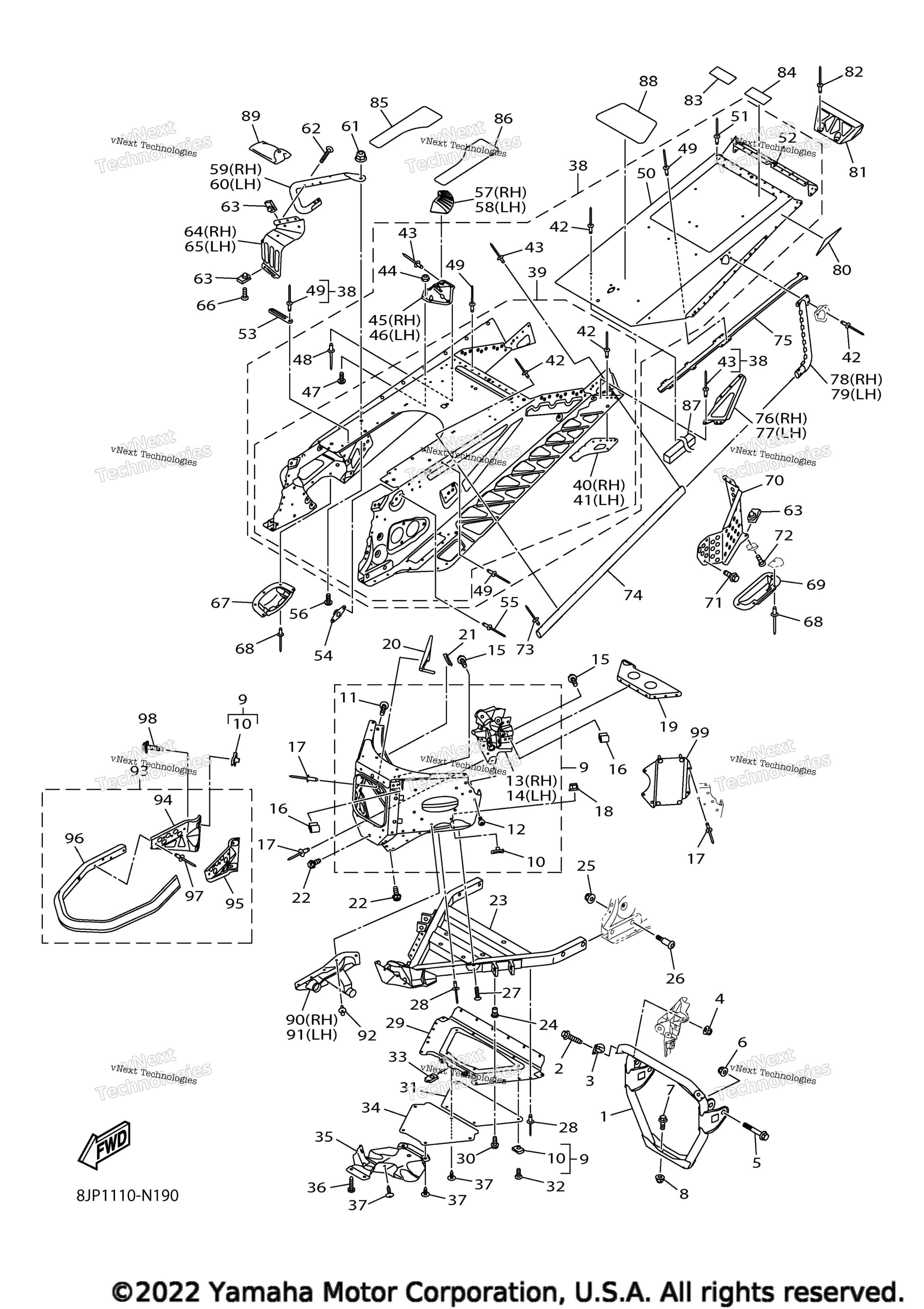

Схема рамы для SRVIPER RTX (SR10REB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Engine art. 8JP-F194E-20-00
По запросу
2
Bolt, Flange art. 8JP-RA188-00-00
По запросу
3
Insert art. 8JP-F3775-00-00
По запросу
4
.Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
5
Bolt, Flange M12x1.25X75 art. 8JP-RA1A5-00-00
По запросу
6
Nut, Self-Locking art. 8JP-RA362-00-00
По запросу
7
Bolt, Flange art. 8JP-RA195-00-00
По запросу
8
Nut, Self-Locking art. 8JP-RA360-00-00
По запросу
9
Bulkhead art. 8JP-F191A-10-00
По запросу
10
. Nut, Spring art. 8JP-RA354-00-00
По запросу
11
. .Screw, Tapping art. 8JP-RA281-00-00
По запросу
12
. Screw art. 8JP-RA271-00-00
По запросу
13
. .Holder, Absorber 2 art. 8JP-F377J-00-00
По запросу
14
. .Holder, Absorber art. 8JP-F376J-00-00
По запросу
15
Bolt, Flange art. 8JP-RA180-00-00
По запросу
16
Bracket, Upper art. 8JP-F2219-00-00
По запросу
17
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
18
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
19
Reinforcement, Frame 3 art. SMA-8JPST-BR-KT
По запросу
20
Bracket, Stopper Steeering art. 8JP-F131G-00-00
По запросу
21
Trim (3 Feet) UN art. 8JP-F15B3-00-00
По запросу
22
Screw, Tapping art. 8JP-RA279-00-00
По запросу
23
Frame Under 1 art. 8KC-F196A-10-00
По запросу
24
..Nut, Hexagon art. 8JP-RA331-00-00
По запросу
25
.Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
26
Screw art. 8JP-RA275-00-00
По запросу
27
Screw art. 8JP-RA258-00-00
По запросу
28
Rivet, 9 art. 8JP-RA518-00-00
По запросу
29
Frame, Under 2 art. 8JP-F196E-00-00
По запросу
30
Screw art. 8JP-RA245-00-00
По запросу
31
Cover, Under art. 8JP-F2863-00-00
По запросу
32
Screw, M6x1.0X16 art. 8JP-RA255-00-00
По запросу
33
Nut, Spring art. 8JP-RA349-00-00
По запросу
34
Panel, Under art. 8JP-F114G-00-00
По запросу
35
Cover, Front art. 8JP-F2865-00-00
По запросу
36
Screw, M5x0.8X25 art. 8JP-RA246-00-00
По запросу
37
Screw, Tapping 10-12X5/8 art. 8KC-RA290-00-00
По запросу
38
Rear Frame Comp art. 8JP-F1950-00-00
По запросу
39
. .Panel, Frame art. 8JP-F1911-00-00
По запросу
40
. . . . Bracket, Rear Track Sus art. 8JP-F1954-00-00
По запросу
41
. . . . Bracket, Rear Track Sus art. 8JP-F1944-00-00
По запросу
42
. . Rivet, 9 UN art. 8JP-RA518-00-00
По запросу
43
. .Rivet UN art. 8JP-RA527-00-00
По запросу
44
. Nut, Self-Locking art. 8JP-RA370-00-00
По запросу
45
. . Bracket, Member 2 art. 8JP-F115M-00-00
По запросу
46
. .Bracket, Member 1 art. 8JP-F115L-00-00
По запросу
47
. .Screw, 5 art. 8JP-RA239-00-00
По запросу
48
. Rivet art. 8JP-RA528-00-00
По запросу
49
. Rivet, 8 UN art. 8JP-RA517-00-00
По запросу
50
. .Panel, Sub Frame 1 art. 8JP-F1912-00-00
По запросу
51
. .Rivet, 5 UN art. 8JP-RA514-00-00
По запросу
52
. .Reineforcement, Frame Rear 1 art. 8JP-F1923-00-00
По запросу
53
Clamp, 18 UN art. 8JP-RAB20-00-00
По запросу
54
Bracket art. 8JP-F1919-00-00
По запросу
55
Rivet, 10 art. 8JP-RA519-00-00
По запросу
56
Screw art. 8JP-RA272-00-00
По запросу
57
Supt., Fuel Tank 2 art. 8JP-F2556-00-00
По запросу
58
Supt., Fuel Tank 1 art. 8JP-F2555-00-00
По запросу
59
Reinforcement, Frame art. 8JP-F192E-00-00
По запросу
60
Reinforcement, Frame Side art. 8JP-F1929-00-00
По запросу
61
.Nut, Self-Locking art. 8JM-RA301-00-00
По запросу
62
Screw art. 8JP-RA247-00-00
По запросу
63
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
64
Reinforcement Sub Frame Fr 2 art. 8JP-F1996-00-00
По запросу
65
Reinforcement Sub Frame Fr 1 art. 8JP-F1995-00-00
По запросу
66
Screw art. 8JP-RA251-00-00
По запросу
67
Protector, Chain art. 8JP-F2147-00-00
По запросу
68
Rivet, 14 art. 8JP-RA523-00-00
По запросу
69
Protector, Disk Brake art. 8JP-F5717-00-00
По запросу
70
Protector, Disc Brake art. 8JP-F5718-00-00
По запросу
71
Bolt, Flange art. 8JP-RA179-00-00
По запросу
72
Screw art. 8JP-RA244-00-00
По запросу
73
Rivet UN art. 8JP-RA526-00-00
По запросу
74
Reinforcement, Footrest 1 art. 8JP-F1926-00-00
По запросу
75
Protecter, Wire Harness art. 8JP-H2589-00-00
По запросу
76
Gusset, Running Board (R.H.) art. 8JP-F1135-00-00
По запросу
77
Gusset, Running Board (L.H.) art. 8JP-F1134-00-00
По запросу
78
Gusset, Tunnel Roll (R.H.) art. 8JP-F1137-00-00
По запросу
79
Gusset, Tunnel Roll (L.H.) art. 8JP-F1136-00-00
По запросу
80
Label 1 art. 8JP-F151A-10-00
По запросу
81
Bracket, Taillight art. 8JP-F117E-00-00
По запросу
82
Rivet, 8 UN art. 8JP-RA517-00-00
По запросу
83
.Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
84
.Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
85
Protector, Frame 3 art. 8JP-F197C-00-00
По запросу
86
Protector, Frame art. 8JP-F197B-00-00
По запросу
87
Protector, Frame art. 8JP-F1978-00-00
По запросу
88
Protector, Fuel Tank art. 8JP-F4141-00-00
По запросу
89
Tool Kit art. 8JP-F8100-00-00
По запросу
90
Cover 3 art. 8JP-F198J-00-00
По запросу
91
Cover 1 art. 8JP-F198F-00-00
По запросу
92
Пистон пластиковый Yamaha art. 8JP-RA511-00-00
По запросу
93
Front Bumper Comp art. 8JP-K7510-00-00
По запросу
94
. .Bracket, Front Bumper 2 art. 8JP-F1959-00-00
По запросу
95
. .Bracket, Front Bumper 1 art. 8JP-F1949-00-00
По запросу
96
. .Bumper, Front 1 art. 8JP-K7511-00-00
По запросу
97
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
98
Screw art. 8JP-RA270-00-00
По запросу
99
Bracket, Unit art. 8JP-H5991-00-00
По запросу
