модель 2015 года
- Модель APEX XTX
- Код модели APEX XTX (RX10PXTFB)

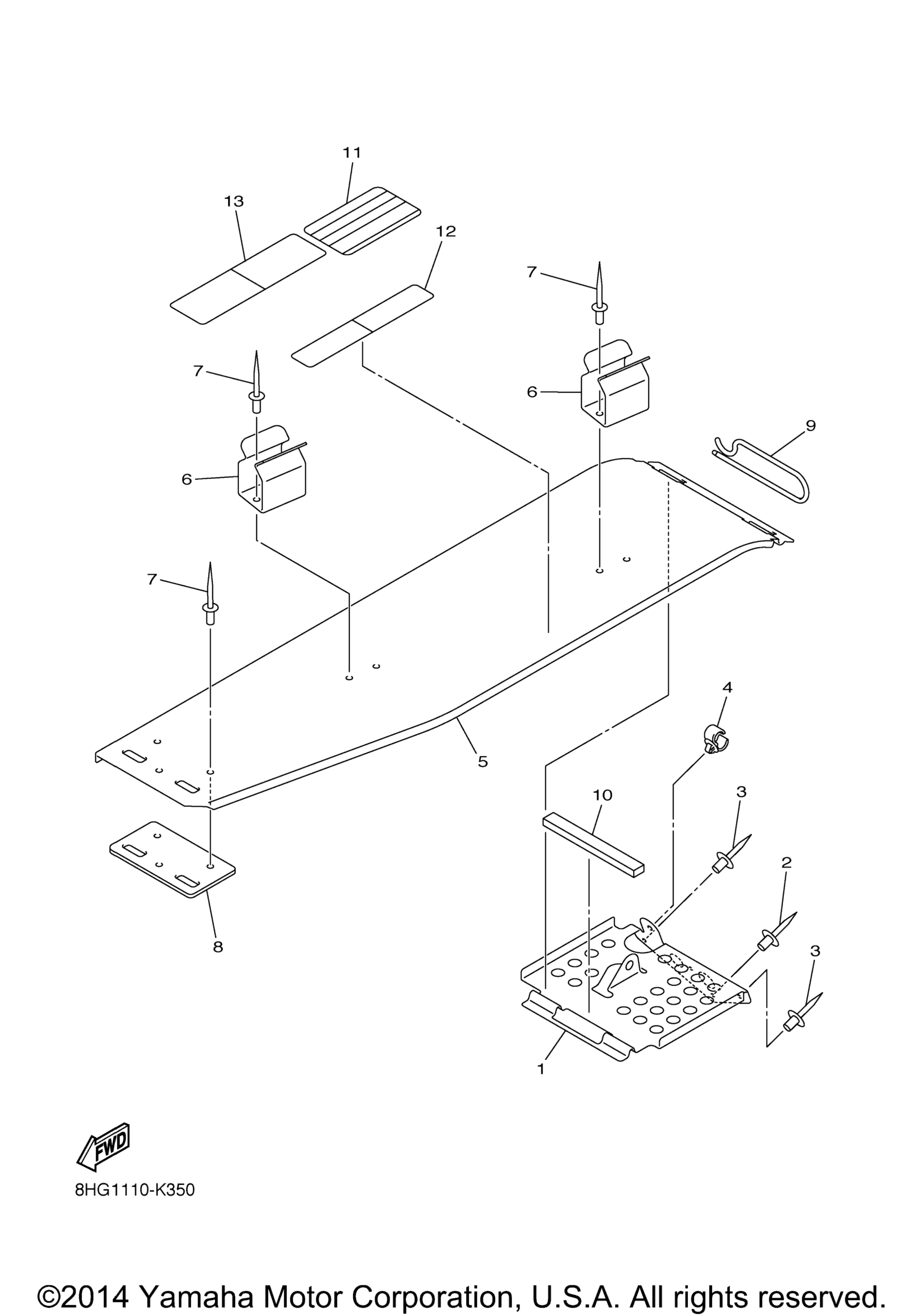

Схема защиты Luggage Box для APEX XTX (RX10PXTFB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hook art. 8HG-21973-00-00
По запросу
2
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
3
Rivet, Blind (4.8X12.1 Black) art. 90267-48026-00
По запросу
4
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
5
Guard, Drive art. 8HG-77311-00-00
По запросу
6
Stay, Belt art. 8CR-77338-00-00
По запросу
7
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
8
Protector art. 8FP-77373-00-00
По запросу
9
Штифт Yamaha art. 8CR-77384-01-00
По запросу
10
Damper 1 art. 8CR-77319-00-00
По запросу
11
Label, Warning 2 art. 8BD-77762-00-00
По запросу
12
Label, Caution art. 8HG-1417E-00-00
По запросу
13
Label 1 art. 8ES-47578-00-00
По запросу
