модель 2015 года
- Модель APEX
- Код модели APEX (RX10PFB)

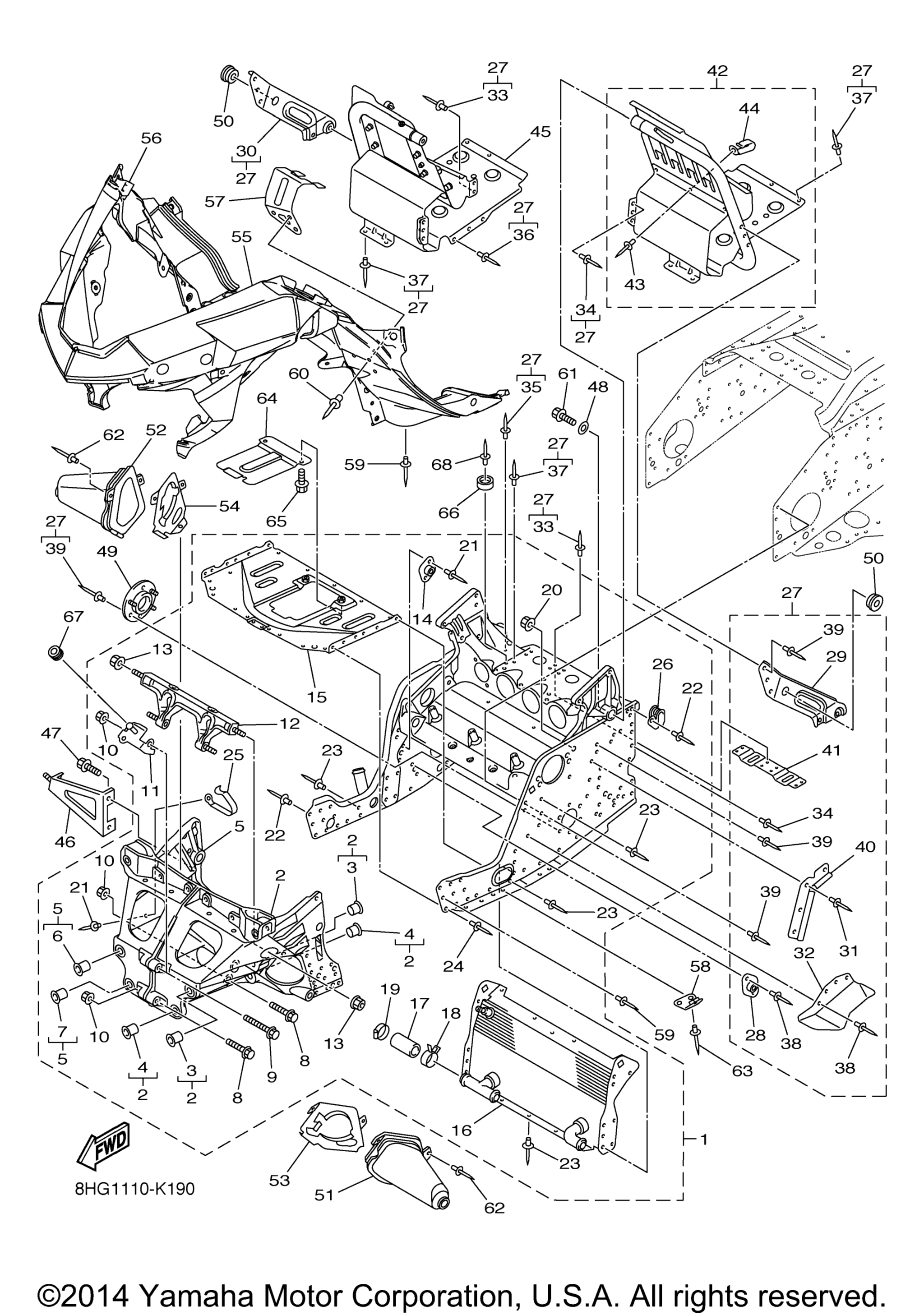

Схема рамы 1 для APEX (RX10PFB)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Frame Comp art. 8HG-21940-02-00
По запросу
2
. .Bulkhead art. 8FA-W2197-13-00
По запросу
3
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
4
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
5
. .Bulkhead 2 art. 8FA-W2198-15-00
По запросу
6
Втулка в переднюю часть рамы Yamaha art. 90381-15001-00
от 420 ₽
7
Втулка в переднюю часть рамы Yamaha art. 90381-16004-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08060-00
от 578 ₽
9
. .Bolt, Flange art. 90105-084A1-00
По запросу
10
Гайка Yamaha art. 90185-08169-00
По запросу
11
. .Bracket 2 art. 8HG-2836E-00-00
По запросу
12
. .Bracket, Steering 1 art. 8FG-21947-00-00
По запросу
13
Гайка Yamaha art. 95607-10200-00
от 420 ₽
14
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
15
. .Protector art. 8FR-2193A-01-00
По запросу
16
. .Heat Exchanger Assy art. 8FR-12440-00-00
По запросу
17
. .Hose 7 art. 8FA-12551-00-00
По запросу
18
. .Clip art. 90467-28046-00
По запросу
19
. .Hose Clamp Assy art. 90450-35001-00
По запросу
20
Гайка Yamaha art. 90185-08169-00
По запросу
21
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
22
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
23
. Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
24
. .Rivet, Blind art. 90267-48015-00
По запросу
25
. .Clamp art. 90462-08083-00
По запросу
26
. .Clamp art. 90462-10054-00
По запросу
27
Frame Connection Kit art. 8HG-W2195-00-00
По запросу
28
. .Bracket, Chain Housing art. 8CR-21939-01-00
По запросу
29
. .Bracket, 5 art. 8JA-2196M-00-00
По запросу
30
. .Bracket, 6 art. 8JA-2197M-00-00
По запросу
31
. Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
32
. .Cover 2 art. 8FP-2198G-01-00
По запросу
33
. .Rivet, Blind (4.8X16.4 Yello art. 90267-48016-00
По запросу
34
. .Rivet, Blind (4.8X17 Yellow) art. 90267-48016-00
По запросу
35
. .Rivet, Blind (4.8X14.1 Black art. 90267-47186-00
По запросу
36
. Rivet, Blind (4.8X15.2 Silver art. 90267-48083-00
По запросу
37
. Rivet, Blind (4.8X12.1 Yellow art. 90267-48023-00
По запросу
38
. Rivet, Blind (4.7X16.4 Yellow art. 90267-47195-00
По запросу
39
. Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
40
. .Clamp, Wire Harness art. 8FA-21999-00-00
По запросу
41
. .Protector, Muffler art. 8HG-2194H-00-00
По запросу
42
Footrest Comp. 1 art. 8HG-21960-00-00
По запросу
43
. Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
44
. .Clamp art. 90465-08277-00
По запросу
45
Footrest Comp. 2 art. 8HG-21970-00-00
По запросу
46
Bracket, Oil Tank 1 art. 8HG-2193E-00-00
По запросу
47
Bolt, Flange art. 95822-08014-00
По запросу
48
Washer, Plate art. 90201-08326-00
По запросу
49
Housing, Reinf Sub-Assy (L.H) art. 8EK-21920-01-00
По запросу
50
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
51
Пыльник рулевой тяги левый Yamaha art. 8FU-2198F-01-00
от 2 615 ₽
52
Cover 3 art. 8FU-2198J-01-00
По запросу
53
Plate, Steering Bracket 1 art. 8FU-2195E-01-00
По запросу
54
Plate, Steering Bracket 2 art. 8FU-2195F-01-00
По запросу
55
Frame Under 1 art. 8FP-2196A-02-00
По запросу
56
Frame, Under 2 art. 8FP-2196E-02-00
По запросу
57
Bracket, Guard Fitting art. 8FP-21972-00-00
По запросу
58
Bracket 3 art. 8FA-2196F-00-00
По запросу
59
Rivet, Blind (4.8X18.6 Black) art. 90267-48018-00
По запросу
60
Rivet, Blind (4.7X19.5 Black) art. 90267-47200-00
По запросу
61
Болт с фланцем Yamaha art. 95817-08020-00
от 935 ₽
62
Rivet, Blind (4.7X16.4 Yellow) art. 90267-47195-00
По запросу
63
Rivet, Blind (4.8X14 Yellow) art. 90267-48177-00
По запросу
64
Protector, Frame Fr art. 8FR-2197E-00-00
По запросу
65
Болт Yamaha art. 92012-06012-00
По запросу
66
Stopper art. 8HG-24768-00-00
По запросу
67
Grommet art. 90480-12053-00
По запросу
68
Rivet, Blind (4.8X12.3) art. 90267-48059-00
По запросу
