модель 2015 года
- Модель PHAZER XTX
- Код модели PHAZER XTX (PZ50XTFB)

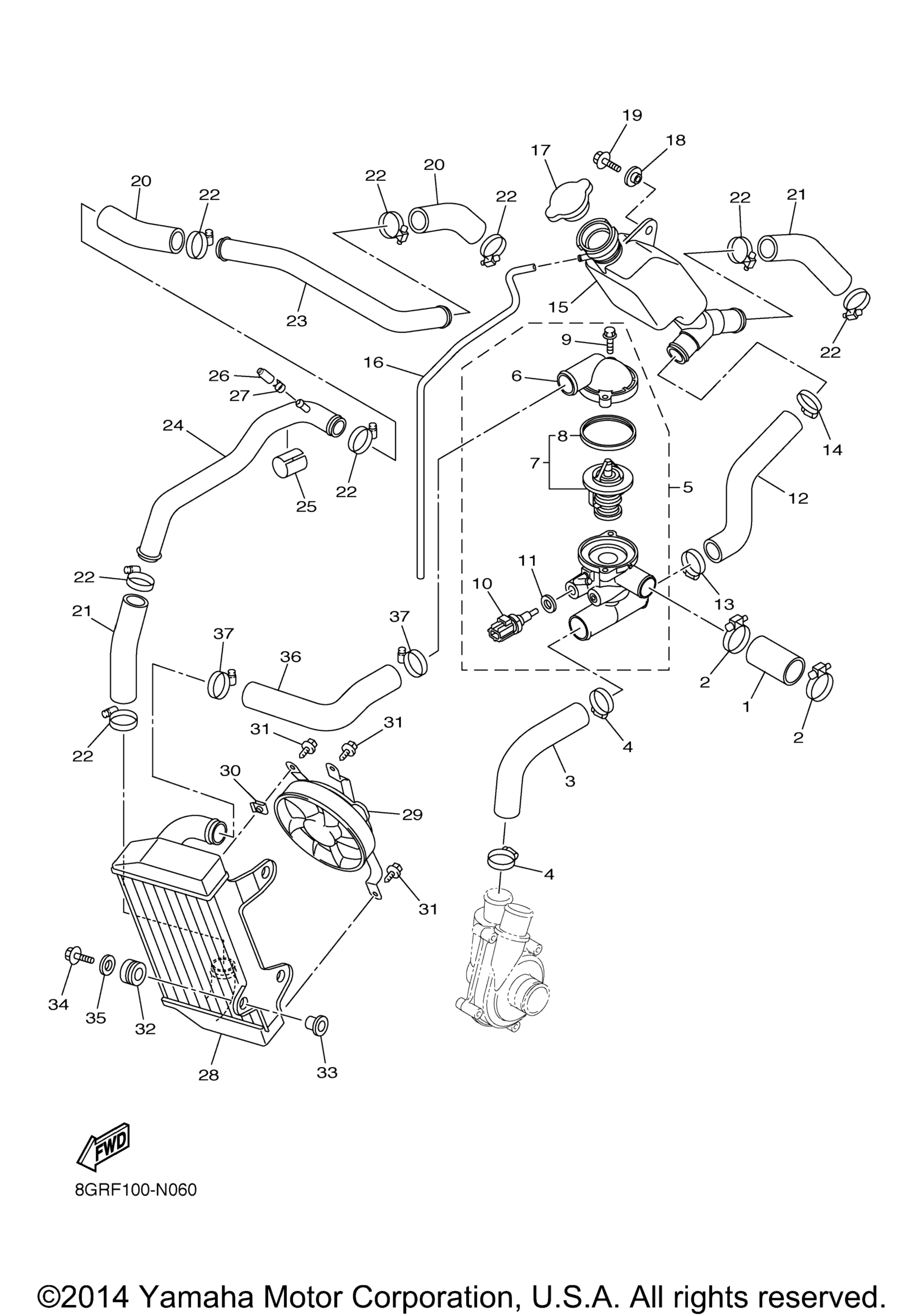

Схема шланга радиатора для PHAZER XTX (PZ50XTFB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 2 art. 8GC-1243E-00-00
По запросу
2
Hose Clamp Assy art. 90450-35001-00
По запросу
3
Hose, 4 art. 8GC-1244G-00-00
По запросу
4
Hose Clamp Assy art. 90450-38040-00
По запросу
5
Joint Assy art. 8GC-12580-10-00
По запросу
6
. .Cover, Thermostat art. 5VX-12413-00-00
По запросу
7
Термостат Yamaha art. 8FN-12410-00-00
По запросу
8
. . ..Seal, Thermostat art. 8EK-12412-00-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
10
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
11
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
12
Hose, 3 art. 8GC-1243F-00-00
По запросу
13
Hose Clamp Assy art. 90450-38040-00
По запросу
14
Hose Clamp Assy art. 90450-35001-00
По запросу
15
Tank, Reserve art. 8GC-1249B-00-00
По запросу
16
Hose art. 90445-08022-00
По запросу
17
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
18
Collar art. 90387-06024-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
20
Pipe 6 art. 8GC-12476-00-00
По запросу
21
Pipe 7 art. 8GC-12477-00-00
По запросу
22
Hose Clamp Assy art. 90450-35001-00
По запросу
23
Pipe, Water art. 8GC-12564-00-00
По запросу
24
Pipe 1 art. 8GC-12481-00-00
По запросу
25
Damper, Radiator art. 8GC-12465-00-00
По запросу
26
Plug, Blind art. 16G-13569-00-00
По запросу
27
Clip art. 90467-11028-00
По запросу
28
Radiator Comp art. 8GC-12461-00-00
По запросу
29
Blower Assy art. 8GJ-12405-00-00
По запросу
30
Nut 1 art. 5SL-12671-00-00
По запросу
31
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
32
Grommet art. 90480-15528-00
По запросу
33
Collar art. 90387-06065-00
По запросу
34
Болт Yamaha art. 95022-06030-00
от 221 ₽
35
Washer Plain art. 90201-06380-00
По запросу
36
Pipe 8 art. 8GC-1248A-00-00
По запросу
37
Hose Clamp Assy art. 90450-35001-00
По запросу
