модель 2015 года
- Модель SR VIPER M TX
- Код модели SRVIPER MTX 162 LE (SR10M62LFO)

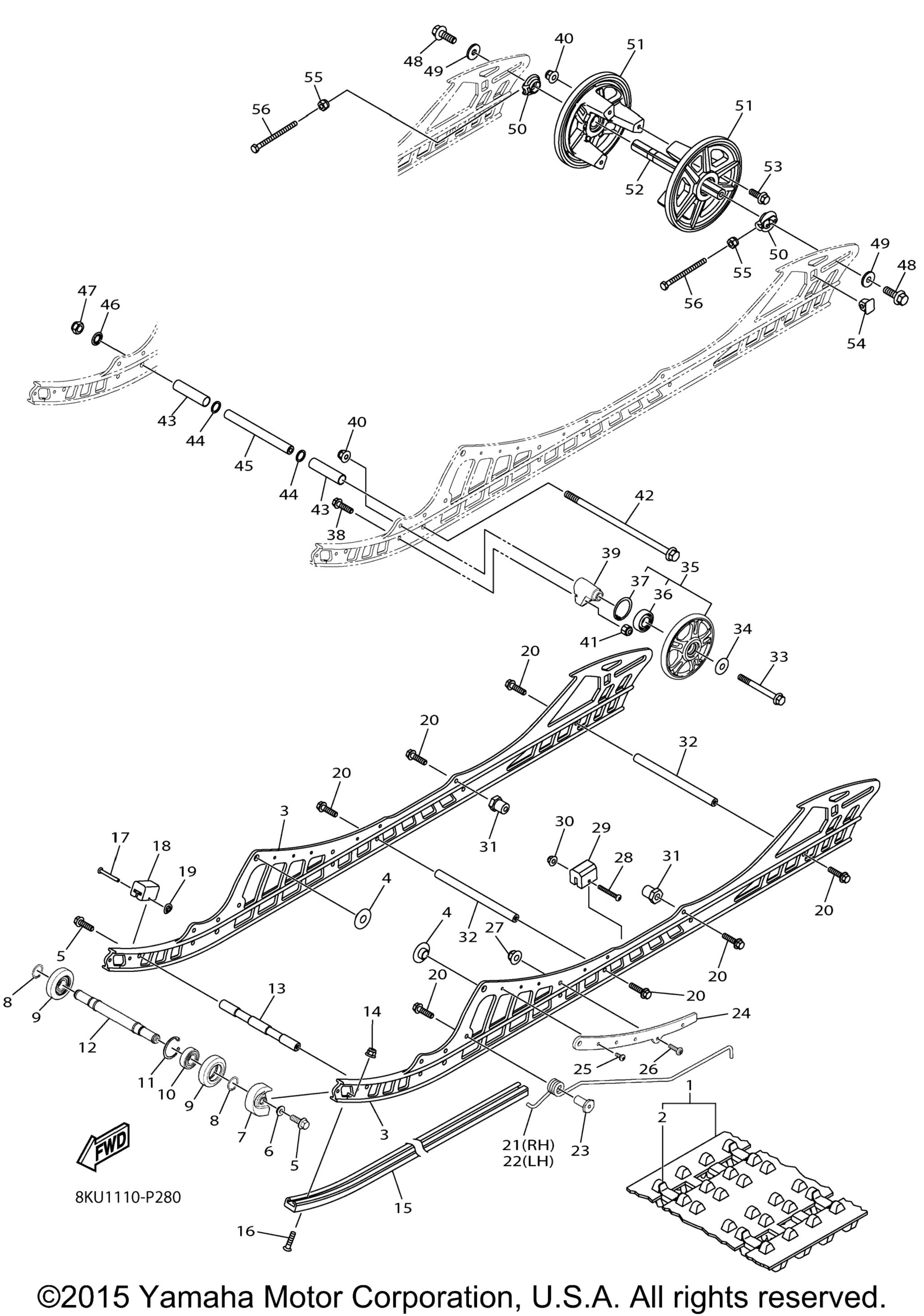

Схема track подвеска 1 для SRVIPER MTX 162 LE (SR10M62LFO)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Assy art. 8KT-G7110-00-00
По запросу
2
. .Plate, Reinforcement art. 8JR-G7113-00-00
По запросу
3
Frame, Sliding art. 8KT-G741A-20-00
По запросу
4
Collar, 13 art. 8JP-RA725-00-00
По запросу
5
Bolt, Flange M8x1.25X30 art. 8JP-RA189-00-00
По запросу
6
Washer , End art. 8JP-RA472-00-00
По запросу
7
Runner, Sliding 2 art. 8JR-G7422-20-00
По запросу
8
.Washer , Ring art. 8JP-RA473-00-00
По запросу
9
.Suspension Wheel Assy art. 8JR-G7310-10-00
По запросу
10
.Bearing, 2 art. 8JM-RAY03-00-00
По запросу
11
.Circlip, 2 art. 8JM-RAH01-00-00
По запросу
12
.Shaft 3 art. 8JR-G7485-10-00
По запросу
13
Shaft 3 art. 8JR-G7485-00-00
По запросу
14
Nut, Flange Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
15
Runner, Sliding 1 art. 8KT-G7421-00-00
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1625 мм
art. 10-6400-0-01-01
3 117 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
16
Screw, 1/4-20X1.125 art. 8JM-RA206-00-00
По запросу
17
Pin, 2 art. 8JM-RAY02-00-00
По запросу
18
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
19
..Nut, 0.125 art. 8JP-RA346-00-00
По запросу
20
Bolt, Flange M8x1.25X25 art. 8JP-RA186-00-00
По запросу
21
Scraper art. 8KG-G381D-10-00
По запросу
22
Scraper art. 8KG-G381D-00-00
По запросу
23
Bush, Pivot art. 8KG-G7371-00-00
По запросу
24
Frame, Sliding C art. 8KG-G741C-20-00
По запросу
25
Screw, M6x1x16 art. 8JP-RA271-00-00
По запросу
26
Screw art. 8KG-RA229-00-00
По запросу
27
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
28
Screw, M5x0.8X40 art. 8JP-RA249-00-00
По запросу
29
Damper 2 art. 8JP-G7457-00-00
По запросу
30
Nut, Flange Locking M5x0.8 art. 8JP-RA363-00-00
По запросу
31
Nut art. 8JR-G7368-00-00
По запросу
32
Shaft, Pivot art. 8JR-G7337-00-00
По запросу
33
Bolt, Flange 1 art. 8JP-RA1B5-00-00
По запросу
34
Washer, 9 art. 8JP-RA466-00-00
По запросу
35
Suspension Wheel Assy art. 8JR-G7310-00-00
По запросу
36
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
37
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
38
Bolt, Flange 2 art. 8JP-RA1B6-00-00
По запросу
39
Bracket 7 art. 8JP-G7419-10-00
По запросу
40
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
41
Nut, Lock 1 art. 8JP-RA379-00-00
По запросу
42
Bolt, Flange M10-1.25X250 art. 8JP-RA194-10-00
По запросу
43
Collar, 11 art. 8JP-RA723-00-00
По запросу
44
Washer, 0.890X1.19X0.060 art. 8JP-RA437-00-00
По запросу
45
Collar, 22.2 art. 8JP-RA729-00-00
По запросу
46
Washer, Tooth M10 art. 8JP-RA457-00-00
По запросу
47
Nut, Hex. Locking M10x1/25 art. 8JP-RA371-00-00
По запросу
48
Bolt, Flange M10x1.25X30 art. 8JP-RA198-00-00
По запросу
49
Washer, M10x29 art. 8JP-RA453-00-00
По запросу
50
Wheel, Guide 1 art. 8JP-G7534-00-00
По запросу
51
Guide Wheel Assy art. 8JR-G7550-01-00
По запросу
52
Axle, Rear art. 8JP-G7521-00-00
По запросу
53
Bolt, Flange M6x1.0X20 art. 8JP-RA181-00-00
По запросу
54
Bracket 5 art. 8JP-G7463-00-00
По запросу
55
Nut, Hex. Locking M8x1.25 art. 8JP-RA372-00-00
По запросу
56
Bolt, Hex. M8x1.25X100 art. 8JP-RA1B1-00-00
По запросу
