модель 2015 года
- Модель SR VIPER R TX
- Код модели SRVIPER R TX DX (SR10RDFB)

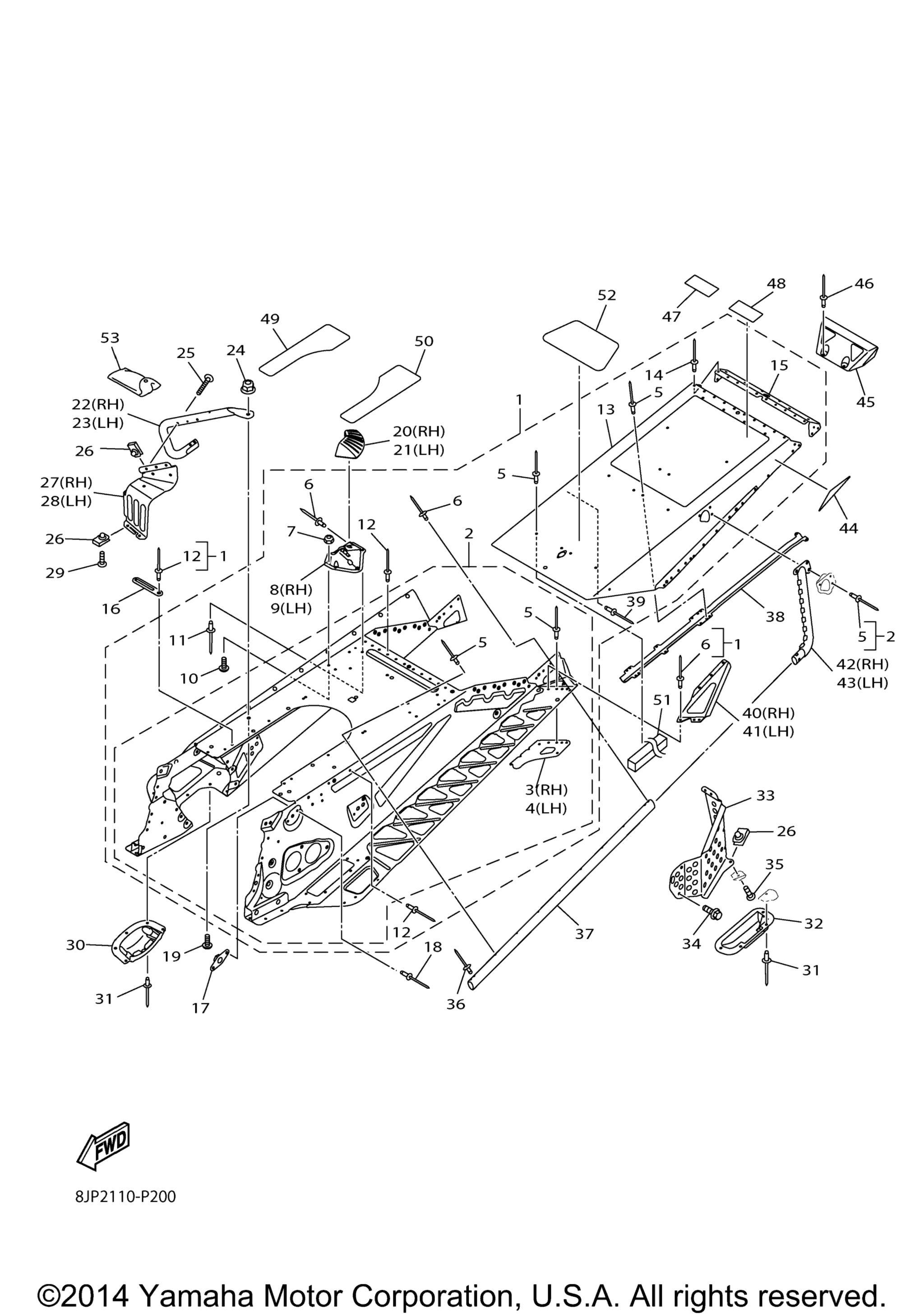

Схема рамы 2 для SRVIPER R TX DX (SR10RDFB)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Frame Comp UR FOR YB art. 8JW-F1950-00-00
По запросу
1
Rear Frame Comp UR FOR VRC1 art. 8JW-F1950-30-00
По запросу
2
. . .Panel, Frame UR FOR YB art. 8JW-F1911-00-00
По запросу
2
. . .Panel, Frame UR FOR VRC1 art. 8JW-F1911-30-00
По запросу
3
. . . . Bracket, Rear Track Sus UR FOR VRC1 art. 8JW-F1954-30-00
По запросу
3
. . . . Bracket, Rear Track Sus UR FOR YB art. 8JW-F1954-00-00
По запросу
4
. . . . Bracket, Rear Track Sus UR FOR VRC1 art. 8JW-F1944-30-00
По запросу
4
. . . . Bracket, Rear Track Sus UR FOR YB art. 8JW-F1944-00-00
По запросу
5
. . Rivet, 9 UR FOR VRC1 art. 8JP-RA518-00-00
По запросу
5
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
6
. Rivet, 3/16 art. 8JP-RA527-00-00
По запросу
7
. .Nut, Hex. Locking art. 8JP-RA370-00-00
По запросу
8
. Bracket, Member 2 UR FOR VRC1 art. 8JW-F115M-30-00
По запросу
8
. Bracket, Member 2 UR FOR YB art. 8JW-F115M-00-00
По запросу
9
. .Bracket, Member 1 UR FOR VRC1 art. 8JW-F115L-30-00
По запросу
9
. .Bracket, Member 1 UR FOR YB art. 8JW-F115L-00-00
По запросу
10
. .Screw, 5 art. 8JP-RA239-00-00
По запросу
11
. Rivet, 3/16 art. 8JP-RA528-00-00
По запросу
12
. .Rivet, 17 UR FOR YB art. 8JP-RA529-00-00
По запросу
12
. Rivet, 8 UR FOR VRC1 art. 8JP-RA517-00-00
По запросу
13
. . .Panel, Sub Frame 1 UR FOR YB art. 8JW-F1912-00-00
По запросу
13
. . .Panel, Sub Frame 1 UR FOR VRC1 art. 8JW-F1912-30-00
По запросу
14
. .Rivet, 18 UR FOR YB art. 8JP-RA530-00-00
По запросу
14
. Rivet, 5 UR FOR VRC1 art. 8JP-RA514-00-00
По запросу
15
. Reinforcement, Frame Rear 1 UR FOR YB art. 8JW-F1923-00-00
По запросу
15
. .Reineforcement, Frame Rear 1 UR FOR VRC1 art. 8JW-F1923-30-00
По запросу
16
Clamp, 20 UN art. 8JP-RAB22-00-00
По запросу
17
Bracket art. 8JP-F1919-00-00
По запросу
18
.Rivet, 12 UR FOR YB art. 8JP-RA521-00-00
По запросу
18
Rivet, 10 UR FOR VRC1 art. 8JP-RA519-00-00
По запросу
19
Screw, M8x1.25X20 art. 8JP-RA272-00-00
По запросу
20
Support, Fuel Tank 2 art. 8JP-F2556-00-00
По запросу
21
Support, Fuel Tank 1 art. 8JP-F2555-00-00
По запросу
22
Reinforcement, Frame UR FOR YB art. 8JP-F192E-00-00
По запросу
22
Reinforcement, Frame UR FOR VRC1 art. 8JW-F192E-30-00
По запросу
23
Reinforcement, Frame Side UR FOR YB art. 8JP-F1929-00-00
По запросу
23
Reinforcement, Frame Side UR FOR VRC1 art. 8JW-F1929-30-00
По запросу
24
Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
25
Screw, M5x0.8X35 art. 8JP-RA247-00-00
По запросу
26
Гайка пружинная Yamaha art. 8JP-RA353-00-00
от 368 ₽
27
Reinforcement Sub Frame Front 2 UR FOR YB art. 8JW-F1996-00-00
По запросу
27
Reinforcement Sub Frame Fr 2 UR FOR VRC1 art. 8JW-F1996-30-00
По запросу
28
Reinforcement Sub Frame Front 1 UR FOR YB art. 8JW-F1995-00-00
По запросу
28
Reinforcement Sub Frame Fr 1 UR FOR VRC1 art. 8JW-F1995-30-00
По запросу
29
Screw, M5x1.0X16 art. 8JP-RA251-00-00
По запросу
30
Protector, Chain art. 8JP-F2147-00-00
По запросу
31
Rivet, 14 art. 8JP-RA523-00-00
По запросу
32
Protector, Disc Brake art. 8JP-F5717-00-00
По запросу
33
Protector, Disc Brake UR FOR VRC1 art. 8JW-F5718-30-00
По запросу
33
Protector, Disc Brake UR FOR YB art. 8JW-F5718-60-00
По запросу
34
Bolt, Flange M6x1.0X12 art. 8JP-RA179-00-00
По запросу
35
Screw, M5x0.8X20 art. 8JP-RA244-00-00
По запросу
36
Rivet, 3/16 UN art. 8JP-RA526-00-00
По запросу
37
Reinforcement, Footrest 1 UR FOR VRC1 art. 8JW-F1926-30-00
По запросу
37
Reinforcement, Footrest 1 UR FOR YB art. 8JW-F1926-00-00
По запросу
38
Protecter, Wire Harness art. 8JP-H2589-00-00
По запросу
39
.Rivet, 20 art. 8JP-RA532-00-00
По запросу
40
Gusset UR FOR VRC1 art. 8JW-F1135-30-00
По запросу
40
Gusset UR FOR YB art. 8JW-F1135-00-00
По запросу
41
Gusset UR FOR VRC1 art. 8JW-F1134-30-00
По запросу
41
Gusset UR FOR YB art. 8JW-F1134-00-00
По запросу
42
Gusset UR FOR VRC1 art. 8JW-F1137-30-00
По запросу
42
Gusset UR FOR YB art. 8JW-F1137-00-00
По запросу
43
Gusset UR FOR VRC1 art. 8JW-F1136-30-00
По запросу
43
Gusset UR FOR YB art. 8JW-F1136-00-00
По запросу
44
Label 1 art. 8JP-F151A-10-00
По запросу
45
Bracket, Taillight UR FOR YB art. 8JW-F117E-10-00
По запросу
45
Bracket, Taillight UR FOR VRC1 art. 8JW-F117E-40-00
По запросу
46
Rivet, 8 UN art. 8JP-RA517-00-00
По запросу
47
Label, Warning 2 (English) art. 8JP-K7762-70-00
По запросу
48
Label, Warning 2 (French) art. 8JP-K7762-S0-00
По запросу
49
Protector, Frame 3 art. 8JP-F197C-00-00
По запросу
50
Protector, Frame art. 8JP-F197B-00-00
По запросу
51
Protector, Frame art. 8JP-F1978-00-00
По запросу
52
Protector, Fuel Tank art. 8JP-F4141-00-00
По запросу
53
Tool Kit art. 8JP-F8100-00-00
По запросу
