модель 2015 года
- Модель SRX 120
- Код модели SRX120 (SRX120FL)

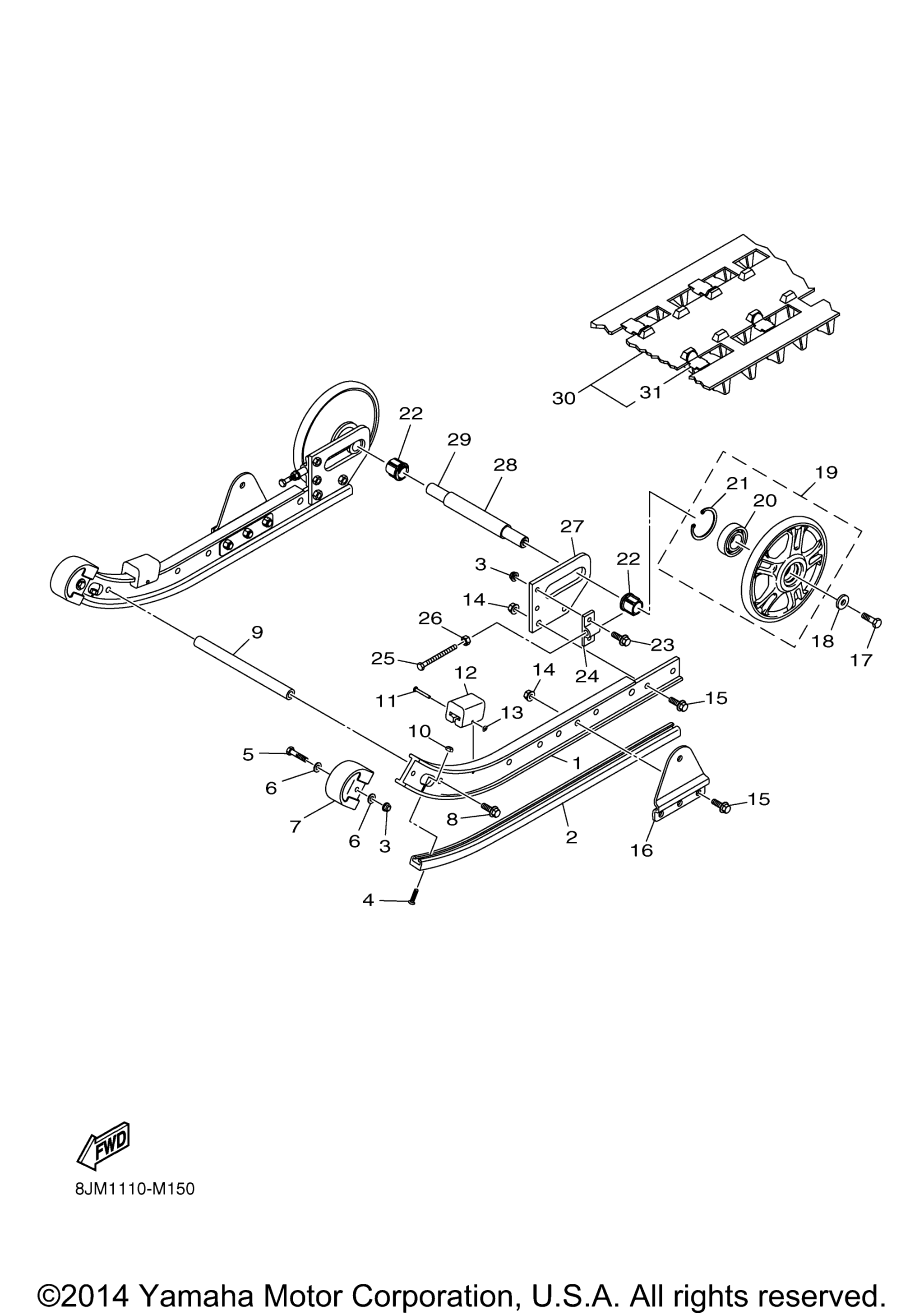

Схема track подвеска 1 для SRX120 (SRX120FL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Sliding art. 8JM-G741A-00-00
По запросу
2
Склиз гусеницы Yamaha art. 8JM-G7421-00-00
от 3 066 ₽
3
Nut, Self-Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
4
Screw, 1/4-20X1.125 art. 8JM-RA206-00-00
По запросу
5
Bolt, Hexagon 1/4-20X1.125 art. 8JM-RA115-00-00
По запросу
6
Washer, Plain 1/4 art. 8JM-RA408-00-00
По запросу
7
Runner, Sliding 2 art. 8JM-G7422-00-00
По запросу
8
Bolt, Flange 5/16-18X0.875 art. 8JM-RA116-00-00
По запросу
9
Shaft 3 art. 8JM-G7485-00-00
По запросу
10
Nut, Self-Locking 1/4-20 art. 8JM-RA311-00-00
По запросу
11
Pin, 2 art. 8JM-RAY02-00-00
По запросу
12
Damper 1 art. 8JM-G7456-00-00
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
Nut, Spring 1/8 art. 8JM-RA313-00-00
По запросу
14
Nut, Self-Locking 5/16-18 art. 8JM-RA303-00-00
По запросу
15
Bolt, Flange 5/16-18X0.875 art. 8JM-RA117-00-00
По запросу
16
Bracket 1 art. 8JM-G7415-00-00
По запросу
17
Bolt, Flange 3/8-16X1 art. 8JM-RA118-00-00
По запросу
18
Washer, Plain 0.39 art. 8JM-RA409-00-00
По запросу
19
Guide Wheel Assy art. 8JM-G7550-00-00
По запросу
20
. .Bearing, 2 art. 8JM-RAY03-00-00
По запросу
21
. .Circlip, 2 art. 8JM-RAH01-00-00
По запросу
22
Spacer art. 8JM-G7341-00-00
По запросу
23
Bolt, Flange 1/4-20X0.75 art. 8JM-RA106-00-00
По запросу
24
Plate, Adjusting art. 8JM-G8177-00-00
По запросу
25
Bolt, Hexagon 3/8-16X4 art. 8JM-RA119-00-00
По запросу
26
Nut, Hexagon 3/8-16 art. 8JM-RA314-10-00
По запросу
27
Frame, Sliding C art. 8JM-G741C-00-00
По запросу
28
Collar, 20 art. 8JM-RA706-00-00
По запросу
29
Axle, Rear art. 8JM-G7521-00-00
По запросу
30
Track Assy art. 8JM-G7110-00-00
По запросу
31
. .Metal, Guide art. 8JM-G7119-00-00
По запросу
