модель 2016 года
- Модель SR VIPER R TX
- Код модели SRVIPER R TX DX (SR10RDGR)

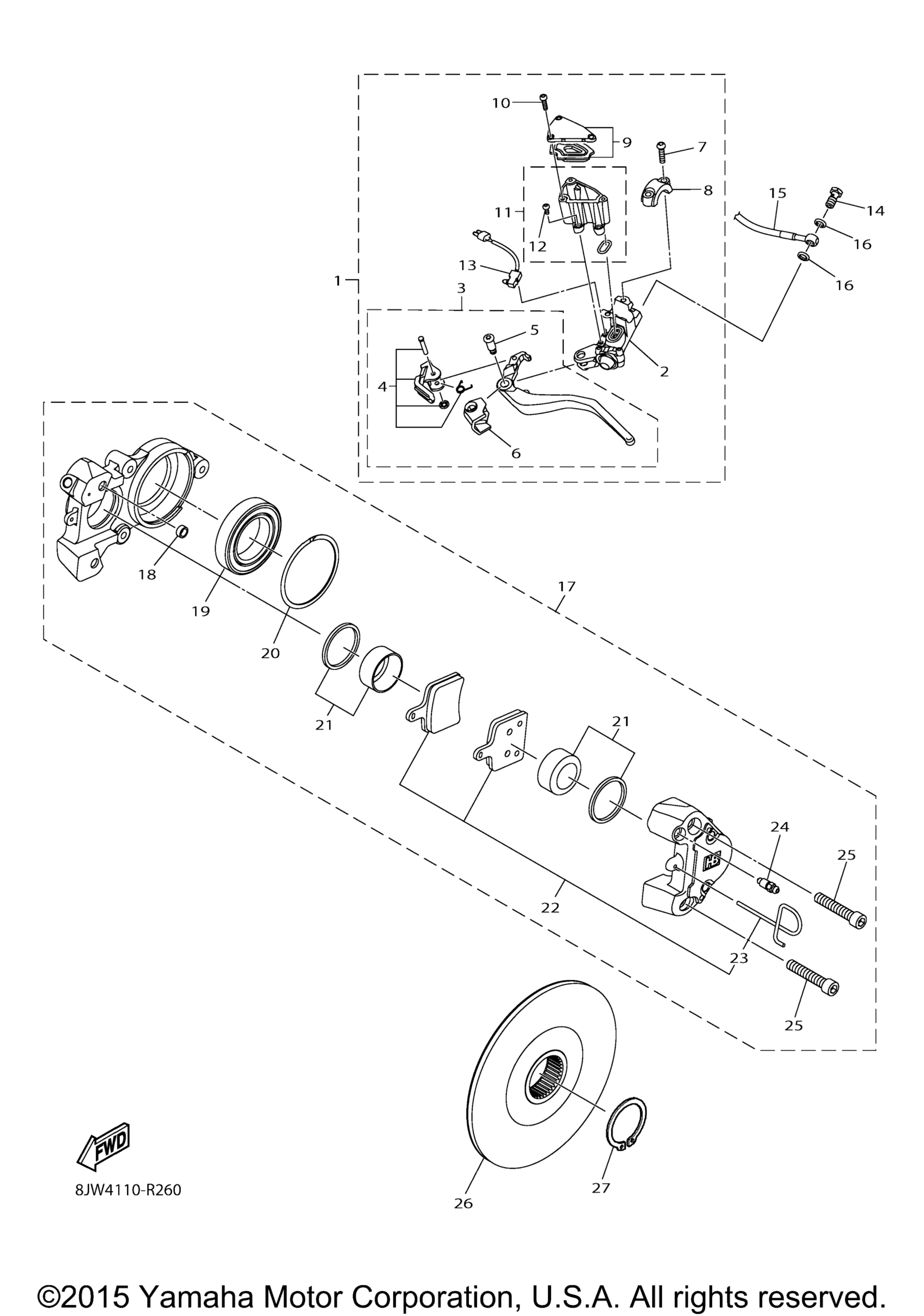

Схема тормоза для SRVIPER R TX DX (SR10RDGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Assy art. 8JP-F583T-00-00
По запросу
2
. .Piston, Master Cylinder art. 8JP-F5856-00-00
По запросу
3
. .Brake Lever Set art. 8JP-F610A-00-00
от 17 230 ₽
Аналог
17 230 ₽
Требуется 1 шт.
4
. . ..Bracket, Lever art. 8JP-F5727-00-00
По запросу
5
. . ..Bolt, Lever art. 8JP-F589F-00-00
По запросу
6
. . ..Cover, Handle Lever 2 art. 8JP-F637A-00-00
По запросу
7
. .Screw, 2 art. 8JP-RA236-00-00
По запросу
8
. .Bracket, Master Cylinder art. 8JP-F5867-00-00
По запросу
9
. .Cap, Reservoir art. 8JP-F5852-00-00
По запросу
10
. .Screw, Tapping art. 8JP-RA277-00-00
По запросу
11
. .Body, Master Cylinder art. 8JP-F5851-00-00
По запросу
12
. . ..Screw, Tapping art. 8JP-RA278-00-00
По запросу
13
. .Stop Switch Assy art. 8JP-H2530-00-00
По запросу
14
Bolt, Union 20 art. 8JP-RA1B3-00-00
По запросу
15
Hose, Brake 1 art. 8MT-F5872-00-00
По запросу
16
Washer, 4 art. 8JP-RA435-00-00
По запросу
17
Caliper Assy (Left) art. 8JP-F580T-00-00
По запросу
18
. .O-Ring, 1 art. 8JP-RAF03-00-00
По запросу
19
. .Bearing, 6009-2Rsfp-C3 art. 8JP-RAG06-00-00
По запросу
20
. .Circlip, Eh-75 art. 8JP-RAH05-00-00
от 3 834 ₽
21
. .Piston Set, Caliper art. 8JP-F5809-00-00
По запросу
22
. .Pad, Caliper 2 art. 8JP-F5811-00-00
от 2 041 ₽
23
. . ..Pin, Pad art. 8JP-F5924-00-00
По запросу
24
. .Screw, Bleed art. 8JP-F5824-00-00
По запросу
25
. .Screw, 3 art. 8JP-RA237-00-00
По запросу
26
Disc Brake Assy art. 8JP-F581T-00-00
По запросу
27
Circlip, 4 art. 8JP-RAC03-00-00
По запросу
