модель 2016 года
- Модель SR VIPER R TX
- Код модели SRVIPER R TX LE (SR10RLGL)

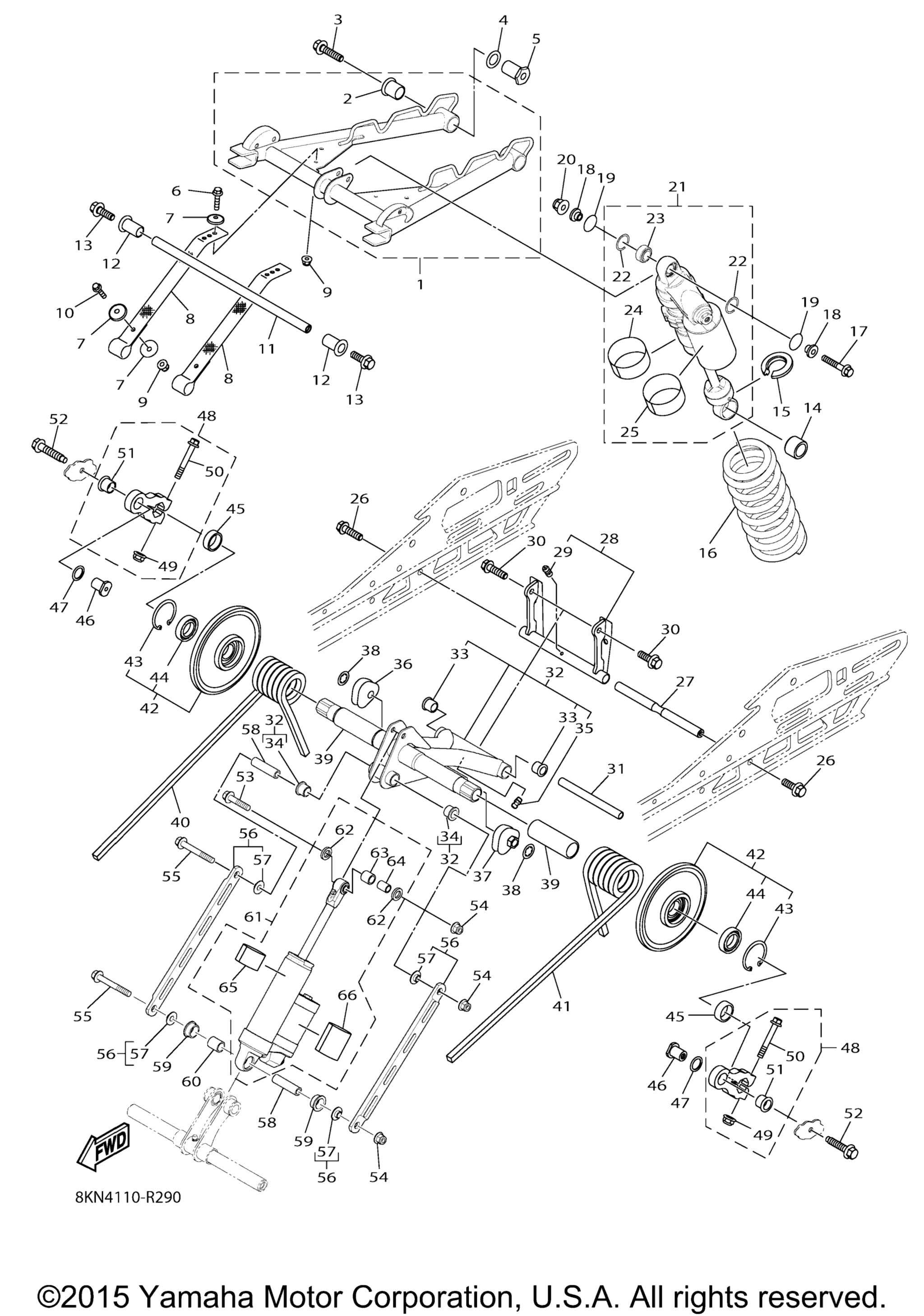

Схема track подвеска 2 для SRVIPER R TX LE (SR10RLGL)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8KN-G7331-10-00
По запросу
2
. .Bush, Pivot art. 8KN-G7371-00-00
По запросу
3
Bolt, Flange 3 art. 8KN-RA1B8-00-00
По запросу
4
Washer, 1.00X1.43X0.075 art. 8JP-RA439-00-00
По запросу
5
Nut, Pivot art. 8KN-RA380-00-00
По запросу
6
Bolt, Flange M6x1.0X25 art. 8JP-RA182-00-00
По запросу
7
Washer , Pivot art. 8KN-RA470-00-00
По запросу
8
Stopper 1 art. 8JP-G7495-00-00
По запросу
9
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
10
Bolt, Flange M6x1.0X30 art. 8KN-RA183-00-00
По запросу
11
Shaft 1 art. 8KN-G7465-00-00
По запросу
12
Bush, 4 art. 8KN-RA805-00-00
По запросу
13
Bolt, Flange M10x1.25X40 art. 8KN-RA1A0-00-00
По запросу
14
Bush, Shock art. 8KN-RA819-00-00
По запросу
15
Guide, Spring 1 art. 8JP-F2214-00-00
По запросу
16
Spring art. 8KN-G7336-10-00
По запросу
17
Bolt, Flange art. 8JP-RA1A2-10-00
По запросу
18
Collar, Shock Eye art. 8JP-RA738-00-00
По запросу
19
O-Ring, 5/8 art. 8JP-RAF11-00-00
По запросу
20
Nut, Lock art. 8JP-RA378-01-00
По запросу
21
Damper Sub Assy art. 8KN-F2201-10-00
По запросу
22
. .Circlip, Shock Eye art. 8KN-RAH12-10-00
По запросу
23
. .Bearing, Shock Eye art. 8KN-RAG09-10-00
По запросу
24
. .Label, Warning art. 8KN-F2259-70-00
По запросу
25
. .Label 6 art. 8KN-F151J-00-00
По запросу
26
Bolt, Flange M10x1.25X30 art. 8JP-RA199-00-00
По запросу
27
Shaft 6 art. 8JP-G7488-10-00
По запросу
28
Bracket 3 art. 8JP-G7417-00-00
По запросу
29
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
30
Bolt, Flange M10x1.25X40 art. 8JP-RA1A0-00-00
По запросу
31
Shaft 5 art. 8JR-G7487-00-00
По запросу
32
Arm, Pivot 2 art. 8KN-G7332-00-00
По запросу
33
. .Bush, 0.628 art. 8KN-RA808-00-00
По запросу
34
. .Bush, Flange art. 8JP-RA818-00-00
По запросу
35
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
36
Hook 3 art. 8JM-G7448-00-00
По запросу
37
Hook 2 art. 8JM-G7447-00-00
По запросу
38
Nut art. 8JM-RA315-00-00
По запросу
39
Protector art. 8KN-G7445-00-00
По запросу
40
Spring, Rear 2 art. 8JP-G7474-00-00
По запросу
41
Spring, Rear 1 art. 8JP-G7473-00-00
По запросу
42
Wheel, Suspension 2 art. 8JP-G7312-00-00
По запросу
43
. .Circlip, 2 art. 8JP-RAH04-00-00
По запросу
44
. .Bearing, 2 art. 8JP-RAG03-00-00
По запросу
45
Collar, 12.81 art. 8KN-RA727-00-00
По запросу
46
Nut art. 8JP-G7368-00-00
По запросу
47
Washer, 0.035 art. 8JP-RA436-00-00
По запросу
48
Arm, Rear Pivot 1 art. 8KN-G7361-00-00
По запросу
49
. Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
50
. . Bolt, Flange M8x1.25X60 art. 8JP-RA191-00-00
По запросу
51
. .Bush, 12Fdu12 art. 8JP-RA813-00-00
По запросу
52
Bolt, Flange M10x1.25X30 art. 8JP-RA196-00-00
По запросу
53
Bolt, Flange art. 8JP-RA1A2-10-00
По запросу
54
Nut, Lock art. 8JP-RA378-01-00
По запросу
55
Bolt, Flange art. 8JP-RA1B4-00-00
По запросу
56
Rod, Relay art. 8KN-G7494-00-00
По запросу
57
. Collar, 13 art. 8JP-RA725-00-00
По запросу
58
Collar, 12 art. 8KN-RA724-00-00
По запросу
59
Bush, Shock art. 8KN-RA819-10-00
По запросу
60
Bush, Shock art. 8KN-RA819-20-00
По запросу
61
Shock Absorber art. 8KN-G7480-10-00
По запросу
62
. .Spacer art. 8KN-G7341-00-00
По запросу
63
. .Bush, Shock art. 8KN-RA819-30-00
По запросу
64
. .Collar, 14.5 art. 8KN-RA728-00-00
По запросу
65
. .Label, Warning art. 8KN-F2259-70-00
По запросу
66
. .Label 6 art. 8KN-F151J-00-00
По запросу
