модель 2017 года
- Модель PHAZER XTX
- Код модели PHAZER XTX (PZ50XTHB)

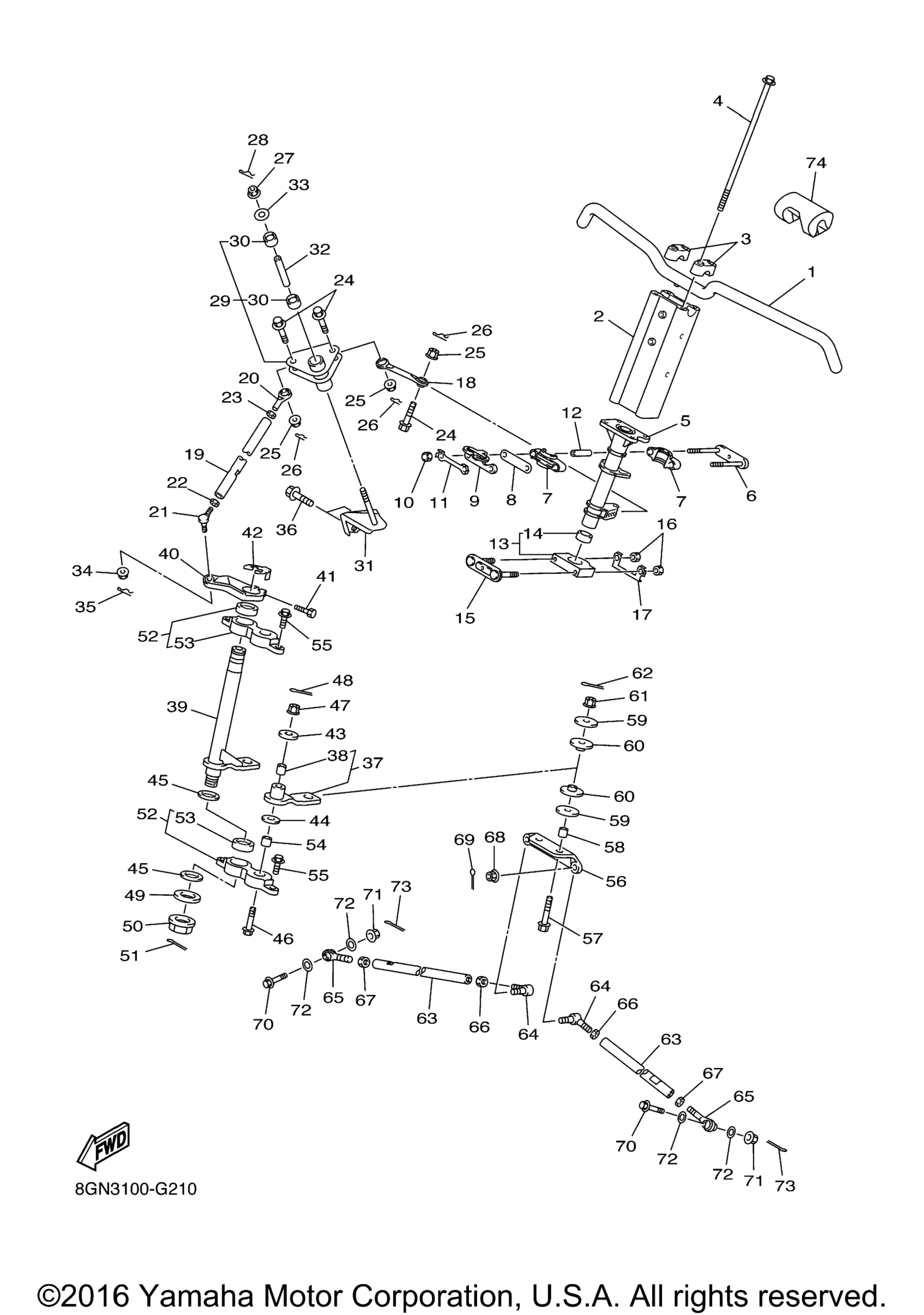

Схема рулевого управления для PHAZER XTX (PZ50XTHB)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar art. 8GN-26111-10-00
По запросу
2
Joint art. 8GC-2381B-00-00
По запросу
3
Крепление руля Yamaha art. 1E6-23441-00-00
По запросу
4
Bolt art. 8GC-23436-00-00
По запросу
5
Column, Steering 2 art. 8GC-23813-00-00
По запросу
6
Holder 2 art. 8GC-23867-00-00
По запросу
7
Втулка рулевого вала Yamaha art. 8FA-23812-00-00
По запросу
8
Holder 2 art. 8FA-23867-00-00
По запросу
9
Holder, Bearing art. 8GC-23872-00-00
По запросу
10
Nut, Crown art. 95307-08800-00
По запросу
11
Шайба Yamaha art. 1UY-23894-01-00
от 788 ₽
12
Collar art. 90387-09006-00
По запросу
13
Bearing, Steering art. 8GC-23812-00-00
По запросу
14
. .Bearing art. 93317-425B7-00
По запросу
15
Holder art. 8GJ-23857-00-00
По запросу
16
Nut art. 95333-08600-00
По запросу
17
Washer, Lock 1 art. 8GJ-23894-00-00
По запросу
18
Рулевая тяга Yamaha art. 8GC-23828-00-00
от 3 167 ₽
19
Тяга рулевая Yamaha art. 8GC-23821-00-00
По запросу
20
Наконечник тяги Yamaha art. 8GC-23841-00-00
По запросу
21
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 1 шт.
22
Гайка Yamaha art. 95380-10700-00
от 690 ₽
23
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
24
Bolt, Flange art. 90105-08321-00
По запросу
25
Nut, Flange art. 95702-08500-00
от 116 ₽
26
Clip art. 90468-16001-00
По запросу
27
Гайка Yamaha art. 95704-10500-00
По запросу
28
Зажим Yamaha art. 90468-18121-00
от 683 ₽
29
Arm, Control 1 art. 8GC-2384E-00-00
По запросу
30
. .Bearing art. 93317-41767-00
По запросу
31
Bracket 1 art. 8GK-23881-00-00
По запросу
32
Shaft, Pitman art. 8GC-23846-00-00
По запросу
33
Washer, Plate art. 90201-121U3-00
По запросу
34
Гайка Yamaha art. 95704-10500-00
По запросу
35
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
36
Болт Yamaha art. 95812-08030-00
По запросу
37
Arm Pivot Assy art. 8GC-2389K-00-00
По запросу
38
. .Bush art. 8GC-23526-00-00
По запросу
39
Pivot Arm Assy 2 art. 8GC-2389M-01-00
По запросу
40
Arm, Inside art. 8GC-2381A-00-00
По запросу
41
Bolt art. 91317-08025-00
По запросу
42
Circlip art. 8GC-23183-00-00
По запросу
43
Washer, Plate art. 90201-124G7-00
По запросу
44
Washer, Plate art. 90201-25291-00
По запросу
45
Washer, Plate (T=1.5) art. 90201-256E4-00
По запросу
46
Bolt 1 art. 8GC-23346-00-00
По запросу
47
Nut, Flange art. 95702-12500-00
По запросу
48
Шплинт Yamaha art. 91490-25020-00
По запросу
49
Washer, Plate art. 90201-22018-00
По запросу
50
Nut art. 90179-22412-00
По запросу
51
Pin, Cotter art. 91402-20035-00
По запросу
52
Bracket, Pivot art. 8GC-2389H-00-00
По запросу
53
. .Bearing art. 93317-425B7-00
По запросу
54
Collar art. 8GC-23113-00-00
По запросу
55
Болт с фланцем art. 95817-10025-00
По запросу
56
Arm, Idler art. 8GC-23826-00-00
По запросу
57
Bolt, Flange art. 90105-10728-00
По запросу
58
Collar art. 90387-10070-00
По запросу
59
Washer, Plate art. 90201-100S2-00
По запросу
60
Bush 1 art. 8GC-23362-10-00
По запросу
61
Гайка Yamaha art. 90185-10011-00
от 590 ₽
62
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
63
Рулевая тяга Yamaha art. 8GC-23831-00-00
По запросу
64
Рулевой наконечник внутренний Yamaha art. 8CR-23845-10-00
от 1 597 ₽
Аналог
1 597 ₽
Требуется 2 шт.
65
Рулевой наконечник Yamaha art. 8GC-23847-00-00
от 7 298 ₽
66
Гайка Yamaha art. 95380-10700-00
от 690 ₽
67
Гайка рулевой тяги левая резьба Yamaha art. 90170-10186-00
от 1 040 ₽
68
Гайка Yamaha art. 95704-10500-00
По запросу
69
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
70
Bolt art. 8GC-23493-00-00
По запросу
71
Nut, Flange art. 95702-08500-00
от 116 ₽
72
Washer, Plate art. 90201-06018-00
По запросу
73
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
74
Pad, Steering art. 8FR-23815-00-00
По запросу
