модель 2017 года
- Модель SR VIPER L TX
- Код модели SRVIPER L TX LE (SR10LLHL)

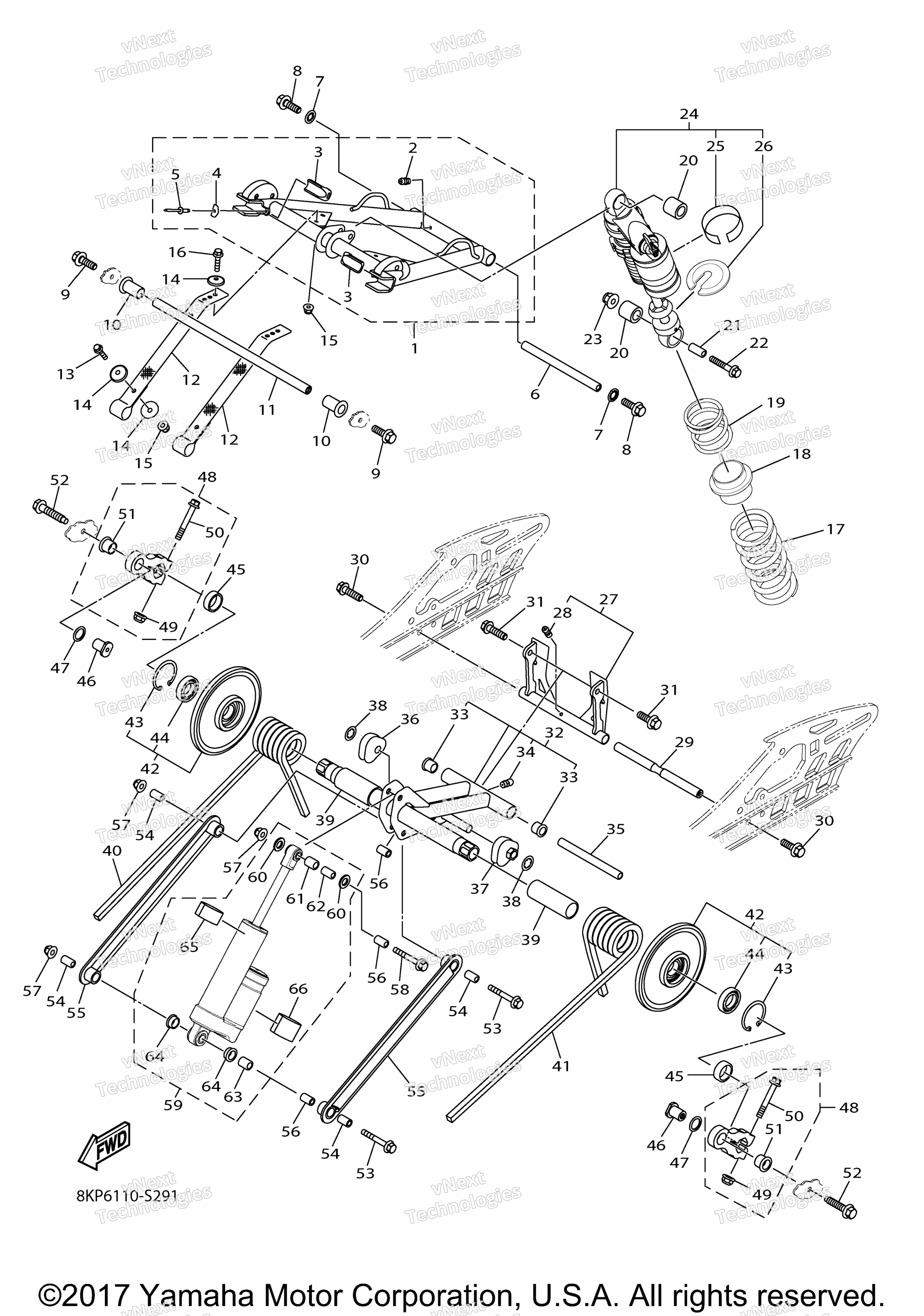

Схема track подвеска 2 для SRVIPER L TX LE (SR10LLHL)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Pivot 1 art. 8LJ-G7331-10-00
По запросу
2
. .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
3
. .Damper 1 art. 8JP-G7456-00-00
По запросу
4
. .Washer art. 8JP-G7359-00-00
По запросу
5
. .Rivet, 12 art. 8JP-RA521-00-00
По запросу
6
Shaft 4 art. 8JP-G7486-20-00
По запросу
7
Washer, Tooth M10 art. 8JP-RA457-00-00
По запросу
8
Bolt, Flange M10x1.25X30 art. 8JP-RA199-00-00
По запросу
9
Bolt, Flange M10x1.25X40 art. 8JP-RA1A0-00-00
По запросу
10
Bush, 4 art. 8JP-RA805-00-00
По запросу
11
Shaft 1 art. 8JP-G7465-00-00
По запросу
12
Stopper 1 art. 8JP-G7495-00-00
По запросу
13
Bolt, Flange M6x1.0X30 art. 8JP-RA183-00-00
По запросу
14
Washer, 6.87X25.4X2.32 art. 8JP-RA450-00-00
По запросу
15
Nut, Flange M6-1.0 art. 8JM-RA322-00-00
По запросу
16
Bolt, Flange M6x1.0X20 art. 8JP-RA181-00-00
По запросу
17
Spring art. 8KP-G7336-00-00
По запросу
18
Seat, Spring 1 art. 8KP-F331K-00-00
По запросу
19
Spring 3 art. 8KP-G7427-00-00
По запросу
20
.Collar, 22.4 art. 8JP-RA730-00-00
По запросу
21
Collar, 14 art. 8JP-RA726-10-00
По запросу
22
Bolt, Flange art. 8JP-RA1A2-10-00
По запросу
23
Nut, Lock art. 8JP-RA378-01-00
По запросу
24
Damper Sub Assy art. 8KP-F2201-10-00
По запросу
25
. . Label 6 art. 8JW-F151J-10-00
По запросу
26
Seat, Spring 1 art. 8JW-F331K-00-00
По запросу
27
Bracket 3 art. 8JP-G7417-00-00
По запросу
28
. . .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
29
Shaft 6 art. 8JP-G7488-10-00
По запросу
30
Bolt, Flange M10x1.25X30 art. 8JP-RA199-00-00
По запросу
31
Bolt, Flange M10x1.25X40 art. 8JP-RA1A1-00-00
По запросу
32
Arm, Pivot 2 art. 8JP-G7332-00-00
По запросу
33
. . .Bush, 0.628 art. 8JP-RA808-00-00
По запросу
34
. . .Nipple, Grease 1 art. 8JP-RAL01-00-00
По запросу
35
Shaft 5 art. 8JP-G7487-00-00
По запросу
36
Hook 3 art. 8JM-G7448-00-00
По запросу
37
Hook 2 art. 8JM-G7447-00-00
По запросу
38
Nut art. 8JM-RA315-00-00
По запросу
39
Protector art. 8JP-G7445-00-00
По запросу
40
Spring, Rear 2 art. 8JX-G7474-00-00
от 5 438 ₽
Аналог
5 438 ₽
Требуется 1 шт.
41
Spring, Rear 1 art. 8JX-G7473-00-00
от 5 556 ₽
Аналог
5 556 ₽
Требуется 1 шт.
42
Wheel, Suspension 2 art. 8JX-G7312-00-00
По запросу
43
. . .Circlip, 2 art. 8JP-RAH04-00-00
По запросу
44
. . .Bearing, 2 art. 8JP-RAG03-00-00
По запросу
45
Collar, 12.81 art. 8JP-RA727-00-00
По запросу
46
Nut art. 8JP-G7368-00-00
По запросу
47
Washer, 0.035 art. 8JP-RA436-00-00
По запросу
48
Arm, Rear Pivot 1 art. 8LJ-G7361-00-00
По запросу
49
. Nut, Self-Locking M8-1.25 art. 8JM-RA301-00-00
По запросу
50
. Bolt, Flange M8x1.25X60 art. 8JP-RA191-00-00
По запросу
51
. . .Bush, 12Fdu12 art. 8JP-RA813-00-00
По запросу
52
Bolt, Flange M10x1.25X30 art. 8JP-RA196-00-00
По запросу
53
Bolt, Flange art. 8JP-RA1B4-00-00
По запросу
54
Collar, 19 art. 8JP-RA735-00-00
По запросу
55
Rod, Relay art. 8JX-G7494-00-00
По запросу
56
Collar, 12 art. 8JP-RA724-00-00
По запросу
57
Nut, Lock art. 8JP-RA378-01-00
По запросу
58
Bolt, Flange art. 8JP-RA1A2-10-00
По запросу
59
Shock Absorber art. 8KP-G7480-10-00
По запросу
60
. .Washer, Seat 1 art. 8KN-RA459-20-00
По запросу
61
. . .Bush, Shock art. 8KN-RA819-30-00
По запросу
62
. .Collar, 15 art. 8JW-RA732-10-00
По запросу
63
. . .Collar, 15 art. 8JP-RA732-00-00
По запросу
64
. . .Bush, 8 art. 8JP-RA817-00-00
По запросу
65
. . .Label, Warning art. 8KN-F2259-70-00
По запросу
66
. . .Label 6 art. 8KN-F151J-10-00
По запросу
